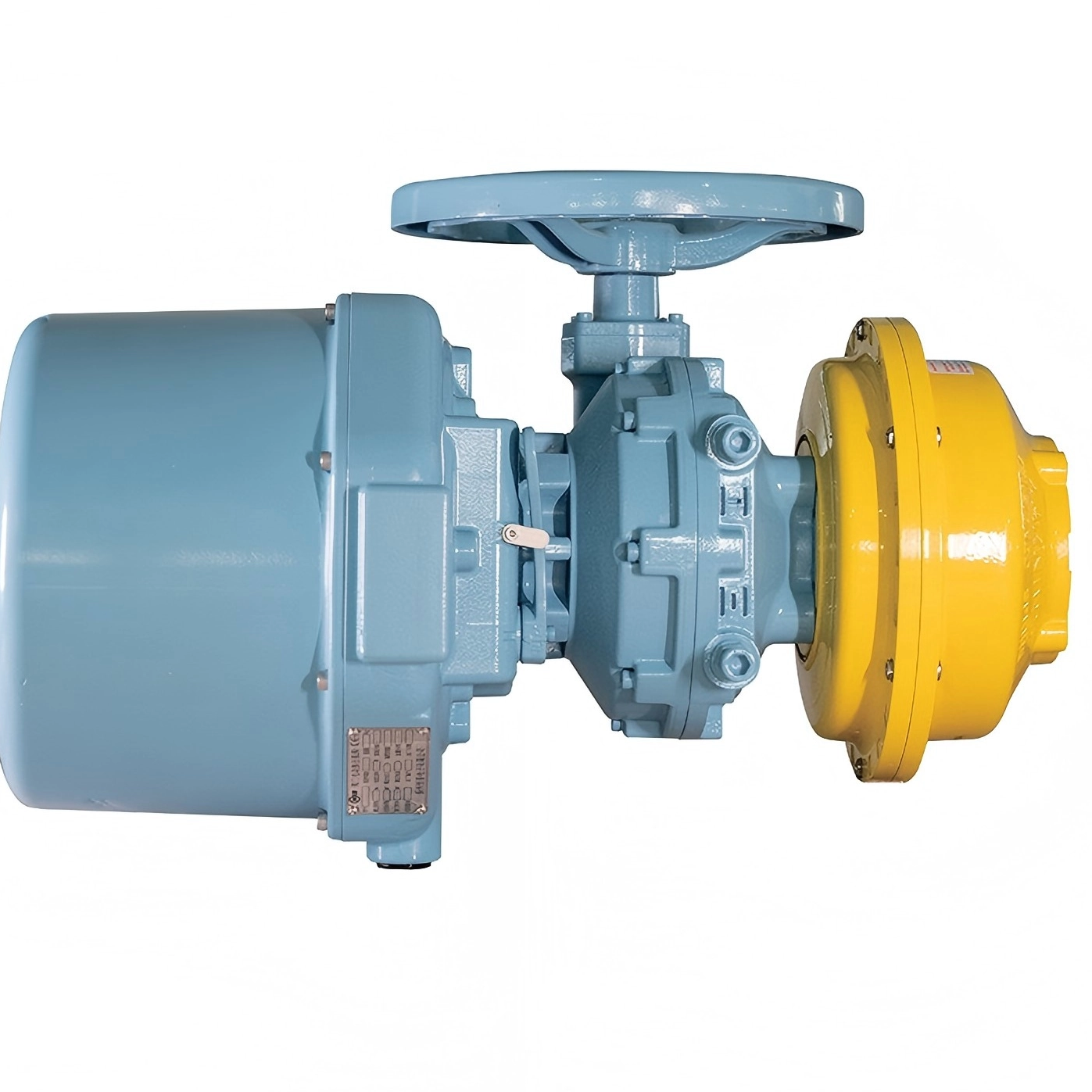

Электрический привод клапана с пружинным возвратом серии HQFH, класс 1E, категория K3, представляет собой устройство аварийного привода ядерного класса, разработанное компанией Yangzhou Hengchun Electronics для вентиляции и технологических систем атомной энергетики за пределами защитной оболочки реактора. Он имеет структуру накопления энергии с приводом от двигателя и спиральной пружиной: пружина накапливает энергию во время нормальной работы и обеспечивает безопасный сброс клапана в течение ≤5–10 с в чрезвычайных ситуациях, таких как сбой питания.
| Количество: | |
|---|---|
серия HQFH
Электрический привод клапана с пружинным возвратом серии HQFH, класс 1E, категория K3, представляет собой высококачественное устройство аварийного привода ядерного класса, независимо разработанное Yangzhou Hengchun Electronics, профессиональным китайским производителем приводов клапанов. Этот привод, специально разработанный для систем вентиляции и технологических систем атомной энергетики за пределами защитной оболочки реактора, оснащен запатентованной конструкцией накопления энергии с приводом от двигателя и спиральной пружиной . Он осуществляет автоматическое накопление энергии во время нормальной работы и приводит клапаны в безопасный сброс в течение ≤5–10 с при внезапных чрезвычайных ситуациях, таких как сбой в подаче электроэнергии, обеспечивая надежную гарантию безопасности при работе атомной электростанции. Соответствующий отраслевым стандартам HAF003 и IEEE 382-2006, он является основным оборудованием для аварийного отключения атомной электростанции и контроля безопасности, а также флагманским продуктом линейки электрических приводов клапанов Hengchun для атомной энергетики .
Сверхбыстрое реагирование на чрезвычайную ситуацию : завершает безопасный сброс клапана менее чем за 5–10 секунд, что соответствует строгим требованиям ядерной энергетики по управлению аварийными ситуациями.
Чрезвычайная устойчивость к окружающей среде : выдерживает гамма-излучение 5×10 Гр и имеет высокий уровень защиты IP68, адаптируясь к суровым условиям работы в атомной энергетике.
Превосходная структурная долговечность : Изготовлен из сплавов премиум-класса ZL111 и 20CrMnTi, имеет срок службы 40 лет и 3000 циклов пружины, что снижает затраты на долгосрочное обслуживание.
Высокие сейсмические характеристики : Обладает сейсмическим сертификатом класса I, стабильно работает при сейсмической нагрузке безопасного останова SL2 на атомных электростанциях.
Точный контроль крутящего момента : охватывает диапазон крутящего момента 60–500 Нм, что соответствует различным линейным клапанам ядерного класса для точного срабатывания.
Технический элемент | Параметр |
Модель | Серия HQFH Класс 1E, Категория K3 |
Соответствующие стандарты | ХАФ003, ИЭЭЭ 382-2006 |
Сейсмическая сертификация | Класс I |
Радиационная стойкость | γ-облучение 5×10⁴Гр |
Класс защиты | IP68 |
Диапазон крутящего момента | 60–500 Нм |
Срок службы | 40 лет |
Весенние циклы | 3000 раз |
Основной материал | ZL111, сплав 20CrMnTi |
Структура хранения энергии | Моторный привод + спиральная пружина, накопитель энергии |
Основная функция | Сброс аварийного клапана при отключении электроэнергии и других авариях |
Категория параметра | Конкретные параметры |
Основные характеристики | Тип продукта: Электропривод четвертьоборотного клапана ядерного класса Сертификация ядерного класса: класс электробезопасности класса 1E, сейсмическая классификация категории K3, сертификация категории сейсмичности Ⅰ. Расчетный срок службы: 40 лет Степень защиты: IP6 |
Мощность и трансмиссия | Источник питания: трехфазный источник питания переменного тока 380 В. Структура передачи: Механическая передача с червячной передачей Форма вывода: Выходной крутящий момент (выходная тяга достигается с помощью преобразовательного устройства) |
Условия окружающей среды и рабочие условия | Сейсмостойкость: выдерживает сейсмическую нагрузку безопасного останова SL2. Устойчивость к облучению: выдерживает облучение гамма-лучами мощностью 110×10 Гр. Условия эксплуатации: Стабильная работа при нормальных рабочих условиях и аварийное безопасное отключение. |
Основная защита и материал | Защита от перегрузки: дисковая пружина в сборе + механизм контроля крутящего момента для интеллектуальной защиты от перегрузки. Основные материалы: корпус редуктора ZL111, червяк из 20CrMnTi, червячная передача QA110-4-4. Технология обработки: прецизионная механическая обработка со строгим контролем на протяжении всего процесса. |
Структура и особенности | Особенность дизайна: Модульная архитектура. Преимущества эксплуатации и обслуживания: Удобный и эффективный монтаж и ввод в эксплуатацию; легкая разборка, сборка и обслуживание компонентов, что снижает затраты на эксплуатацию и техническое обслуживание и время простоя Область применения: область ядерной энергетики (соответствует вне защитной оболочки ядерного реактора) |
Являясь производителем, сертифицированным по стандарту ISO, Hengchun Electronics внедряет строгую систему полного контроля качества электрического привода с пружинным возвратным клапаном, от закупки сырья до доставки готовой продукции. Все основные компоненты проходят прецизионные испытания, а привод прошел сертификацию ядерного уровня, сейсмические испытания класса I и проверку радиационной стойкости. В соответствии с системой управления производством и качеством Hengchun, продукт соответствует самым высоким стандартам качества атомной энергетики. Благодаря авторитетным сертификатам и наградам , а также глобальной системе контроля качества, серия HQFH гарантирует отсутствие дефектов качества при реальном применении и долгосрочную стабильную работу.
Стабильно приводит в движение клапаны контуров охлаждения, питательной воды и дренажа, обеспечивая непрерывную и надежную работу вспомогательных систем ядерного острова в нормальных и сейсмических условиях.
Адаптируется к сложным условиям работы обычных узлов, обеспечивая точный контроль подачи пара, питательной воды и водного конденсата посредством срабатывания клапана.
Служит основным приводным устройством для систем аварийного охлаждения и сброса давления, быстро выполняя операции по безопасному останову в чрезвычайных ситуациях для обеспечения безопасности оборудования атомной энергетики.
Выдерживает высокоинтенсивное облучение и суровые условия окружающей среды, обеспечивая плавную транспортировку технологических сред ядерного качества, таких как вода и пар.
Он использует структуру накопления энергии с приводом от двигателя и спиральной пружиной. Пружина накапливает энергию во время нормальной работы установки, а в случае сбоя питания или других аварийных ситуаций накопленная энергия немедленно высвобождается, чтобы привести клапан в безопасный сброс в течение ≤5–10 с.
Он специально адаптирован для линейных клапанов в системах атомной энергетики, включая задвижки и проходные клапаны, и может быть настроен в соответствии с различными характеристиками клапанов в диапазоне крутящего момента 60–500 Нм.
