Привод CKQY «Газ-масло» в основном используется для аварийного отключения и защиты от обрыва арматуры в магистральных нефте- и газопроводах. Этот продукт извлекает газ непосредственно из трубопровода, используя давление в трубопроводе, устраняя необходимость во внешнем источнике питания или других вспомогательных источниках энергии. Он обеспечивает оперативное отключение магистрального газопровода в аварийных ситуациях для обеспечения безопасности трубопровода. В качестве альтернативы в качестве источника энергии также можно выбрать азот или сжатый воздух.
| Количество: | |
|---|---|

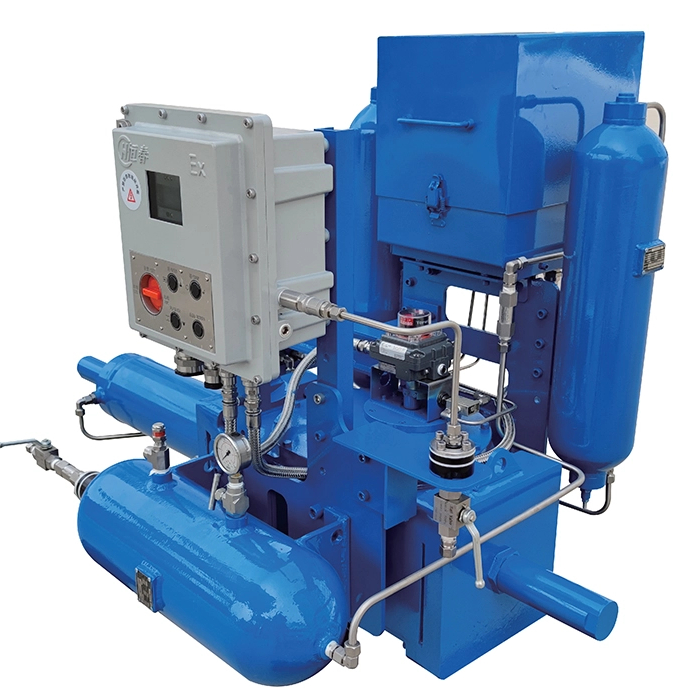

Серия CKQY
Газомасляный привод серии CKQY — это высокопроизводительный привод клапана, независимо разработанный Yangzhou Hengchun Electronics Co., Ltd., профессиональным китайским производителем промышленных приводов. Этот , разработанный для нефтегазовой промышленности, привод типа «газ-нефть» предназначен для аварийного отключения и защиты от обрыва арматуры в магистральных нефте- и газопроводах. Его основной конструктивной особенностью является извлечение газа непосредственно из трубопровода за счет использования давления в трубопроводе, что исключает необходимость внешнего электропитания или вспомогательных источников питания, обеспечивая надежную работу в удаленных и суровых условиях эксплуатации нефтегазовых месторождений. Привод может быстро отключить магистральную газотранспортную линию в аварийных ситуациях, чтобы обеспечить безопасность трубопровода, а также поддерживает азот или сжатый воздух в качестве альтернативных источников энергии для гибкого применения в различных условиях на площадке. Являясь ключевым приводом клапана для обеспечения безопасности нефте- и газопроводов, он идеально соответствует высоким требованиям отрасли к надежности и реагированию на чрезвычайные ситуации.
Полагаясь на давление в трубопроводе для подачи газа, привод обеспечивает полную автономную работу без внешнего электричества или другой вспомогательной энергии. Решение проблемы электропитания приводов на удаленных участках нефте- и газопроводов и значительное улучшение адаптивности на месте.
Оптимизированная гидравлическая и пневматическая конструкция конструкции обеспечивает быстрое и точное перекрытие трубопроводной арматуры в аварийных ситуациях, таких как разрыв линии и аномальное давление. Эффективно предотвращает утечку нефти и газа и снижает потери в результате несчастных случаев.
Помимо трубопроводного газа, он совместим с азотом и сжатым воздухом в качестве альтернативных источников энергии. Удовлетворение индивидуальных потребностей в электроснабжении различных станций нефте- и газопроводов и сценариев строительства.
Интегрированная гидравлическая и пневматическая система обладает хорошей герметизацией и устойчивостью к давлению. При нормальной работе отсутствует утечка масла из контура, а механическая трансмиссия работает плавно и без помех, что обеспечивает долгосрочную стабильную работу в суровых промышленных условиях.
Категория параметра | Конкретный предмет | Технические параметры |
Структура и устойчивость к вибрации | Общий структурный проект | Антивибрационная конструкция, встроенный фиксированный кронштейн |
Устойчивость к вибрации | Диапазон частот 5 Гц～200Гц～5Гц, ускорение 0,75g, соответствие требованиям к частоте развертки | |
Пневматический модуль управления | Форма дизайна | Модульный, компактный и интегрированный модуль пневматического управления, уменьшающий количество соединений и потенциальные риски утечек. |
Взрывозащищенный электромагнитный клапан высокого давления | Рабочее давление | 1～12 МПа |
Максимальное давление | 12 МПа | |
Класс взрывозащиты | Эксд ⅡCT6 | |
Диапазон рабочих температур | -46℃ ～ +70℃ | |
Компоненты ручного управления | Тип ручного насоса и максимальная производительность | Ручной насос с высокой производительностью, максимум 70 мл за один ход. |
Операция переключения направления | Переключите кнопки с обеих сторон, чтобы реализовать направленное переключение открытия и закрытия клапана. | |
Система мониторинга батареи | Особенности конструкции | Сверхнизкое энергопотребление, динамический контроль емкости аккумулятора |
Источник питания | Адаптируйтесь к солнечным батареям, продлите время ожидания и обеспечьте непрерывную работу в дождливые дни. | |
Взрывозащищенная распределительная коробка | Переключить ручку | Режим магнитной индукции, повышающий безопасность; Получен сертификат взрывобезопасности и сертификат 3C. |
Стандарт сертификации | Полная сертификация машины | Получен сертификат SIL3, сертификат взрывобезопасности и сертификат 3C. |
Сертификация взрывозащищенного электромагнитного клапана | Получен сертификат SIL3 и сертификат взрывобезопасности Exd ⅡCT6. |
Hengchun Actuator придерживается строгого контроля качества на протяжении всего процесса исследований и разработок, производства и поставки газомасляных приводов серии CKQY . Являясь производителем, сертифицированным по стандарту ISO, все наши приводы соответствуют международным промышленным стандартам и требованиям взрывобезопасности нефтегазовой отрасли. Каждый газомасляный привод проходит заводские испытания, включая проверку ручного рабочего цикла, испытание на пневматическую утечку давлением 1 МПа, проверку функции ESD/LBP и проверку на утечку масляного контура, чтобы гарантировать отсутствие дефектных изделий, покидающих завод. Производственный цех использует профессиональное производственное оборудование и инструменты для контроля качества, а основные компоненты строго отбираются, чтобы обеспечить срок службы и эксплуатационную надежность продукта в суровых условиях нефте- и газопроводов.
Привод типа «газ-масло» серии CKQY в основном применяется на магистральных нефте- и газопроводах , являясь основным оборудованием безопасности для двухпозиционного управления магистральными линейными клапанами, ответвительными клапанами и станционными клапанами в проектах транспортировки нефти и газа. Он широко используется в наземных сетях нефте- и газопроводов, городских шлюзовых станциях природного газа и трубопроводах транспортировки нефтепродуктов на большие расстояния, обеспечивая аварийную защиту при эксплуатации трубопроводов. Кроме того, его можно адаптировать к аварийному отключению ключевых клапанов в нефтехимической промышленности с аналогичными требованиями к давлению и безопасности, что расширяет сферу применения продукта.
Нет. Привод извлекает газ непосредственно из нефте- и газопровода, используя давление трубопровода для реализации автономной работы без необходимости внешнего источника питания или других вспомогательных источников энергии. При необходимости в качестве альтернативных источников энергии можно также использовать азот или сжатый воздух.
Во-первых, убедитесь, что давление в трубопроводе находится в пределах расчетного диапазона; затем выполните подключение подачи воздуха и проводку сигналов управления/обратной связи. Проведите испытание ручного цикла с помощью ручного гидравлического насоса и пневматическое испытание при давлении 1 МПа, чтобы проверить утечку воздуха в контуре. Проверьте точность срабатывания концевых выключателей в конечных положениях клапана, а также завершите настройку параметров и функциональное тестирование ESD/LBP, если таковое имеется. Наконец, проверьте масляный контур на предмет утечки и перезапустите клапан ручного сброса.
