Серия CKDII

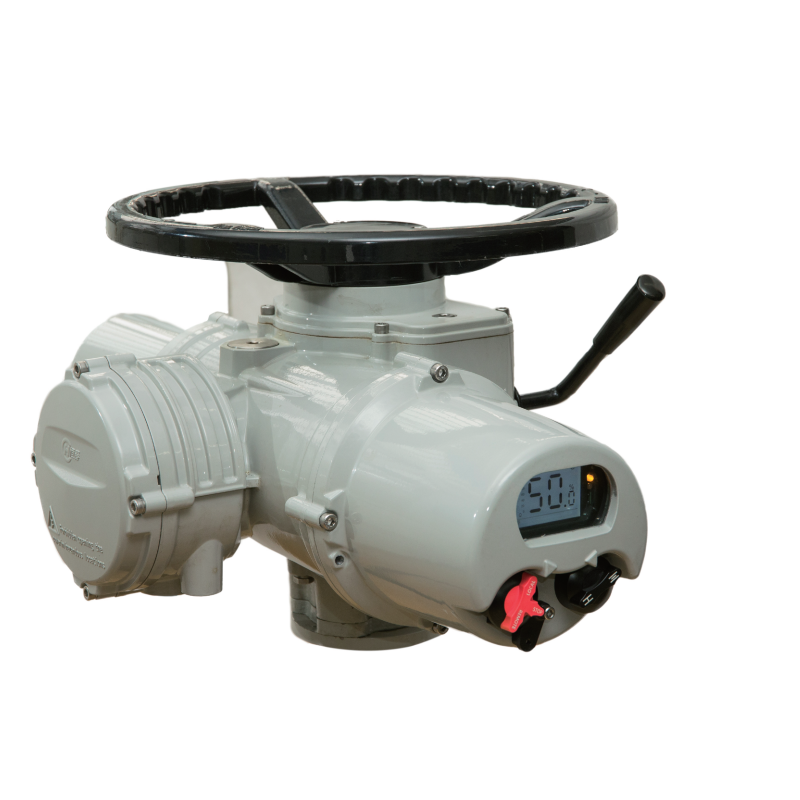

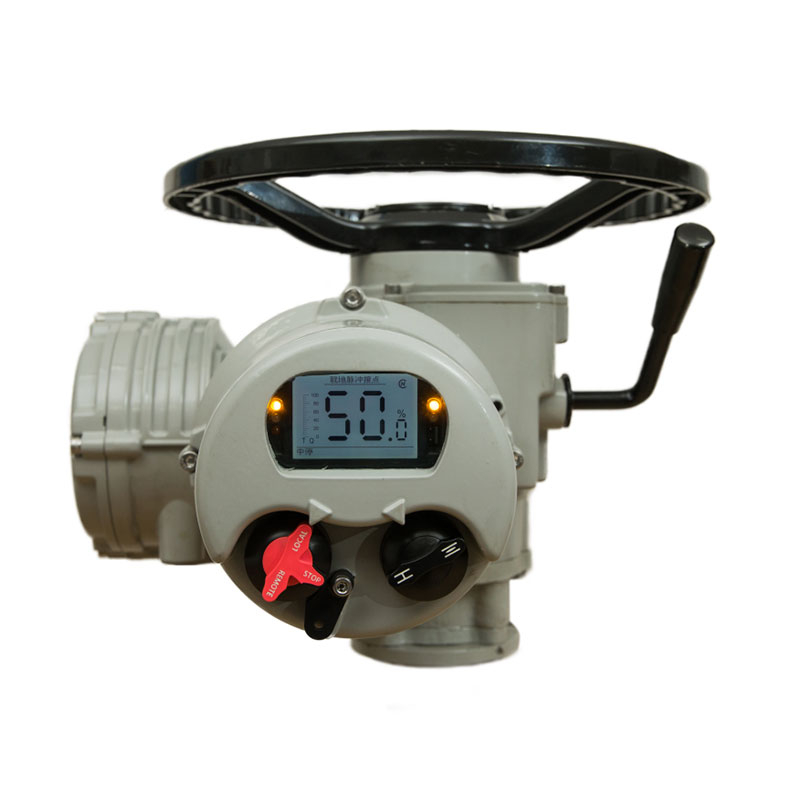

Интеллектуальный многооборотный электрический привод серии CKDII — это современное устройство управления клапанами промышленной автоматизации, независимо разработанное Yangzhou Hengchun Electronics Co., Ltd., ведущим китайским производителем промышленных приводов. Этот электрический привод , оснащенный высокоточной червячной передачей, , высокоэффективным двигателем с короткозамкнутым ротором переменного тока и встроенным интеллектуальным блоком управления, обеспечивает реакцию на команду с нулевой задержкой и сверхстабильную работу для промышленных клапанов. Он специально разработан для задвижек, проходных клапанов, мембранных клапанов и шиберных клапанов и обеспечивает полную интеграцию с основными промышленными системами управления через модули связи с несколькими шинами. Благодаря степени защиты IP68 и взрывозащищенности до Exd II CT6, серия CKDII превосходно работает в экстремальных условиях работы, становясь основным компонентом для безопасной и эффективной промышленной эксплуатации в энергетике, нефтехимии, металлургии и морском машиностроении.
Оснащенный окном из закаленного стекла и инновационной технологией двойного экрана (точечная матрица + сегментный дисплей), он обеспечивает богатую визуализацию рабочих параметров. Магнитоэлектрический многооборотный энкодер абсолютного положения с ходом обнаружения 10 000 оборотов обеспечивает высокоточное определение положения клапана, а интеллектуальная система управления аккумулятором обеспечивает непрерывное отображение положения клапана во время сбоя питания.
Привод обеспечивает 31 функцию диагностики неисправностей (перегрев двигателя, потеря фазы, сигнализация о превышении крутящего момента и т. д.) и множество функций превентивной диагностики неисправностей, включая анализ тенденций температуры и крутящего момента, что позволяет отслеживать в реальном времени 10 типов информации о состоянии для интеллектуального управления рисками.
Он полностью поддерживает основные протоколы шины (Autbus, Profibus-DP, Modbus, FF, Hart) и связь Bluetooth для беспроводного взаимодействия с данными и обновления программы. Конструкция платы Plug-and-Play и антивибрационный кронштейн печатной платы упрощают обслуживание на месте, а конструкция с двойным уплотнением повышает общую эффективность уплотнения и расширяет механическую полость для облегчения установки компонентов.
Параметры | Описание |
Тип источника питания | 220 В переменного тока (50/60 Гц) / 380 В переменного тока (50/60 Гц) опционально |
Диапазон крутящего момента | Крутящий момент при прямой установке: 40~3000 Н·м; с коробкой передач, максимальный крутящий момент до 50 000 Н·м; При заказе конкретная модель подбирается производителем исходя из требований к крутящему моменту и скорости. |
Тип управления | Дополнительно: жесткая проводка, аналоговый сигнал, полевая шина (MODBUS, FF, HART, PROFIBUS-DP) |
материал обшивки | литой алюминиевый сплав |
уровни защиты | Стандарт IP68; другие могут быть настроены. |
температура окружающей среды | ※Стандарт: -30℃ ~ +70℃ |
внешняя защита от коррозии | ※Стандартное покрытие: травление и фосфатирование + электростатическое порошковое напыление поверхности; |
двойная защита уплотнения | Секция управления изолирована от распределительной коробки для защиты электронных компонентов. |
Класс взрывобезопасности: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Моторные технологии | Полностью закрытый двигатель переменного тока с короткозамкнутым ротором без воздушного охлаждения; Класс изоляции F (класс H по индивидуальному заказу); |
моторный долг | ※Двигатель с режимом S4 (подходит для периодических запусков); |
зубчатая передача | Самоблокировка на всех скоростях |
Маховик | Не вращается при работе от электропривода; оснащен автоматическим сцеплением; крутящий момент соответствует стандарту GB/T 28270. |
выходной фланец | ISO 5210/GB 12222; дополнительный специальный фланец |
смазочное масло | Пожизненная эффективность; не требуется периодического обслуживания |
Тип поставки | Трехфазный/однофазный опционально; максимальное напряжение трехфазного питания – 690В; 50/60 Гц |
кабельный ввод | Стандарт: 1×М48×2 + 2×М33×2; Взрывозащищенное исполнение: 1×NPT1,5» + 2×NPT1» (с возможностью увеличения); Настраиваемый; Клеммная колодка «Подсолнух» |
Параметр | Инфракрасная связь/связь по давлению (Bluetooth опционально); Параметры сохраняются в энергонезависимой памяти (с защитой паролем); Настраивается через удаленный дисплей/программатор |
Ручка на месте | Настройка без инструментов; Выбор режима местного/дистанционного/останова; Электрическое управление в местном режиме |
ЕС поручает | Соответствует 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низковольтному оборудованию); применимы гармонизированные стандарты, такие как EN 61000. |
Паспорт характеристик электрических приводов серии CKDII (380 В переменного тока/50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | ||
Номинальный крутящий момент | скорость (об/мин) | ||||
CKDII10 | 100 | 24 | 0.25 | 4.2 | |
80 | 36 | 0.3 | 4.8 | ||
60 | 48 | 0.32 | 5 | ||
50 | 72 | 0.38 | 7 | ||
40 | 96 | 0.4 | 8 | ||
CKDII16 | 200 | 24 | 0.5 | 3.18 | |
150 | 36 | 0.56 | 3.3 | ||
120 | 48 | 0.6 | 3.5 | ||
100 | 72 | 0.75 | 4.8 | ||
80 | 96 | 0.8 | 5.1 | ||
CKDII25 | 250 | 24 | 0.63 | 3.5 | |
230 | 36 | 0.86 | 3.5 | ||
200 | 48 | 1 | 4 | ||
180 | 72 | 1.36 | 5.5 | ||
160 | 96 | 1.61 | 6 | ||
140 | 144 | 2.1 | 6.5 | ||
CKDII60 | 600 | 24 | 1.5 | 6 | |
450 | 48 | 2.51 | 7.8 | ||
300 | 96 | 3 | 8.4 | ||
250 | 144 | 3.76 | 9.2 | ||
CKDII100 | 1200 | 24 | 3 | 12 | |
1000 | 36 | 3.8 | 14 | ||
900 | 48 | 4.5 | 15 | ||
800 | 72 | 6 | 16 | ||
700 | 96 | 7 | 16 | ||
600 | 144 | 9 | 18 | ||
550 | 192 | 11 | 20 | ||
CKDII150 | 1500 | 24 | 3.8 | 15 | |
1300 | 36 | 5 | 16 | ||
1100 | 48 | 5.5 | 18 | ||
1000 | 72 | 7.5 | 20 | ||
900 | 96 | 9 | 20 | ||
700 | 144 | 11 | 25 | ||
600 | 192 | 12 | 30 | ||
CKDII200 | 2000 | 24 | 5 | 20 | |
1600 | 36 | 6 | 23 | ||
1400 | 48 | 7 | 25 | ||
1300 | 72 | 9.8 | 28 | ||
1200 | 96 | 12 | 33 | ||
1000 | 144 | 15 | 38 | ||
800 | 192 | 16 | 40 | ||
CKDII250 | 2500 | 24 | 6.5 | 30 | |
2000 | 36 | 7.5 | 32 | ||
1800 | 48 | 9 | 35 | ||
1600 | 72 | 12 | 40 | ||
1500 | 96 | 15 | 45 | ||
1300 | 144 | 19.5 | 55 | ||
1000 | 192 | 20 | 60 | ||
CKDII300 | 3000 | 24 | 7.5 | 35 | |
2400 | 36 | 9 | 38 | ||
2000 | 48 | 10 | 40 | ||
1800 | 96 | 18 | 55 | ||
1500 | 144 | 24 | 60 | ||
1300 | 192 | 26 | 75 | ||
Паспорт характеристик электрических приводов серии CKD (380 В переменного тока/50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | ||
Номинальный крутящий момент | Максимальный крутящий момент (Нм) | скорость (об/мин) | |||
CKDII10 | 50 | 100 | 24 | 0.25 | 2.2 |
40 | 80 | 36 | 0.3 | 2.4 | |
30 | 60 | 48 | 0.32 | 2.7 | |
CKDII16 | 100 | 200 | 24 | 0.5 | 3.18 |
80 | 150 | 36 | 0.56 | 3.3 | |
60 | 120 | 48 | 0.6 | 3.5 | |
CKDII25 | 150 | 250 | 24 | 0.63 | 2.8 |
120 | 230 | 36 | 0.86 | 3.3 | |
110 | 200 | 48 | 1 | 3.6 | |
105 | 180 | 72 | 1.36 | 4.1 | |
CKDII60 | 300 | 600 | 24 | 1.5 | 6 |
230 | 450 | 48 | 2.51 | 7.8 | |
Привод Hengchun соответствует строгим международным стандартам качества интеллектуальных многооборотных электрических приводов серии CKDII , которые соответствуют 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низкому напряжению), а также гармонизированным стандартам EN 61000. Все крепежные болты торцевой крышки изготовлены из нержавеющей стали, а стандартное травильное фосфатирование + электростатическое порошковое напыление обеспечивает превосходную коррозионную стойкость (антикоррозионный класс WF2 для морского использования). В качестве послепродажной гарантии мы предоставляем 18-месячную гарантию на весь привод и 24-месячную гарантию на основные компоненты (двигатель, контроллер, энкодер и т. д.), а также пожизненное профессиональное техническое обслуживание после окончания гарантийного срока. Всем клиентам доступны бесплатные видеоролики по установке и удаленное техническое руководство.
Он стабильно работает на электростанции Цзиньнэн Чанчжи (температура окружающей среды >100°С, температура среды >400°С) с разъемной конструкцией. На нефтебазе Синьцзян-Бейтунь (минимум -49°C) с OLED-дисплеем, работающим без предварительного нагрева при температуре -50°C, и низкотемпературными уплотнениями из силиконовой резины.
Применяется на буровой платформе CNOOC Weizhou и морской платформе 196. Она оснащена компонентами из нержавеющей стали 316L и имеет защиту IP66, адаптируясь к морской среде с высоким содержанием солей и высокой влажностью.
Применяется к регулирующему клапану первичной охлаждающей воды электростанции Xuzhou Mining Group (более 400 регулировок в час). Он поддерживает максимальную частоту срабатывания 1200 раз/час с алгоритмом ПИД-управления и износостойкими червячными передачами.
Предоставьте параметры вашего клапана (тип, номинальный крутящий момент), данные о рабочих условиях (давление, температура, уровень коррозии) и требования к управлению (тип сигнала, потребность в обратной связи), и наша профессиональная команда предоставит бесплатные и точные рекомендации по выбору модели.
28-30 рабочих дней для стандартных моделей; 30-45 рабочих дней для моделей по индивидуальному заказу (экстремальные температуры/коррозия, особый крутящий момент).
Всем клиентам предоставляются бесплатные удаленные инструкции и видеоролики по установке; При оптовых закупках доступно руководство по установке на месте (командировочные расходы несет покупатель).
