Серия CKDJ

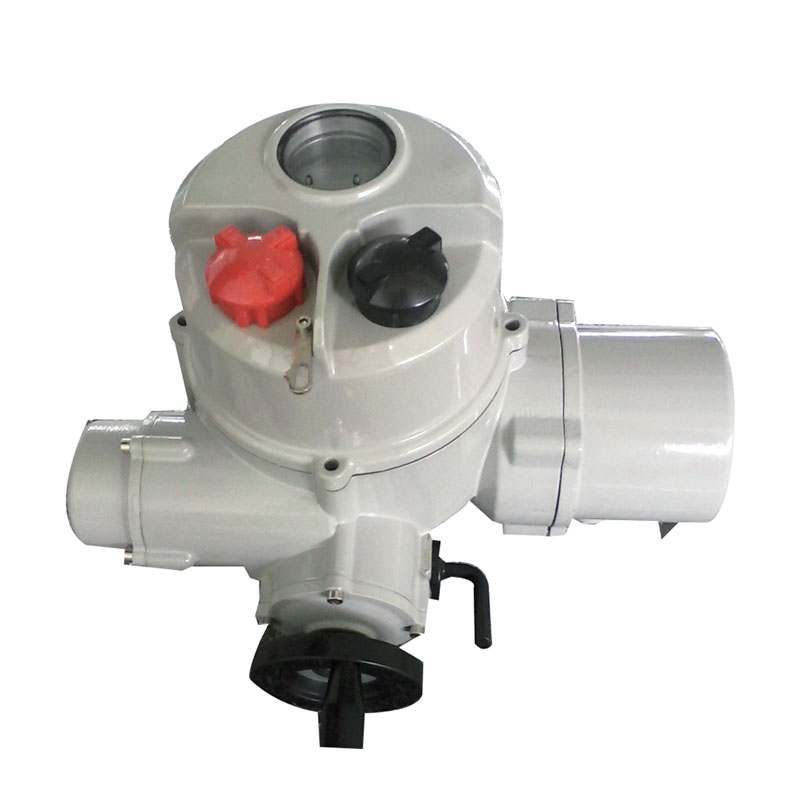

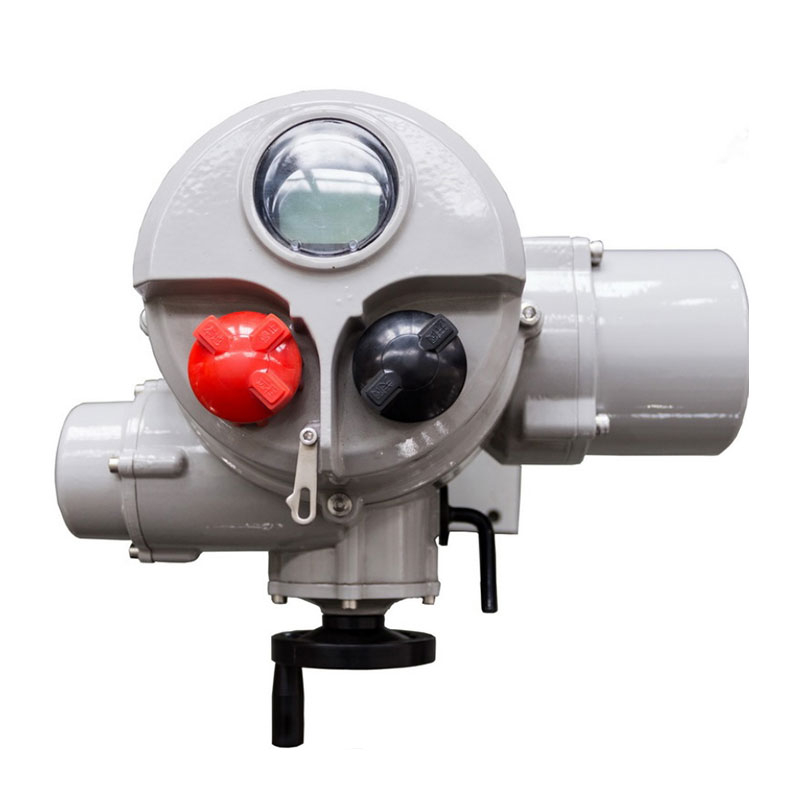

Неполнооборотный электропривод серии CKDJ — это высокопроизводительный привод промышленной арматуры, разработанный Yangzhou Hengchun Electronics, ведущим китайским производителем оборудования для регулирования жидкости. Этот предназначенный для четвертьоборотных клапанов, включая дроссельные заслонки, шаровые краны и демпферы, интеллектуальный электрический привод, имеет стандартный диапазон поворота 0–90°, расширяемый до 90–300° по запросу, объединяя в одном устройстве усовершенствованное цифровое управление и надежную механическую трансмиссию. Доступный в двухпозиционном (рабочий цикл S2-15 мин) и регулирующем (рабочий цикл S4-25%), он отлично подходит для сложных промышленных условий и опасных зон с частыми операциями старт-стоп и полностью совместим с системами DCS/PLC для точного дистанционного управления клапанами, становясь основным решением автоматизации для регулирования промышленных клапанов.

Имеет ненавязчивый дизайн с сенсорными ручками на эффекте Холла и инфракрасным дистанционным управлением, что позволяет настраивать параметры и контролировать состояние, не открывая электрический корпус. Эффективно предотвращает попадание пыли и влаги и подходит для взрывоопасных зон.
Оснащенный микропроцессорами промышленного уровня и бесконтактными магнитоэлектрическими датчиками, он обеспечивает точность позиционирования ±0,5%. Червячная передача из бронзового сплава и червячный привод из легированной стали с поверхностной закалкой обеспечивают самоблокировку, низкий уровень шума и минимальный люфт, а также превосходную износостойкость.
Имеет степень защиты IP65 (дополнительно IP68), корпус из литого алюминиевого сплава с фосфатированием и пластиковым напылением и крепеж из нержавеющей стали, стабильно работает при температуре от -40 ℃ до 85 ℃ (настраивается для экстремальных температур). Обладает исключительной коррозионной стойкостью.
Включает полную интеллектуальную защиту (перегрузка крутящего момента, перегрев двигателя, защита от чередования фаз) и дополнительный синхронный двигатель с постоянными магнитами и частотно-регулируемым приводом. Снижение энергопотребления более чем на 30 % по сравнению с обычными асинхронными двигателями.
Параметры | Описание |
Тип источника питания | 220 В переменного тока (50/60 Гц) / 380 В переменного тока (50/60 Гц) опционально |
Диапазон крутящего момента | Крутящий момент при прямой установке: 40 ~ 2000 Нм. |
Тип управления | Дополнительно: жесткая проводка, аналоговый сигнал, полевая шина (MODBUS, FF, HART, PROFIBUS-DP) |
материал обшивки | литой алюминиевый сплав |
уровни защиты | Стандарт IP68; другие могут быть настроены. |
температура окружающей среды | ※Стандарт: -30℃ ~ +70℃ |
внешняя защита от коррозии | ※Стандартное покрытие: травление и фосфатирование + электростатическое порошковое напыление поверхности; |
двойная защита уплотнения | Секция управления изолирована от распределительной коробки для защиты электронных компонентов. |
Класс взрывобезопасности: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Моторные технологии | Полностью закрытый двигатель переменного тока с короткозамкнутым ротором без воздушного охлаждения; Класс изоляции F (класс H по индивидуальному заказу); |
моторный долг | ※Двигатель с режимом S4 (подходит для периодических запусков); |
зубчатая передача | Самоблокировка на всех скоростях |
Маховик | Не вращается при работе от электропривода; оснащен автоматическим сцеплением; крутящий момент соответствует стандарту GB/T 28270. |
выходной фланец | ISO 5210/GB 12222; дополнительный специальный фланец |
смазочное масло | Пожизненная эффективность; не требуется периодического обслуживания |
Тип поставки | Трехфазный/однофазный опционально; максимальное напряжение трехфазного питания – 690В; 50/60 Гц |
кабельный ввод | Стандарт: 1×М48×2 + 2×М33×2; Взрывозащищенное исполнение: 1×NPT1,5» + 2×NPT1» (с возможностью увеличения); Настраиваемый; Клеммная колодка «Подсолнух» |
Параметр | Инфракрасная связь/связь по давлению (Bluetooth опционально); Параметры сохраняются в энергонезависимой памяти (с защитой паролем); Настраивается через удаленный дисплей/программатор |
Ручка на месте | Настройка без инструментов; Выбор режима местного/дистанционного/останова; Электрическое управление в местном режиме |
ЕС поручает | Соответствует 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низковольтному оборудованию); применимы гармонизированные стандарты, такие как EN 61000. |
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Время в пути(С) | |||||
CKDJ5 | 50 | 25 | 13 | 0.4 | ||
CKDJ10 | 100 | 25 | 25 | 0.6 | ||
80 | 13 | 25 | 0.8 | |||
CKDJ16 | 160 | 25 | 40 | 0.9 | ||
CKDJ25 | 200 | 25 | 45 | 1.1 | ||
CKDJ30 | 300 | 25 | 50 | 1.1 | ||
240 | 13 | 50 | 1.2 | |||
CKDJ40 | 400 | 25 | 60 | 1.2 | ||
CKDJ60 | 600 | 25 | 120 | 1.4 | ||
500 | 13 | 120 | 1.8 | |||
CKDJ80 | 800 | 25 | 150 | 1.8 | ||
CKDJ100 | 1000 | 25 | 180 | 2.1 | ||
CKDJ150 | 1250 | 25 | 220 | 2.4 | ||
1000 | 13 | 220 | 2.8 | |||
CKDJ200 | 1700 | 25 | 250 | 3.0 | ||
Технический паспорт электрических приводов серии CKDJ (380 В переменного тока, 50 Гц): Подходит для модулирующего (частого регулирования) типа.
Модель | Вне | мощность двигателя | Номинальный ток | ||
Номинальный крутящий момент | Максимальный крутящий момент | Время в пути(С) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 0.3 |
CKDJ10 | 50 | 100 | 25 | 25 | 0.6 |
40 | 80 | 13 | 25 | 0.8 | |
CKDJ16 | 80 | 160 | 25 | 40 | 0.9 |
CKDJ25 | 100 | 200 | 25 | 45 | 1.1 |
CKDJ30 | 150 | 300 | 25 | 50 | 1.1 |
120 | 240 | 13 | 50 | 1.2 | |
CKDJ40 | 200 | 400 | 25 | 60 | 1.2 |
CKDJ60 | 300 | 600 | 25 | 120 | 1.4 |
250 | 500 | 13 | 120 | 1.8 | |
CKDJ80 | 400 | 800 | 25 | 150 | 1.8 |
CKDJ100 | 500 | 1000 | 25 | 180 | 2.1 |
CKDJ150 | 650 | 1250 | 25 | 220 | 2.4 |
500 | 1000 | 13 | 220 | 2.8 | |
CKDJ200 | 850 | 1700 | 25 | 250 | 3 |
Паспорт характеристик электрических приводов серии CKD (220 В переменного тока, 50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Время в пути(С) | |||||
CKDJ5 | 50 | 25 | 13 | 1 | ||
CKDJ10 | 100 | 25 | 25 | 1.1 | ||
CKDJ30 | 200 | 25 | 50 | 1.4 | ||
CKDJ60 | 300 | 25 | 90 | 1.7 | ||
CKDJ200 | 500 | 25 | 180 | 2.4 | ||
Технический паспорт электрических приводов серии CKD (220 В переменного тока, 50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | ||
Номинальный крутящий момент | Максимальный крутящий момент | Время в пути(С) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 1 |
CKDJ10 | 50 | 100 | 25 | 25 | 1.1 |
CKDJ30 | 100 | 200 | 25 | 50 | 1.4 |
CKDJ60 | 150 | 300 | 25 | 90 | 1.7 |
CKDJ200 | 250 | 500 | 25 | 180 | 2.4 |
Компания Hengchun осуществляет строгий контроль качества неполнооборотных электроприводов серии CKDJ — все основные компоненты проходят испытания на высокотемпературное старение, при этом электрические и механические части расположены отдельно для обеспечения высокой защиты от помех. Изделие соответствует директивам ЕС по ЭМС и низковольтному оборудованию (2004/08/EC, 2006/95/EC), а также национальным стандартам (GB/T 28270). Мы предоставляем 18-месячную гарантию на всю машину и 24-месячную гарантию на основные компоненты (двигатель, контроллер и т. д.), а также пожизненное профессиональное техническое обслуживание после гарантийного периода, что обеспечивает долгосрочную стабильную работу для клиентов.
Неполнооборотный электропривод серии CKDJ широко применяется в ключевых отраслях промышленности:
Нефтехимическая промышленность : Для сбора, переработки сырой нефти и транспортировки химических сред, работы с легковоспламеняющимися/агрессивными средами, взрывозащищенная конструкция и точное регулирование расхода/давления.
Производство электроэнергии : приводит в действие заслонки/дроссельные заслонки в котлах тепловых/атомных электростанций и системах дымовых газов, адаптируясь к высокотемпературным и запыленным средам и снижая затраты на техническое обслуживание на большой высоте.
Водоочистка : управляет дозирующими и дроссельными клапанами в очистке городских и промышленных сточных вод, с защитой от перегрузки по крутящему моменту для предотвращения заклинивания клапана и устойчивостью к коррозии для суровых условий эксплуатации на открытом воздухе.
Металлургия и противопожарная защита : используется в доменных печах сталелитейных заводов и в системах противопожарной защиты от аварийного электростатического разряда, поддерживает внешнюю блокировку и осуществляет автоматическое переключение процессов на производственных линиях легкой промышленности.
Предоставьте параметры вашего клапана (тип, требуемый крутящий момент), данные о рабочих условиях (давление, температура) и требования к управлению (тип сигнала, потребность в обратной связи), и наша профессиональная команда предложит бесплатное индивидуальное руководство по выбору модели.
Мы предлагаем бесплатные видеоролики по установке и удаленное техническое руководство; При оптовых закупках возможна поддержка установки на месте (командировочные расходы несет покупатель).
Стандартные модели неполнооборотных электроприводов серии CKDJ доставляются в течение 28-30 рабочих дней; изготовление индивидуальных моделей (экстремальная температура, специальный фланец) занимает 30-45 рабочих дней.
