Серия CKDJII

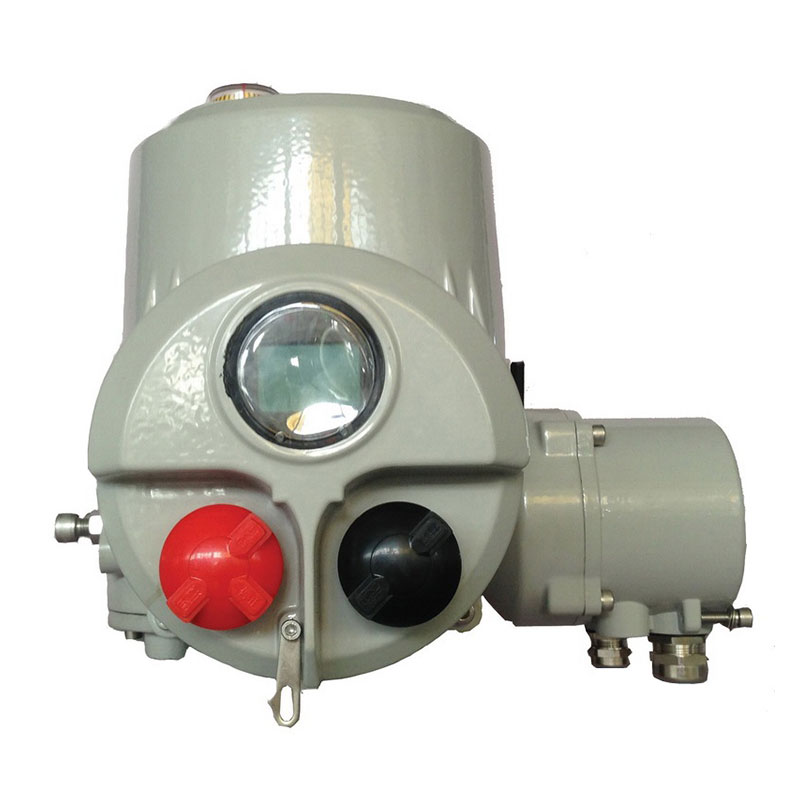

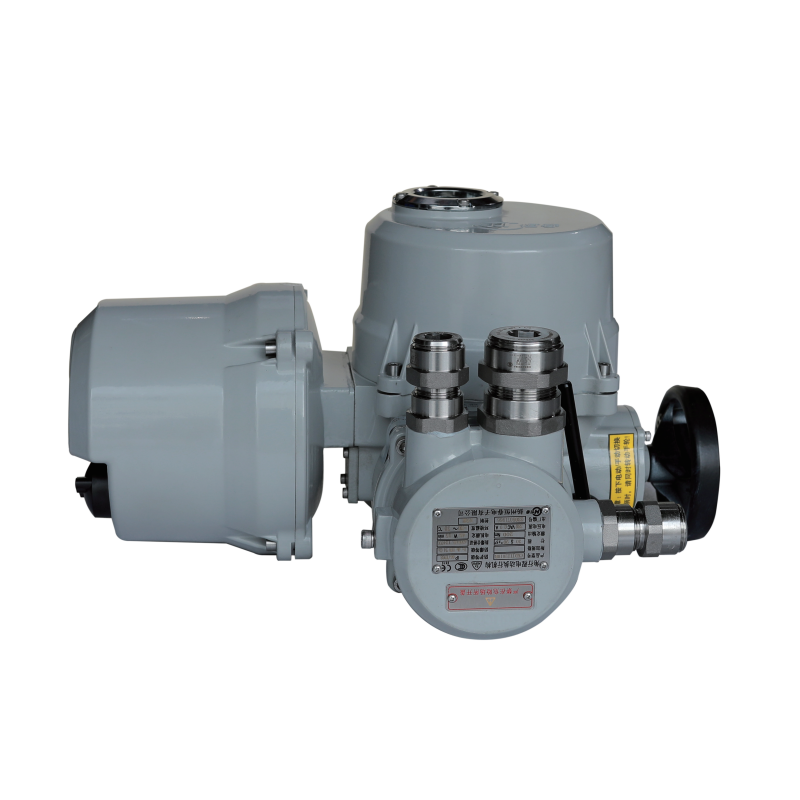

Интеллектуальный электрический привод с угловым ходом серии CKDJII представляет собой экономичный четвертьоборотный электрический привод, независимо разработанный Yangzhou Hengchun Electronics Co., Ltd., профессиональным китайским производителем промышленных приводов. Этот предназначенный для точного управления поворотными затворами, шаровыми кранами и дефлекторами, интеллектуальный электропривод, широко используется в сценариях промышленной автоматизации с высокими требованиями, включая электростанции, нефтехимическую промышленность, металлургию и очистку воды. Интегрированный с микропроцессором промышленного класса и неинтрузивной технологией инфракрасного дистанционного управления, он позволяет устанавливать параметры и диагностировать неисправности без открытия крышки, а его прочная конструкция передачи и корпус с высокой степенью защиты делают его пригодным для суровых и даже взрывоопасных условий работы.
Точный контроль : оснащен чипами промышленного класса для точного регулирования положения клапана, что соответствует требованиям промышленной автоматизации.
Бесшовная интеграция : совместимость с основными протоколами полевой шины (Modbus, Profibus-DP, FF, HART) для беспроблемного подключения к системе.
Безопасная эксплуатация : Неинтрузивный инфракрасный пульт дистанционного управления поддерживает работу в опасных взрывоопасных средах без физического контакта.
Прочная конструкция : червячные передачи из бронзового сплава и червяки из легированной стали образуют износостойкую трансмиссионную систему, идеально подходящую для частых условий работы при старте и остановке.
Аварийная готовность : механизм ручно-автоматического переключения в один клик обеспечивает бесперебойную работу и аварийное управление.
Превосходная защита : антикоррозионный корпус из алюминиевого сплава со стандартной степенью защиты IP68 (настраиваемый) и взрывозащищенная конфигурация для суровых условий эксплуатации.
Комплексная безопасность : встроенные механизмы защиты от перегрузки по току, перегрузки и другие механизмы мультизащиты для надежной работы оборудования.
Высокая адаптируемость : несколько характеристик крутящего момента и угла выхода (стандартно 0–90°, опционально 90–300°) для универсального соответствия промышленным клапанам.
Низкие эксплуатационные расходы : эффективное смазочное масло и герметичная конструкция обеспечивают длительный срок службы и снижение затрат на техническое обслуживание.
Параметры | Описание |
Тип источника питания | 220 В переменного тока (50/60 Гц) / 380 В переменного тока (50/60 Гц) опционально |
Диапазон крутящего момента | Крутящий момент при прямой установке: 40 ~ 2000 Нм. |
Тип управления | Дополнительно: жесткая проводка, аналоговый сигнал, полевая шина (MODBUS, FF, HART, PROFIBUS-DP) |
материал обшивки | литой алюминиевый сплав |
уровни защиты | Стандарт IP68; другие могут быть настроены. |
температура окружающей среды | ※Стандарт: -30℃ ~ +70℃ |
внешняя защита от коррозии | ※Стандартное покрытие: травление и фосфатирование + электростатическое порошковое напыление поверхности; |
двойная защита уплотнения | Секция управления изолирована от распределительной коробки для защиты электронных компонентов. |
Класс взрывобезопасности: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Моторные технологии | Полностью закрытый двигатель переменного тока с короткозамкнутым ротором без воздушного охлаждения; Класс изоляции F (класс H по индивидуальному заказу); |
моторный долг | ※Двигатель с режимом S4 (подходит для периодических запусков); |
зубчатая передача | Самоблокировка на всех скоростях |
Маховик | Не вращается при работе от электропривода; оснащен автоматическим сцеплением; крутящий момент соответствует стандарту GB/T 28270. |
выходной фланец | ISO 5210/GB 12222; дополнительный специальный фланец |
смазочное масло | Пожизненная эффективность; не требуется периодического обслуживания |
Тип поставки | Трехфазный/однофазный опционально; максимальное напряжение трехфазного питания – 690В; 50/60 Гц |
кабельный ввод | Стандарт: 1×М48×2 + 2×М33×2; Взрывозащищенное исполнение: 1×NPT1,5» + 2×NPT1» (с возможностью увеличения); Настраиваемый; Клеммная колодка «Подсолнух» |
Параметр | Инфракрасная связь/связь по давлению (Bluetooth опционально); Параметры сохраняются в энергонезависимой памяти (с защитой паролем); Настраивается через удаленный дисплей/программатор |
Ручка на месте | Настройка без инструментов; Выбор режима местного/дистанционного/останова; Электрическое управление в местном режиме |
ЕС поручает | Соответствует 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низковольтному оборудованию); применимы гармонизированные стандарты, такие как EN 61000. |
Спецификация
Паспорт характеристик электрических приводов серии CKDJII (380 В переменного тока/50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Время в пути（С） | |||||
CKDJII5 | 50 | 25 | 45 | 0.4 | ||
CKDJII10 | 100 | 25 | 45 | 0.4 | ||
CKDJII20 | 200 | 25 | 45 | 0.4 | ||
120 | 15 | 45 | 0.4 | |||
80 | 7.5 | 45 | 0.45 | |||
CKDJII30 | 300 | 30 | 60 | 0.6 | ||
CKDJII40 | 400 | 30 | 60 | 0.65 | ||
CKDJII50 | 500 | 30 | 90 | 0.7 | ||
380 | 15 | 90 | 0.7 | |||
170 | 5 | 120 | 0.8 | |||
CKDJII60 | 600 | 30 | 140 | 1 | ||
CKDJII80 | 700 | 30 | 140 | 1.2 | ||
600 | 15 | 140 | 1.4 | |||
CKDJII100 | 900 | 30 | 180 | 1.4 | ||
700 | 15 | 180 | 1.6 | |||
400 | 5 | 180 | 1.8 | |||
Паспорт рабочих характеристик электрических приводов серии CKDJII (380 В переменного тока/50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Максимальный крутящий момент | Время в пути（С） | ||||
CKDJII5 | 30 | 50 | 25 | 45 | 0.4 | |
CKDJII10 | 50 | 100 | 25 | 45 | 0.4 | |
CKDJII20 | 100 | 200 | 25 | 45 | 0.4 | |
60 | 120 | 15 | 45 | 0.4 | ||
50 | 80 | 7.5 | 45 | 0.45 | ||
CKDJII30 | 150 | 300 | 30 | 60 | 0.6 | |
CKDJII40 | 200 | 400 | 30 | 60 | 0.65 | |
CKDJII50 | 250 | 500 | 30 | 90 | 0.7 | |
200 | 380 | 15 | 90 | 0.7 | ||
CKDJII60 | 300 | 600 | 30 | 140 | 1 | |
CKDJII80 | 400 | 700 | 30 | 140 | 1.2 | |
300 | 600 | 15 | 140 | 1.4 | ||
CKDJII100 | 500 | 900 | 30 | 180 | 1.4 | |
350 | 700 | 15 | 180 | 1.6 | ||
Паспорт характеристик электрических приводов серии CKDJII (220 В переменного тока, 50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Время в пути（С） | |||||
CKDJII10 | 80 | 25 | 45 | 0.5 | ||
CKDJII20 | 100 | 25 | 45 | 0.7 | ||
100 | 15 | 45 | 0.9 | |||
CKDJII40 | 200 | 30 | 90 | 1.2 | ||
CKDJII50 | 200 | 30 | 90 | 1.4 | ||
230 | 15 | 90 | 1.4 | |||
CKDJII60 | 400 | 30 | 140 | 1.6 | ||
CKDJII80 | 500 | 30 | 140 | 2 | ||
400 | 15 | 140 | 1.8 | |||
CKDJII100 | 750 | 30 | 180 | 2.4 | ||
550 | 15 | 180 | 2.7 | |||
Технический паспорт электрических приводов серии CKD (220 В переменного тока, 50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Максимальный крутящий момент | Время в пути（С） | ||||
CKDJII10 | 40 | 80 | 25 | 45 | 0.5 | |
CKDJII20 | 50 | 100 | 25 | 45 | 0.7 | |
50 | 100 | 15 | 45 | 0.9 | ||
CKDJII40 | 100 | 200 | 30 | 90 | 1.2 | |
CKDJII50 | 130 | 200 | 30 | 90 | 1.4 | |
120 | 230 | 15 | 90 | 1.4 | ||
CKDJII60 | 200 | 400 | 30 | 140 | 1.6 | |
CKDJII80 | 250 | 500 | 30 | 140 | 2 | |
200 | 400 | 15 | 140 | 1.8 | ||
CKDJII100 | 400 | 750 | 30 | 180 | 2.4 | |
300 | 550 | 15 | 180 | 2.7 | ||
Интеллектуальный электрический привод с угловым ходом серии CKDJII соответствует строгим стандартам производства и контроля качества. Основные компоненты трансмиссии изготовлены из бронзового сплава и легированной стали, обеспечивающих износостойкость и самоблокирующуюся работу на всех скоростях; секция управления и распределительная коробка изолированы двойным уплотнением для защиты электронных компонентов. Все крепежные болты торцевой крышки изготовлены из нержавеющей стали для повышения коррозионной стойкости, а изделие полностью соответствует требованиям ЕС 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низкому напряжению), а также гармонизированным стандартам EN 61000. Для гарантии качества послепродажного обслуживания на привод предоставляется 18-месячная гарантия на всю машину и 24-месячная гарантия на основные компоненты (двигатель, контроллер и т. д.), а после гарантийного периода предлагается пожизненное техническое обслуживание.
Управление клапанами и заслонками для питательной воды котлов, паропроводов, систем сероочистки и денитрификации на тепловых и гидроэлектростанциях.
Автоматическое закрытие и регулирование дроссельных/шаровых кранов при транспортировке сырой нефти, нефтеперерабатывающих установках и трубопроводах для хранения нефти и газа.
Срабатывание заслонки воздухоснабжения доменной печи, водяных контуров охлаждения стального проката и газопроводов системы пылеочистки.
Регулирование клапанов в муниципальном водоснабжении/дренаже, системах аэрации/отстоя на очистных сооружениях и очистке дымовых газов при производстве электроэнергии из отходов.
Дистанционное управление запорной арматурой городского отопления, сетей газоснабжения и шлюзов водохозяйственного узла.
Предоставьте нашей профессиональной команде подробные параметры клапана (тип, требуемый крутящий момент), параметры рабочего состояния (давление, температура) и требования к управлению (тип сигнала, потребность в обратной связи), и мы предложим бесплатное индивидуальное руководство по выбору модели.
Мы предоставляем бесплатные видеоролики по установке и удаленное техническое руководство для всех клиентов; При оптовых закупках доступно руководство по установке на месте (командировочные расходы несет покупатель).
Стандартные модели серии CKDJII доставляются в течение 28-30 рабочих дней; Срок поставки моделей, изготовленных по индивидуальному заказу (особые требования к температуре/взрывозащищенности/контролю), составляет 30-45 рабочих дней.
