Серия ЧКД

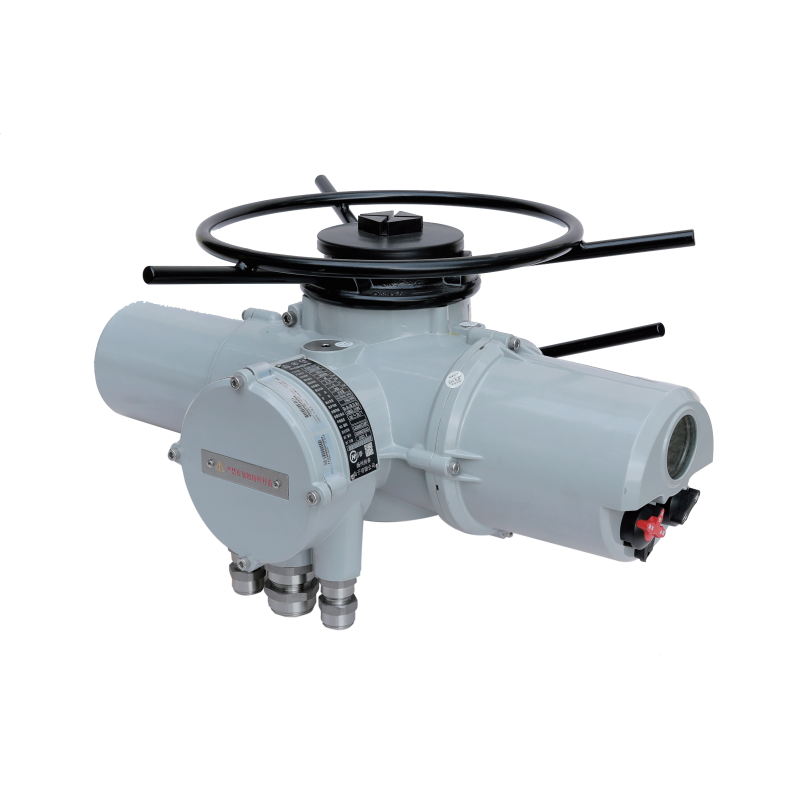

Интеллектуальный многооборотный электрический привод серии CKD представляет собой интегрированное интеллектуальное устройство управления терминалом, разработанное специально для многооборотной арматуры, такой как задвижки и проходные клапаны. Этот привод, разработанный с использованием передовых технологий SoC (система-на-кристалле), цифровых датчиков и полевой шины, обеспечивает точное и надежное управление клапаном в промышленных условиях. Благодаря диапазону крутящего момента 40–3000 Н·м и выходной скорости 8–144 об/мин он соответствует требованиям трубопроводов DN10–DN600, а степень защиты IP68 обеспечивает бескомпромиссную работу в суровых условиях. Совместимый с протоколами Modbus, PROFIBUS и HART, он обеспечивает плавную интеграцию с системами автоматизации ПЛК/РСУ, поддерживая как локальное, так и дистанционное управление для повышения эксплуатационной гибкости.
Оснащен 18-битным многооборотным абсолютным энкодером, обеспечивающим разрешение позиционирования ±0,88° и погрешность повторения позиционирования ≤0,5% для точного управления открытием клапана.
Логика управления с обратной связью обеспечивает реакцию менее чем за 0,3 секунды на аналоговые сигналы 4–20 мА или команды шины, быстро адаптируясь к динамическим изменениям рабочих условий.
Инфракрасный пульт дистанционного управления и магнитная ручка управления позволяют настраивать параметры, проверять неисправности и выполнять калибровку, не открывая крышку, защищая уплотнительную поверхность.
Большой ЖК-/светодиодный дисплей с поддержкой нескольких языков в режиме реального времени отображает положение клапана (0–100%), значение крутящего момента и информацию о неисправностях, доступную непрофессиональным операторам.
Степень защиты IP68 (двойное уплотнение + уплотнительное кольцо из фторкаучука) обеспечивает водонепроницаемость и пыленепроницаемость даже при открытой крышке разъемов.
Высокопрочный корпус из литого под давлением алюминиевого сплава с травильным фосфатированием и электростатическим напылением выдерживает более 500 часов коррозии в солевом тумане, подходит для прибрежных и химических сред.
Автоматическая коррекция последовательности фаз предотвращает обратную неправильную работу; защита от потери фазы вызывает мгновенную тревогу и отключение.
Двунаправленная защита от превышения крутящего момента (регулировка 40–120%) и защита двигателя от перегрева (отключение при 130 ℃) позволяют избежать повреждения оборудования.
Варианты с шлицевым выходным валом, монтируемые на основании или с фланцем, обеспечивают 98%-ную адаптируемость к клапанам различных марок.
Поддерживает двухпозиционные/регулирующие режимы управления, легко подключаясь к системам промышленной автоматизации.
Параметры | Описание |
Тип источника питания | 220 В переменного тока (50/60 Гц) / 380 В переменного тока (50/60 Гц) опционально |
Диапазон крутящего момента | Крутящий момент при прямой установке: 40~3000 Н·м; с коробкой передач, максимальный крутящий момент до 50 000 Н·м; При заказе конкретная модель подбирается производителем исходя из требований к крутящему моменту и скорости. |
Тип управления | Дополнительно: жесткая проводка, аналоговый сигнал, полевая шина (MODBUS, FF, HART, PROFIBUS-DP) |
материал обшивки | литой алюминиевый сплав |
уровни защиты | Стандарт IP68; другие могут быть настроены. |
температура окружающей среды | ※Стандарт: -30℃ ~ +70℃ |
внешняя защита от коррозии | ※Стандартное покрытие: травление и фосфатирование + электростатическое порошковое напыление поверхности; |
двойная защита уплотнения | Секция управления изолирована от распределительной коробки для защиты электронных компонентов. |
Класс взрывобезопасности: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Моторные технологии | Полностью закрытый двигатель переменного тока с короткозамкнутым ротором без воздушного охлаждения; Класс изоляции F (класс H по индивидуальному заказу); |
моторный долг | ※Двигатель с режимом S4 (подходит для периодических запусков); |
зубчатая передача | Самоблокировка на всех скоростях |
Маховик | Не вращается при работе от электропривода; оснащен автоматическим сцеплением; крутящий момент соответствует стандарту GB/T 28270. |
выходной фланец | ISO 5210/GB 12222; дополнительный специальный фланец |
смазочное масло | Пожизненная эффективность; не требуется периодического обслуживания |
Тип поставки | Трехфазный/однофазный опционально; максимальное напряжение трехфазного питания – 690В; 50/60 Гц |
кабельный ввод | Стандарт: 1×М48×2 + 2×М33×2; Взрывозащищенное исполнение: 1×NPT1,5» + 2×NPT1» (с возможностью увеличения); Настраиваемый; Клеммная колодка «Подсолнух» |
Параметр | Инфракрасная связь/связь по давлению (Bluetooth опционально); Параметры сохраняются в энергонезависимой памяти (с защитой паролем); Настраивается через удаленный дисплей/программатор |
Ручка на месте | Настройка без инструментов; Выбор режима местного/дистанционного/останова; Электрическое управление в местном режиме |
ЕС поручает | Соответствует 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низковольтному оборудованию); применимы гармонизированные стандарты, такие как EN 61000. |
Паспорт характеристик электрических приводов серии CKD (380 В переменного тока/50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | скорость (об/мин) | |||||
ЦКД4 | 40 | 24 | 0.1 | 1.1 | F10 | |
СКД10 | 100 | 24 | 0.25 | 2.5 | ||
80 | 36 | 0.3 | 2.6 | |||
60 | 48 | 0.4 | 2.7 | |||
CKD16 | 160 | 24 | 0.4 | 2.6 | ||
120 | 36 | 0.45 | 3 | |||
100 | 48 | 0.5 | 3.5 | |||
70 | 72 | 0.65 | 4.2 | |||
50 | 96 | 0.8 | 4.8 | |||
CKD25 | 250 | 24 | 0.63 | 2.8 | F14 | |
230 | 36 | 0.83 | 3.3 | |||
200 | 48 | 1 | 3.6 | |||
180 | 72 | 1.36 | 4.1 | |||
160 | 96 | 1.6 | 4.5 | |||
ЦКД40 | 400 | 24 | 1 | 4.4 | F16 | |
360 | 36 | 1.3 | 5.5 | |||
320 | 48 | 1.5 | 6.8 | |||
280 | 72 | 1.88 | 7.3 | |||
250 | 96 | 2 | 7.6 | |||
ЦКД60 | 600 | 24 | 1.5 | 5.7 | ||
500 | 36 | 1.88 | 7.0 | |||
450 | 48 | 2.25 | 7.6 | |||
400 | 72 | 2.64 | 8.1 | |||
300 | 96 | 3 | 8.4 | |||
250 | 144 | 3.76 | 9.2 | |||
100 чешских крон | 1000 | 24 | 2.5 | 11.5 | F25 | |
900 | 36 | 3.4 | 13.5 | |||
850 | 48 | 4 | 14.5 | |||
750 | 72 | 5.3 | 15 | |||
650 | 96 | 6 | 16 | |||
500 | 144 | 7.5 | 17.5 | |||
400 | 192 | 8 | 13.5 | |||
CKD120 | 1200 | 24 | 3 | 12.5 | ||
1100 | 36 | 3.8 | 14 | |||
1000 | 48 | 4.5 | 16 | |||
850 | 72 | 6 | 17 | |||
700 | 96 | 7 | 18 | |||
600 | 144 | 8 | 19 | |||
450 | 192 | 9 | 20 | |||
150 чешских долларов | 1500 | 24 | 3.8 | 15 | ||
1300 | 36 | 4.9 | 21 | |||
1100 | 48 | 5.5 | 22 | |||
900 | 72 | 6.7 | 23 | |||
750 | 96 | 7.5 | 25 | |||
650 | 144 | 9.8 | 28 | |||
550 | 192 | 11.0 | 30 | |||
CKD180 | 1800 | 24 | 4.2 | 18 | ||
1200 | 48 | 6.1 | 23.5 | |||
1000 | 96 | 8.3 | 26 | |||
600 | 192 | 12.0 | 32 | |||
Технический паспорт электрических приводов серии CKD (380 В переменного тока, 50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Максимальный крутящий момент (об/мин) | скорость (об/мин) | ||||
ЦКД4 | 20 | 40 | 18 | 0.1 | 1.1 | F10 |
20 | 40 | 24 | 0.1 | 1.1 | ||
СКД10 | 50 | 100 | 18 | 0.18 | 2 | |
50 | 100 | 24 | 0.25 | 2.5 | ||
40 | 80 | 48 | 0.4 | 2.7 | ||
CKD16 | 80 | 160 | 18 | 0.13 | 2.2 | |
80 | 160 | 24 | 0.4 | 2.6 | ||
70 | 140 | 36 | 0.45 | 3 | ||
60 | 120 | 48 | 0.5 | 3.5 | ||
CKD25 | 125 | 250 | 18 | 0.47 | 2.5 | F14 |
125 | 250 | 24 | 0.63 | 2.8 | ||
110 | 220 | 36 | 0.83 | 3.3 | ||
100 | 200 | 48 | 1 | 3.6 | ||
80 | 160 | 72 | 1.36 | 4.1 | ||
ЦКД40 | 200 | 400 | 18 | 0.75 | 4 | F16 |
200 | 400 | 24 | 1.0 | 4.4 | ||
180 | 360 | 36 | 1.3 | 5.5 | ||
150 | 300 | 48 | 1.5 | 6.8 | ||
100 | 200 | 72 | 1.88 | 7.3 | ||
ЦКД60 | 300 | 600 | 18 | 1.13 | 5.2 | |
300 | 600 | 24 | 1.5 | 5.7 | ||
260 | 520 | 36 | 1.88 | 7 | ||
230 | 450 | 48 | 2.25 | 7.6 | ||
100 чешских крон | 150 | 300 | 72 | 2.64 | 8.1 | F25 |
500 | 1000 | 24 | 2.5 | 11.5 | ||
450 | 900 | 36 | 3.4 | 13.5 | ||
400 | 800 | 48 | 4 | 14.5 | ||
350 | 700 | 72 | 4.8 | 15 | ||
Паспорт характеристик электрических приводов серии CKD (220 В переменного тока, 50 Гц): Подходит для двухпозиционного или модулирующего (редкочастотного) типа.
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | скорость (об/мин) | |||||
СКД10 | 60 | 18 | 0.12 | 3.3 | F10 | |
60 | 24 | 0.15 | 3.6 | |||
50 | 48 | 0.25 | 4 | |||
CKD25 | 150 | 18 | 0.6 | 6.5 | ||
150 | 24 | 0.75 | 7 | |||
130 | 36 | 1 | 7.2 | |||
120 | 48 | 1.2 | 7.5 | |||
ЦКД40 | 250 | 18 | 0.85 | 7.5 | F14 | |
250 | 24 | 1 | 7.8 | |||
200 | 36 | 1.1 | 8 | |||
130 | 48 | 1.3 | 8.5 | |||
100 | 72 | 1.5 | 8.8 | |||
80 | 96 | 1.6 | 9 | |||
ЦКД60 | 300 | 18 | 1.1 | 8 | F16 | |
300 | 24 | 1.25 | 8.3 | |||
250 | 36 | 1.5 | 8.5 | |||
200 | 48 | 1.7 | 8.7 | |||
130 | 72 | 1.65 | 9.1 | |||
100 | 96 | 2.2 | 9.3 | |||
Технический паспорт электрических приводов серии CKD (220 В переменного тока, 50 Гц): Подходит для модулирующего типа (частая регулировка).
Модель | Вне | мощность двигателя | Номинальный ток | Фланец (ISO5210) | ||
Номинальный крутящий момент | Максимальный крутящий момент (Нм) | скорость (об/мин) | ||||
СКД10 | 40 | 60 | 24 | 0.15 | 3.6 | F10 |
CKD25 | 100 | 150 | 24 | 0.37 | 7 | |
80 | 130 | 48 | 0.65 | 7.5 | ||
ЦКД60 | 150 | 250 | 24 | 0.62 | 10 | F16 |
130 | 220 | 48 | 1.1 | 12 | ||
70 | 130 | 70 | 0.98 | 12 | ||
Наш интеллектуальный многооборотный электропривод соответствует строгим стандартам контроля качества, имеет сертификаты ISO и международные авторитетные сертификаты, включая взрывобезопасность ATEX (Ex d IIB T4 Gb) и функциональную безопасность SIL. На всю машину предоставляется 18-месячная гарантия, а на основные компоненты (двигатель, контроллер) предоставляется 24-месячная гарантия, дополненная пожизненным обслуживанием. Все ключевые электронные компоненты соответствуют военным стандартам, а встроенная резервная батарея обеспечивает 8-летний срок службы для непрерывного мониторинга положения клапана во время перебоев в подаче электроэнергии. Каждый блок проходит строгие испытания, включая 500-часовую стойкость к коррозии в солевом тумане и более 80 000 часов проверки безотказной работы.
Применяется в нефтедобывающих, нефтеперерабатывающих установках и системах трубопроводного транспорта, выдерживает высокие температуры, высокое давление и агрессивные среды.
Регулирует клапаны питательной воды котлов, паропроводов и систем денитрификации на тепловых, атомных и гидроэлектростанциях.
Регулирует задвижки и дроссельные заслонки на водопроводных станциях, очистных сооружениях и городских сетях водоснабжения/дренажа.
Подходит для сталеплавильных печей, прокатных производственных линий и цементных печей, устойчив к пыли и вибрации.
Соответствует гигиеническим стандартам для управления стерильными клапанами в реакторах и технологическом оборудовании, поддерживает проверку очистки.
Укажите параметры клапана (тип, требуемый крутящий момент), условия работы (давление, температура) и требования к управлению (тип сигнала, необходимость обратной связи). Наша техническая команда поможет подобрать модель в соответствии с вашим конкретным применением.
Мы предлагаем 18-месячную гарантию на всю машину и 24-месячную гарантию на основные компоненты. Доступны бесплатные видеоролики по установке, удаленное руководство и поддержка на месте (при оптовых закупках). Пожизненное техническое обслуживание обеспечивает долгосрочную эксплуатационную надежность.
Да. Он поддерживает настройку для условий низкой температуры (-50 ℃) и высокой температуры (+ 150 ℃). Степень защиты IP68 и антикоррозийное покрытие делают его пригодным для использования в условиях влажной, пыльной и агрессивной промышленной среды.
Стандартные модели доставляются в течение 28–30 рабочих дней, а модели, изготовленные по индивидуальному заказу (специальный крутящий момент, температурный диапазон или сертификаты) – 30–45 рабочих дней.
Этот продукт сочетает в себе интеллектуальное управление, долговечность и безопасность, что делает его предпочтительным промышленным электроприводом для клиентов по всему миру в энергетической, нефтехимической, водоочистной и других отраслях. Свяжитесь с нами для получения индивидуальных решений, адаптированных к вашим эксплуатационным потребностям.
