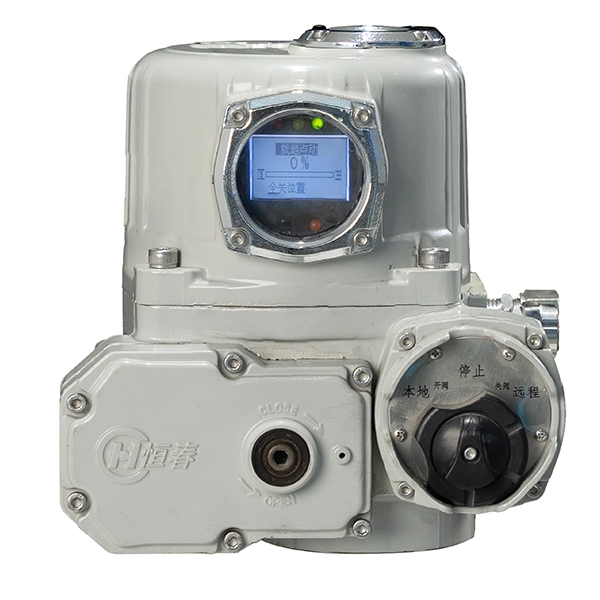

Интеллектуальные электроприводы серии HVQ объединяют цифровое управление с механической надежной конструкцией, обладают комплексной самодиагностикой, простотой эксплуатации и длительной работой без обслуживания. Благодаря зубчатой передаче они имеют компактную конструкцию и высокую эффективность, диапазон выходного угла 0–90° (опционально 360°) и широко используются в строительстве, трубопроводной, судостроительной и других отраслях промышленности.
| Количество: | |
|---|---|
Серия HVQ
Являясь основным продуктом Yangzhou Hengchun Electronics Co., Ltd., профессионального китайского производителя интеллектуальных электрических приводов , интеллектуальный электрический привод серии HVQ идеально сочетает в себе цифровое управление и механическую надежность. Этот привод, оснащенный высокоэффективной зубчатой передачей , разработан для точного управления клапанами в различных промышленных сценариях и имеет стандартный диапазон выходного угла 0–90° с дополнительной версией на 360°. Он может похвастаться комплексной самодиагностикой, гуманным простым управлением и длительной работой без обслуживания, что делает его надежным интеллектуальным решением для управления строительством, трубопроводами, судостроением и многими областями тяжелой промышленности. Являясь ключевым представителем линейки Hengchun электроприводов , он предназначен для адаптации к суровым рабочим условиям и удовлетворения высоких стандартов управления промышленной арматурой.
Двойная конструкция цифрового управления и механической стабильности обеспечивает точную передачу сигнала и стабильную механическую работу, позволяя избежать ошибок управления, вызванных неисправностями одной системы, и повысить общую безопасность систем управления клапанами .
Оснащенный степенью защиты IP67 и коррозионной стойкостью C3, он может эффективно противостоять высокой влажности, солевым брызгам и пыли, а также выдерживать широкий диапазон рабочих температур от -25 ℃ до + 70 ℃.
Поддерживает аварийное ручное управление в случае отказа шины, обеспечивая бесперебойное управление клапаном и непрерывные производственные/эксплуатационные процессы, что является важнейшей гарантией безопасности при промышленном использовании на месте.
Оптимизированная конструкция зубчатой передачи делает привод небольшим по размеру и высокой эффективности передачи, что экономит место для установки и снижает потребление энергии во время работы.
Совместимость с шиной CAN для обратной связи о рабочем состоянии в режиме реального времени и встроенная функция защиты от перегрузки, которая может эффективно предотвращать сбои системы, вызванные аномальным давлением, и продлевать срок службы клапанов и приводов.
Категория | Параметры |
Базовый вывод | Угол выхода: 0–90° (90–360° опционально) |
Источник питания | 3-фазный: 380 В переменного тока, 50 Гц; 1-фазный: 220 В переменного тока, 50 Гц Допуск по напряжению: ±10%; Допуск по частоте: ± 5 Гц |
Производительность двигателя | - Тип: Асинхронный двигатель, с высоким крутящим моментом, низкой инерцией, герметичный. - Класс изоляции: Класс F - Защита от перегрева: 130 ℃ (встроенный термовыключатель) - Рабочий цикл: двухпозиционный (S2-15мин, 60 пусков/час); Тип регулирования (S4-25%, 1200 пусков/час) |
Режимы управления | - Местное управление: управление ручкой (Открыть/Закрыть/Стоп) - Дистанционное управление: 2-проводное/3-проводное/4-проводное управление переключателем, аварийное управление ESD, пропорциональное управление 4–20 мА, Modbus RTU, Profibus DP, двухпроводная связь HCBUS-100 (все опционально) |
Функции защиты | - Защита двигателя от перегрева. - Контроль последовательности фаз питания и автоматическая коррекция - Двойная защита крутящего момента (номинальный крутящий момент 40–100 %, регулируемый) - Двойная защита (стандарт IP67, до IP68) - Ошибка энкодера, блокировка клапана, мгновенный реверс двигателя, защита от ошибок аппаратного обеспечения/параметров/управления. |
Экологическая адаптивность | - Рабочая температура: -30℃–+70℃ (взрывозащищенный тип: -20℃–+70℃) - Защита от коррозии: корпус из алюминиевого сплава с фосфатированием и пластиковым напылением; Крепления из нержавеющей стали; Позолоченные разъемы |
Взрывозащищенность и ЭМС | - Степень взрывозащиты: стандарт Exd Ⅱ BT4, до Exd Ⅱ CT4. - Устойчивость к электромагнитной совместимости: уровень Ⅲ, соответствует IEC61000-4-3. |
Обнаружение позиции | Бесконтактный абсолютный энкодер, без батареи, с памятью положения после отключения питания. |
Аналоговое управление (опция) | - Входной сигнал: 4–20 мА постоянного тока (изолированный, защита от короткого замыкания, неполярное подключение) - Сигнал обратной связи: 4–20 мА постоянного тока (точность ±0,5%, линейность ±1%, температурный дрейф <±200ppm) - Мертвая зона управления: регулируемая 0,3–5 % (по умолчанию 0,8 %). - Действие при потере сигнала: удержание положения (по умолчанию)/полное открытие/полное закрытие/предустановленное положение. |
Шинная связь (опция) | - Modbus RTU: скорость передачи данных до 38,4 Кбит/с, максимум 31 устройство в сети, максимальная дальность передачи 1200 м без ретранслятора. - Profibus DP: скорость передачи данных 9,6 Кбит/с–12 Мбит/с, макс. 126 устройств в сети, двухканальный резервный интерфейс. |
Механическая структура | - Основной корпус: алюминиевый сплав (фосфатирование и пластиковое напыление) - Червячная передача: высокопрочный бронзовый сплав. - Червяк: Высокопрочная легированная сталь (термообработанная). - Ручное управление: шестигранный ключ для аварийного режима. |
Электрическая защита | - Печатная плата: тройная защита (влага, солевой туман, пыль) - Внешние сигналы: оптопара, трехуровневая молниезащита. - Защитное заземление: латунный винт M8×10. |
Выход обратной связи | - Стандарт: 4 самоблокирующихся релейных контакта (5А при 30 В постоянного тока/250 В переменного тока, настраиваемые НО/НЗ) - Опционально: аналоговая обратная связь по положению 4–20 мА постоянного тока (защита от короткого замыкания, обнаружение обрыва цепи) |
Hengchun Actuator, производитель интеллектуальных электрических приводов серии HVQ , является предприятием, сертифицированным по стандарту ISO, со строгими системами производства и контроля качества, охватывающими весь производственный процесс от закупки компонентов до доставки готовой продукции. Все электрические приводы, включая серию HVQ, спроектированы и произведены в соответствии с международными промышленными стандартами, а продукция прошла профессиональные испытания на взрывобезопасность и эксплуатационные характеристики, что обеспечивает надежную гарантию качества для клиентов по всему миру. Независимая группа исследований и разработок компании и передовая производственная мастерская обеспечивают стабильность и стабильность работы продукта, а совершенная система послепродажного обслуживания дополнительно поддерживает долгосрочное использование интеллектуального электрического привода серии HVQ..
Специализируется на управлении клапанами в трубопроводах судового мазута, смазочного масла и охлаждающей воды. Его защита IP67 и коррозионная стойкость C3 позволяют адаптироваться к морской среде с высокой влажностью и солеными брызгами, а аварийная ручная функция обеспечивает безопасность морского судоходства.
Применяется для управления клапанами на теплоэлектростанциях и теплоэлектростанциях. Совместимость с промышленной электросетью 380 В переменного тока. Обратная связь в реальном времени по шине CAN обеспечивает интеллектуальное и эффективное управление трубопроводами электростанции, а защита от перегрузки позволяет избежать сбоев системы, вызванных аномалиями давления.
Подходит для управления клапанами в трубопроводах охлаждающей воды доменной печи и воздуха для горения. Выдерживает суровые, высокие температуры и пыльные условия металлургического производства благодаря широкой температурной адаптации и пыленепроницаемой конструкции.
Применяется для автоматического управления клапанами на насосных станциях водоснабжения и очистных сооружениях. Водо- и пыленепроницаемая конструкция адаптируется к влажным и пыльным условиям работы на открытом воздухе, а функция точного цифрового управления помогает системе водоснабжения экономить энергию и снижать потребление.
Он совместим с промышленными сетями переменного тока напряжением 380 В, которые являются стандартным источником питания для большинства промышленных сценариев. Для использования на месте не требуется никакого дополнительного оборудования для преобразования энергии.
Да, стандартный угол выхода составляет 0–90°, а для клиентов с особыми требованиями к управлению клапаном предоставляется дополнительная версия на 360° , которая может быть настроена в соответствии с реальными промышленными потребностями.
Он отличается длительной работой без технического обслуживания, а оптимизированная механическая конструкция и высококачественные компоненты сокращают объем ежедневных работ по техническому обслуживанию. В тяжелых условиях работы для обеспечения стабильной работы требуется только регулярный простой осмотр.
