Пневматический привод с кулисным механизмом

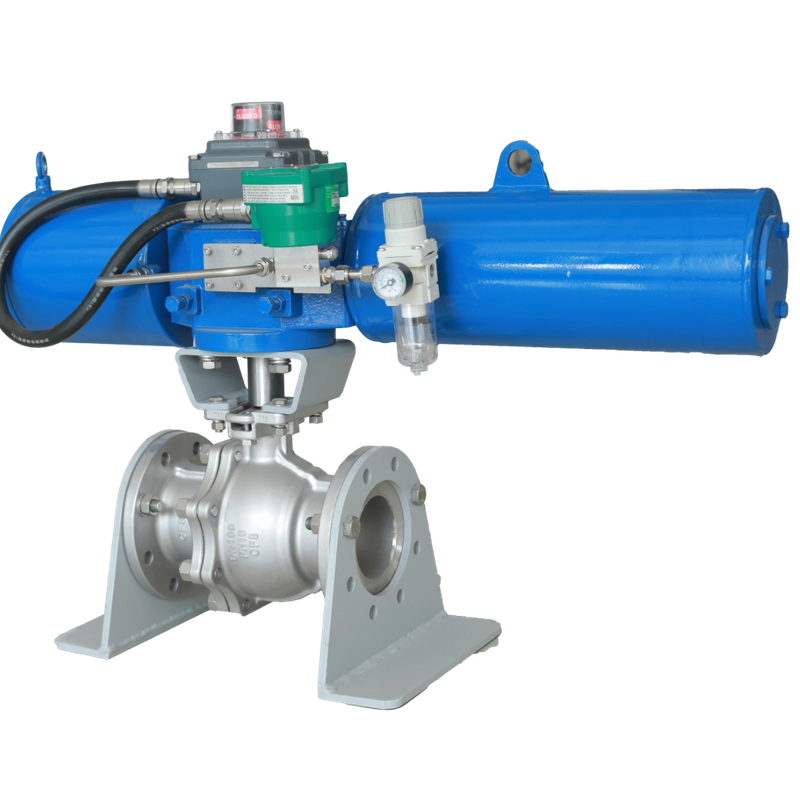

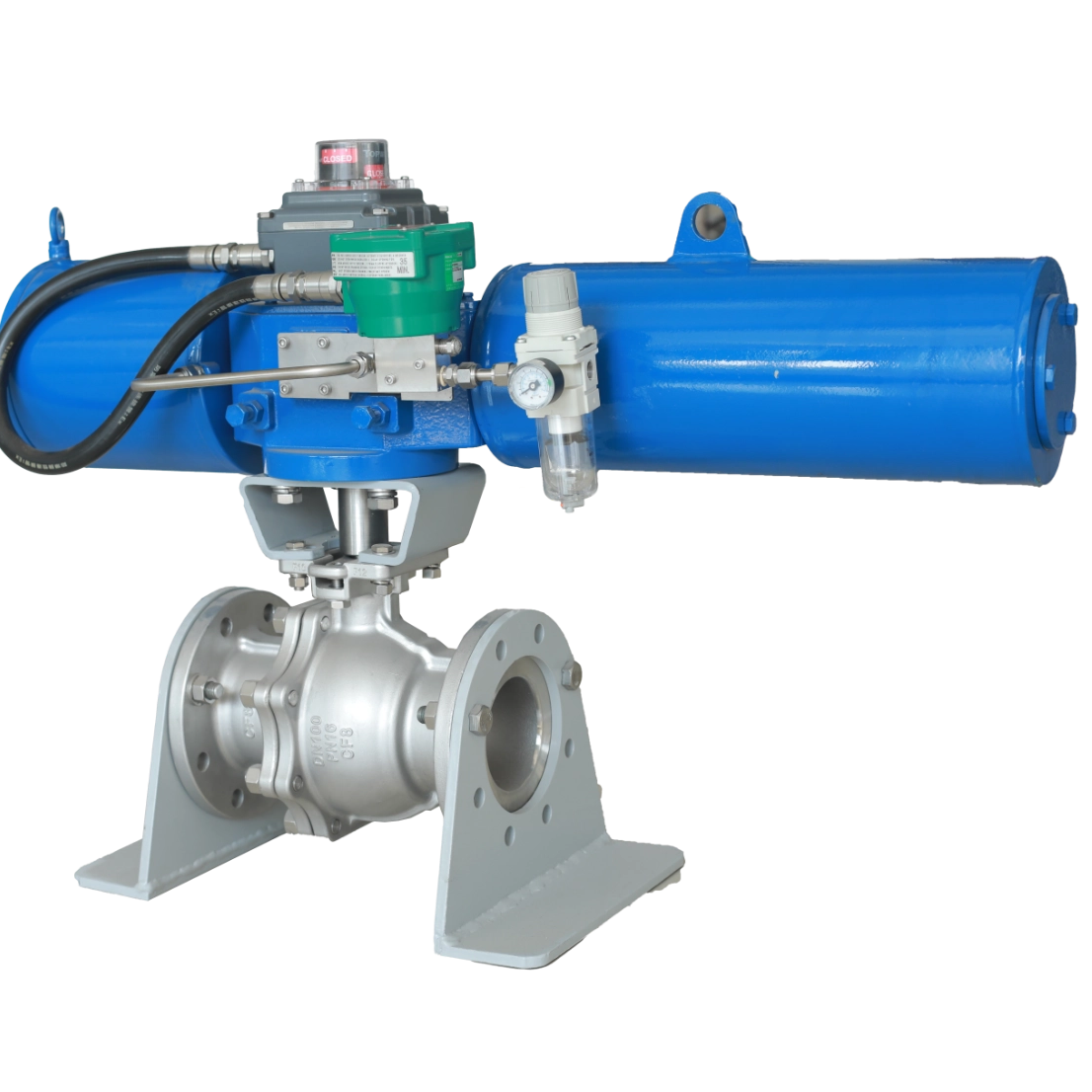

Пневматические приводы вилочного типа серии BHF представляют собой приводные устройства, в которых используется передаточный механизм вилочно-ползунного (или вилочно-роликового) механизма для эффективного преобразования линейного движения поршня во вращательное движение (угловой ход) выходного вала. Преобразование движения достигается за счет прецизионных изогнутых канавок или наклонных плоскостей, что делает этот тип важной категорией пневматических приводов с угловым ходом. Это оптимальное решение для вращательного привода, требующего высокого крутящего момента, безлюфтовой работы и широкого диапазона углового вращения, и особенно подходит для применений, требующих точного углового позиционирования и жесткой фиксации. Он служит идеальным источником энергии для привода шаровых кранов, дроссельных заслонок, воздушных заслонок, поворотных зажимов и другого оборудования.
Пневмоприводы вилочного типа подразделяются на два типа: двойного действия и с пружинным возвратом (одностороннего действия). Тип с пружинным возвратом обычно используется в условиях аварийного отключения.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
Серия BHF

Описание продукта

Знакомство с пневматическим приводом с кулисным механизмом серии BHF

Основной дизайн и функции

Пневматический привод с кулисным механизмом серии BHF представляет собой прецизионную систему привода с угловым ходом от Hengchun Actuator, надежного китайского производителя. Этот привод, оснащенный механизмом передачи вилочно-ползунков премиум-класса, эффективно преобразует линейное движение поршня во вращательное движение (90°±1°), обеспечивая безлюфтовую работу, критически важную для управления промышленной арматурой. Разработанный с учетом надежности, он служит идеальным источником энергии для шаровых кранов, дроссельных заслонок и воздушных заслонок с диапазоном крутящего момента от 40 Н·м до 50 000 Н·м (с редуктором), что делает его лучшим выбором для применений с высоким крутящим моментом в требовательных отраслях.

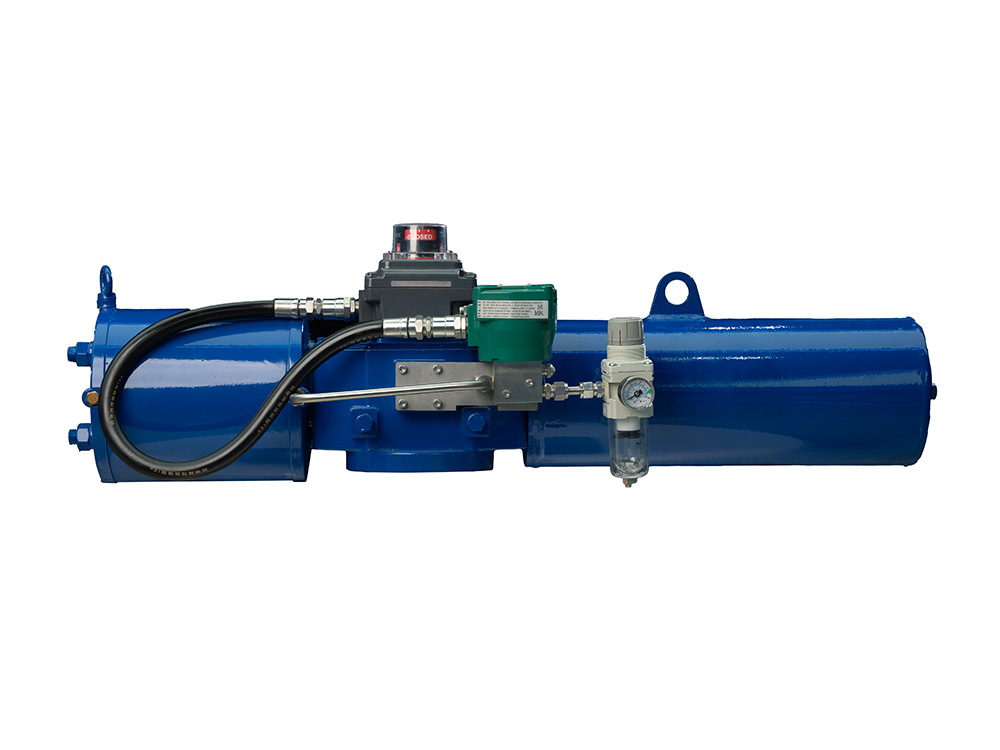

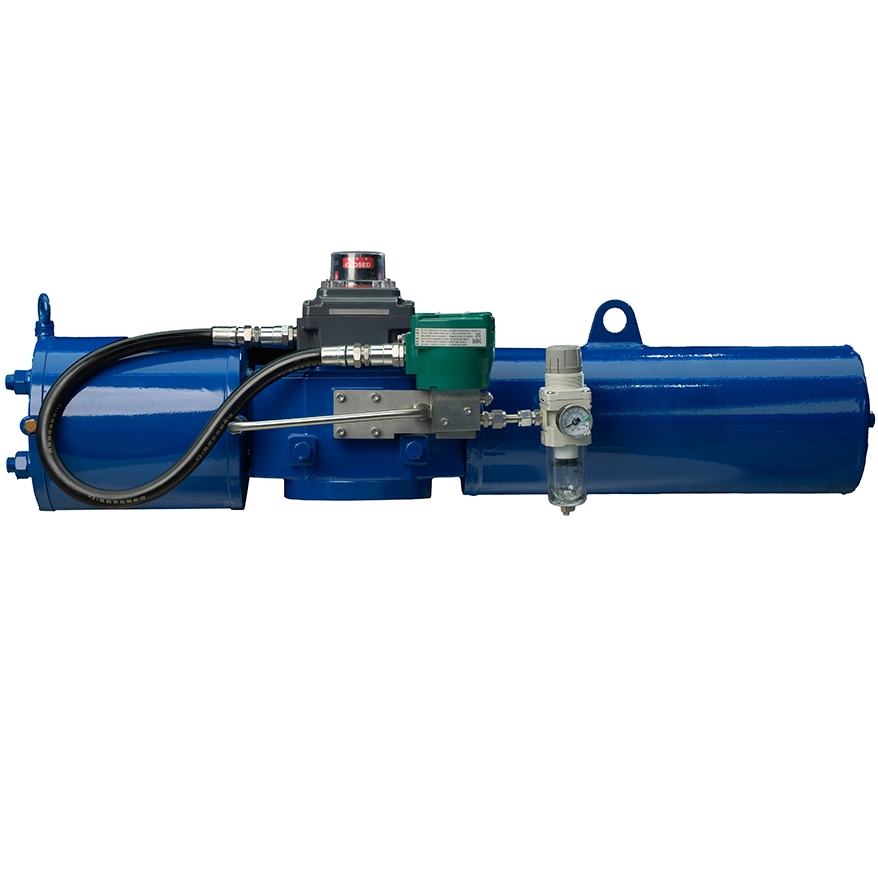

Пневматический привод с кулисным механизмом

Ключевые преимущества серии BHF

Высокий выходной крутящий момент для тяжелых условий эксплуатации

Серия BHF отличается исключительным крутящим моментом: от 40 Н·м (стандартно) до 50 000 Н·м (макс. с редуктором). Такая прочность исключает эксплуатационные сбои в системах клапанов большого диаметра, сокращая время простоя нефтегазопроводов, электростанций и химических предприятий. Его жесткая конструкция фиксации обеспечивает точное позиционирование, необходимое для управления критически важным процессом.

Универсальные режимы и соответствие требованиям безопасности

Предлагая конфигурации как с пружинным возвратом (простого действия) , так и двойного действия, привод отвечает требованиям аварийного отключения (ESD), что является жизненно важной функцией для опасных сред. Модель с пружинным возвратом автоматически сбрасывает клапаны при потере подачи воздуха, обеспечивая соответствие нормативным требованиям в нефтехимической и тепловой энергетике. Дополнительный класс взрывозащиты Exd II BT4/CT4 еще больше расширяет возможности его использования во взрывоопасных зонах.

Адаптивность к экстремальным условиям

Благодаря настраиваемому диапазону рабочих температур (-40℃~+120℃) и степени защиты IP65/IP67 серия BHF надежно работает на арктических нефтяных месторождениях, в высокотемпературных мастерских и влажных промышленных условиях. Высококачественные материалы (цилиндр из ковкого чугуна QT450, уплотнения из FKM) устойчивы к коррозии и износу, выдерживая ≥50 000 циклов открытия-закрытия при номинальной нагрузке.

Технические характеристики и гарантия качества

Критические параметры производительности

Ключевые характеристики включают номинальное рабочее давление 0,4–0,8 МПа (стандарт 0,6 МПа), герметичную конструкцию (≤(3+0,15D) см³/мин для стороны противодавления) и соответствие стандартам GB/T 12223 (фланец) и GB/T 7306.1/2 (резьба для воздушного канала). Стандартные аксессуары (индикатор открытия, ручной механизм) обеспечивают быструю установку.

Сертификаты и надежность

Серия BHF На него предоставляется 18-месячная гарантия, а строгий контроль качества Hengchun обеспечивает стабильную работу каждого устройства. сертифицирована по стандарту ISO 9001:2015 и проходит строгие испытания (1,5×номинальное давление в течение 3 минут, отсутствие утечек).

Параметры	Описание
Режим действия	Пружинный возврат (одностороннего действия)
Угол поворота выхода	90°±1°
Выходной крутящий момент	40 Н·м – 3000 Н·м (стандарт); Макс. до 50000Н·м (с редуктором)
Номинальное рабочее давление	0,4–0,8 МПа (обычно используется 0,6 МПа)
Прочность, выдерживающая давление	Рабочее давление в 1,5 раза превышает номинальное, удержание давления в течение 3 минут без утечек/деформаций.
Скорость утечки	Сторона противодавления ≤ (3+0,15D)см³/мин; Конец вала ≤ (3+0,15d)см³/мин (D=диаметр цилиндра, d=диаметр вала, единица измерения: мм)
Срок службы срабатывания	≥50 000 циклов открытия-закрытия (при номинальной нагрузке)
Рабочая температура	Стандарт: -20℃~+80℃; Пользовательская низкая температура: -40℃~+80℃; Пользовательская высокая температура: -20 ℃ ~ + 120 ℃.
Степень защиты	IP65/IP67
Взрывозащищенный класс	Exd II BT4/CT4 (опция)
Материалы	Блок цилиндров: ковкий чугун QT450/литой алюминий; Поршень: алюминиевый сплав; Уплотнения: НБР/ФКМ
Стандарт подключения	Фланцевое соединение соответствует GB/T 12223; Резьба воздушного порта соответствует GB/T 7306.1/2.
Способ монтажа	Тип кронштейна/Тип фланца
Стандартные аксессуары	Индикатор открытия, ограничитель хода, ручной механизм, обратная связь по сигналу
Дополнительные аксессуары	Электромагнитный клапан, позиционер, регулятор воздушного фильтра, запорный клапан
Гарантийный срок	18 месяцев на всю единицу
Срок поставки	25-30 рабочих дней для стандартных моделей

Таблица выходных крутящих моментов для пневматических приводов вилочного типа серии BHF
Модель	Весна	Давление источника воздуха (единица измерения: Бар)												пружинить (Нм)
		4			5			6			7			пружинить (Нм)
		Выходной крутящий момент 0° (Нм)	Выходной крутящий момент 45° (НМ)	Выходной крутящий момент 90° (НМ)	Выходной крутящий момент 0° (Нм)	Выходной крутящий момент 45° (НМ)	Выходной крутящий момент 90° (НМ)	Выходной крутящий момент 0° (Нм)	Выходной крутящий момент 45° (НМ)	Выходной крутящий момент 90° (НМ)	Выходной крутящий момент 0° (Нм)	Выходной крутящий момент 45° (НМ)	Выходной крутящий момент 90° (НМ)	0°	45°	90°
1-200 батов	1	716	347	431	1003	516	712	922	460	604	1624	881	1320	434	330	692
1-200 батов	2				859	405	515	1146	574	763	1480	770	1090	578	441	922
БФ 1-250	1	1134	548	705	1587	814	1151	2040	1080	1597	2539	1374	2089	677	518	1080
БФ 1-250	2				1361	642	824	1814	908	1237	2313	1202	1729	903	690	1440
БХФ 2-200	1	857	431	452	1222	657	818	1588	884	1184	2176	1224	1675	607	476	1012
БХФ 2-200	2				1078	544	577	1444	771	943				752	589	1253
БХФ 2-250	1	1382	673	750	1965	1027	1333	2548	1382	1915	3487	1913	2704	948	744	1581
БХФ 2-250	2				1739	850	956	2322	1204	1539				1174	921	1957
2-300 батов	1	2025	969	1114	2872	1479	1962	3720	1989	2810	5090	2755	3963	1366	1071	2276
2-300 батов	2				2547	1224	1420	3395	1734	2268				1691	1326	2818
БХФ 2-350	1	2784	1319	1545	3945	2013	2706	5106	2708	3866	6985	3749	5450	1859	1458	3098
БХФ 2-350	2				3502	1666	1968	4663	2361	3129				2302	1805	3836
БХФ 3-350	1	3404	1649	1855	4836	2517	3287	6268	3385	4719	8579	4686	6661	2324	1823	3873
БХФ 3-350	2				4283	2083	2365	5715	2951	3797				2877	2256	4795
БХФ 3-380	1	4044	1944	2218	5740	2967	3914	7436	3990	5609	10175	5524	7914	2739	2148	4565
БХФ 3-380	2				5088	2455	2827	6783	3478	4522				3391	2660	5652
БХФ 3-430	1	5227	2489	2889	7410	3799	5072	9594	5109	7256	13126	7074	10231	3507	2751	5846
БХФ 3-430	2				6575	3144	3680	8759	4454	5864				4342	3406	7237
БХФ 4-430	1	6414	3091	3510	9107	4719	6203	11800	6346	8896	16148	8786	12552	4357	3417	7261
БХФ 4-430	2				8070	3905	4474	10763	5532	7167				5394	4230	8990
БФ 4-480	1	8065	3852	4446	11439	5880	7819	14812	7907	11193	20266	10948	15786	5429	4258	9048
БФ 4-480	2				10146	4866	5665	13519	6893	9039				6721	5271	11202
БХФ 4-530	1	9897	4697	5485	14026	7168	9614	18155	9640	13743	24837	13348	19374	6618	5191	11031
БХФ 4-530	2				12450	5933	6987	16579	8404	11116				8194	6427	13657
БХФ 5-530	1	12162	5771	6740	17235	8809	11813	22309	11846	16887	30520	16402	23807	8133	6379	13555
БХФ 5-530	2				15299	7290	8586	20373	10327	13660				10069	7897	16782
БХФ 5-580	1	14636	6911	8143	20730	10549	14237	26824	14187	20330	36692	19643	28653	9740	7639	16233
БХФ 5-580	2				18411	8730	10372	24505	12368	16465				12059	9458	20098
БХФ 5-630	1	17333	8154	9672	24539	12446	16878	31745	16738	24084	43421	23176	33936	11491	9013	19152
БХФ 5-630	2				21803	10300	12318	29009	14592	19524				14227	11159	23712
БХФ 6-630	1	21460	10235	11844	30431	15622	20815	39402	21009	29786	53910	29090	42005	14424	11313	24039
БХФ 6-630	2				26997	12929	15092	35968	18316	24063				17858	14006	29763
БХФ 6-680	1	25125	11924	13923	35607	18200	24405	46090	24476	34887	63053	33890	49183	16804	13180	28007
БХФ 6-680	2				31607	15062	17737	42089	21338	28219				20805	16318	34675
БХФ 6-730	1	29070	13742	16159	41179	20975	28268	53288	28208	40377	72895	39057	56910	19366	15189	32277
БХФ 6-730	2				36568	17359	20583	48677	24592	32692				23977	18805	39962
БФ 7-680	1	32901	15724	18128	46666	24001	31893	60431	32277	45658	82685	44691	64395	22159	17380	36932
БФ 7-680	2				41390	19862	23100	55155	28139	36865				27435	21518	45725
БХФ 7-730	1	38103	18122	21078	54013	27660	36988	69923	37198	52898	95663	51504	74584	25538	20029	42563
БХФ 7-730	2				47932	22891	26854	63842	32429	42764				31618	24798	52697
7-800 батов	1	46005	21764	25558	65174	33219	44727	84343	44673	63896	115378	61855	90063	30670	24055	51117
7-800 батов	2				57871	27491	32556	77040	38946	51725				37972	29782	63287
8-800 батов	1	60999	29019	33737	86472	44292	59210	111946	59565	84683	153155	82474	119402	40893	32073	68156
8-800 батов	2				76736	36655	42983	102209	51928	68456				50630	39710	84383
8-900 батов	1	77724	36727	43220	110094	56057	75590	142463	75386	107960	194880	104381	152161	51756	40593	86259
8-900 батов	2				97771	46392	55052	130141	65721	87422				64078	50258	106797
8-1000 бельгийских франков	1	96416	45342	53819	136494	69206	93896	176572	93070	133974	241514	128866	188775	63896	50114	106493
8-1000 бельгийских франков	2				121280	57274	68541	161358	81138	108619				79109	62046	131849

Промышленное применение и варианты использования

Пневматический привод с кулисным механизмом серии BHF отличается следующими преимуществами:

Нефть и газ: аварийные клапаны, шаровые краны для трубопроводов.
Производство электроэнергии: заслонки котла, паровые регулирующие клапаны.
Очистка воды: дроссельные заслонки большого диаметра
Химические: срабатывание взрывозащищенных клапанов в реакторах.

Он легко сочетается с шаровыми кранами (DN50–DN1200) и дроссельными клапанами (DN100–DN2000), адаптируясь к различным промышленным системам управления.
