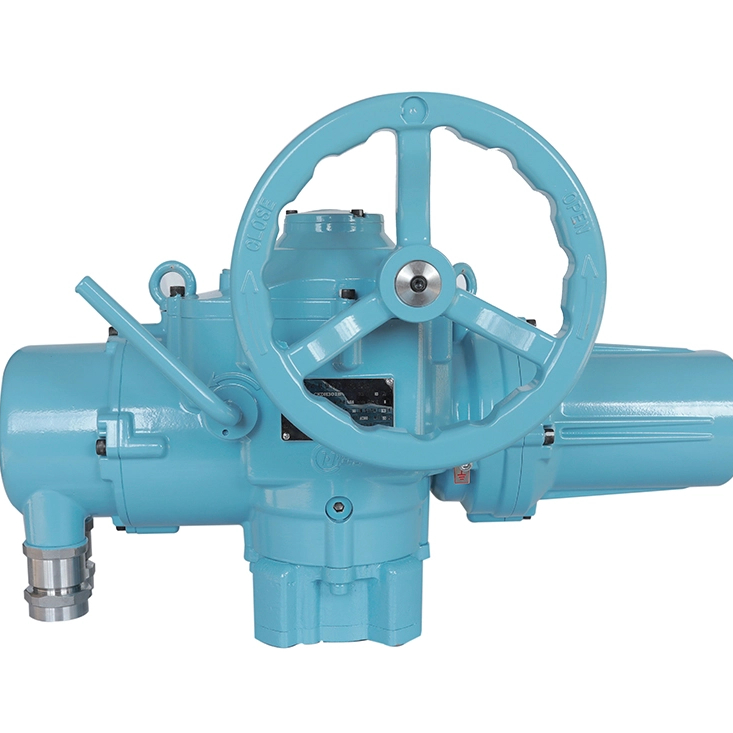

Электрический привод многооборотного клапана ядерного класса серии CKDH, класс 1E, категория K3, представляет собой основное приводное устройство, независимо разработанное Yangzhou Hengchun Electronics Co., Ltd. для атомной энергетики. Установленный вне защитной оболочки ядерных реакторов, он может стабильно работать при нормальных рабочих условиях и сейсмической нагрузке безопасного останова SL2, с расчетным сроком службы 40 лет, полностью отвечая строгим требованиям технологических систем ядерной энергетики.
| Количество: | |
|---|---|
Серия CKDH
Серия CKDH, класс 1E, категория K3, представляет собой независимое устройство привода активной зоны, предназначенное для исследований и разработок для ядерной энергетики, производимое Yangzhou Hengchun Electronics Co., Ltd. Являясь высокопроизводительным электроприводом многооборотного клапана ядерного класса , он устанавливается исключительно за пределами защитной оболочки ядерного реактора, обеспечивая стабильную и надежную работу как при нормальных рабочих условиях, так и при сейсмических нагрузках безопасного останова SL2. Этот электропривод клапана объединяет передовую механическую трансмиссию и интеллектуальные механизмы защиты, полностью отвечает строгим требованиям безопасности и производительности технологических систем атомной энергетики и широко адаптирован к линейным клапанам, таким как задвижки и шаровые краны на атомных электростанциях (АЭС).
Серия CKDH , разработанная для экстремальных и суровых условий атомной энергетики, имеет модульную конструкцию, которая оптимизирует эффективность установки и ввода в эксплуатацию на месте. Ее центр исследований и разработок уделяет приоритетное внимание сейсмостойкости, радиационной стойкости и долгосрочной эксплуатационной стабильности — трем незаменимым факторам производительности исполнительного оборудования ядерного класса, связанного с безопасностью, на АЭС.
Сертифицированный по сейсмической категории I , привод соответствует требованиям безопасного останова SL2 к сейсмической нагрузке и может сохранять полную функциональность во время проектных событий (DBE). Он способен выдерживать γ-облучение до 110×10³Гр, полностью соответствует международным стандартам ядерной безопасности по радиационной стойкости и обеспечивать стабильную работу в высокорадиационных ядерных средах.
Серия CKDH , рассчитанная на 40 лет, намного превосходит средний отраслевой уровень и соответствует требованиям эксплуатации атомных электростанций в течение жизненного цикла. Его основные компоненты, в том числе корпус редуктора ZL111, червяк из 20CrMnTi и червячная передача QAl10-4-4, изготовлены из высококачественных легированных материалов, проходят прецизионную обработку и проходят 100% строгий заводской контроль для устранения отказов по общим причинам.
Благодаря степени защиты IP68 привод обеспечивает высочайший уровень водонепроницаемости и пыленепроницаемости, адаптируясь к влажным, пыльным и агрессивным суровым условиям работы на атомных электростанциях. Он интегрирован с узлом тарельчатой пружины и профессиональным механизмом контроля крутящего момента, реализуя интеллектуальную защиту от перегрузки в реальном времени и значительно повышая эксплуатационную безопасность клапанов ядерного класса.
Категория параметра | Конкретные параметры |
Основные характеристики | Тип продукта: электрический привод многооборотного клапана ядерного класса Сертификация ядерного класса: класс электробезопасности класса 1E, сейсмическая классификация категории K3, сертификация категории сейсмичности Ⅰ. Расчетный срок службы: 40 лет Степень защиты: IP6 |
Мощность и трансмиссия | Источник питания: трехфазный источник питания переменного тока 380 В. Структура передачи: Механическая передача с червячной передачей Форма вывода: Выходной крутящий момент (выходная тяга достигается с помощью преобразовательного устройства) Применимые клапаны: задвижки для атомной энергетики, шаровые клапаны и другие линейные клапаны. |
Условия окружающей среды и рабочие условия | Сейсмостойкость: выдерживает сейсмическую нагрузку безопасного останова SL2. Устойчивость к облучению: выдерживает облучение гамма-лучами 110 × 10³Гр. Условия эксплуатации: Стабильная работа при нормальных условиях работы и условиях аварийного безопасного отключения. |
Основная защита и материал | Защита от перегрузки: дисковая пружина в сборе + механизм контроля крутящего момента для интеллектуальной защиты от перегрузки. Основные материалы: корпус коробки передач ZL111, червяк из 20CrMnTi, червячная передача QAl10-4-4. Технология обработки: прецизионная механическая обработка со строгим контролем на протяжении всего процесса. |
Структура и особенности | Особенность дизайна: Модульная архитектура. Преимущества эксплуатации и обслуживания: Удобный и эффективный монтаж и ввод в эксплуатацию; легкая разборка, сборка и обслуживание компонентов, что снижает затраты на эксплуатацию и техническое обслуживание и время простоя Область применения: область ядерной энергетики (соответствует вне защитной оболочки ядерного реактора) |
Серия CKDH строго соответствует международным стандартам ядерной безопасности, включая IEEE 382-2019 и RCC-E Chapter A5000, и имеет авторитетную сертификацию ISO. Он прошел строгие испытания на устойчивость к авариям с потерей теплоносителя (LOCA), полностью соответствует нормативным руководящим принципам Комиссии по ядерному регулированию (NRC) и соответствует требованиям к оборудованию класса 1E, предназначенному для использования в ядерных целях.
Производство привода соответствует международным системам управления качеством, таким как ISO 9001 и IAEA SG-Q. Каждое устройство проходит 100% заводские испытания, включая сейсмическое моделирование, радиационное воздействие, проверку перегрузки по крутящему моменту и испытания на защиту IP68, гарантируя, что все заводские продукты соответствуют стандартам качества ядерного уровня.
Он приводит в действие задвижки и шаровые краны в контурах охлаждения, питательной воды и дренажа ядерных островов, поддерживая стабильную работу при сейсмических нагрузках SL2 и обеспечивая непрерывную и надежную работу вспомогательных систем ядерного острова.
Применительно к приводу клапанов для технологических трубопроводов пара, питательной воды и конденсата в обычных островах, его защита IP68 и радиационная стойкость адаптируются к сложным условиям работы, обеспечивая точный контроль подачи среды и поддерживая высокоэффективную работу обычных островов.
Являясь основным устройством систем аварийного охлаждения и сброса давления, он быстро реагирует на команды открытия и закрытия клапанов в условиях аварийного безопасного останова, выполняя операции безопасного останова и обеспечивая безопасность оборудования АЭС.
Адаптированный для управления клапанами трубопроводов, транспортирующих воду, пар и другие ядерные среды, он стабильно работает в течение длительного времени в суровых ядерных условиях, обеспечивая плавную транспортировку ядерных технологических сред.
Этот электрический привод многооборотного клапана атомной энергетики специально адаптирован для линейных клапанов на атомных электростанциях, включая задвижки и шаровые клапаны, и может выдавать тягу через специальное преобразовательное устройство в соответствии с различными требованиями к приводу клапана.
Он спроектирован так, чтобы выдерживать сейсмические нагрузки безопасного отключения SL2 и гамма-излучение 110×10³Гр, со встроенным механизмом контроля крутящего момента для защиты от перегрузки. В чрезвычайных ситуациях, таких как LOCA, он может быстро реагировать на команды управления для завершения срабатывания клапана и обеспечения безопасного останова АЭС.
Являясь оригинальным производителем, компания Yangzhou Hengchun обеспечивает профессиональную техническую поддержку, пуско-наладку на месте и услуги долгосрочного технического обслуживания для серии CKDH , соответствуя ее 40-летнему расчетному сроку службы, чтобы обеспечить работу привода в течение всего жизненного цикла.
