Серия CKDYJ

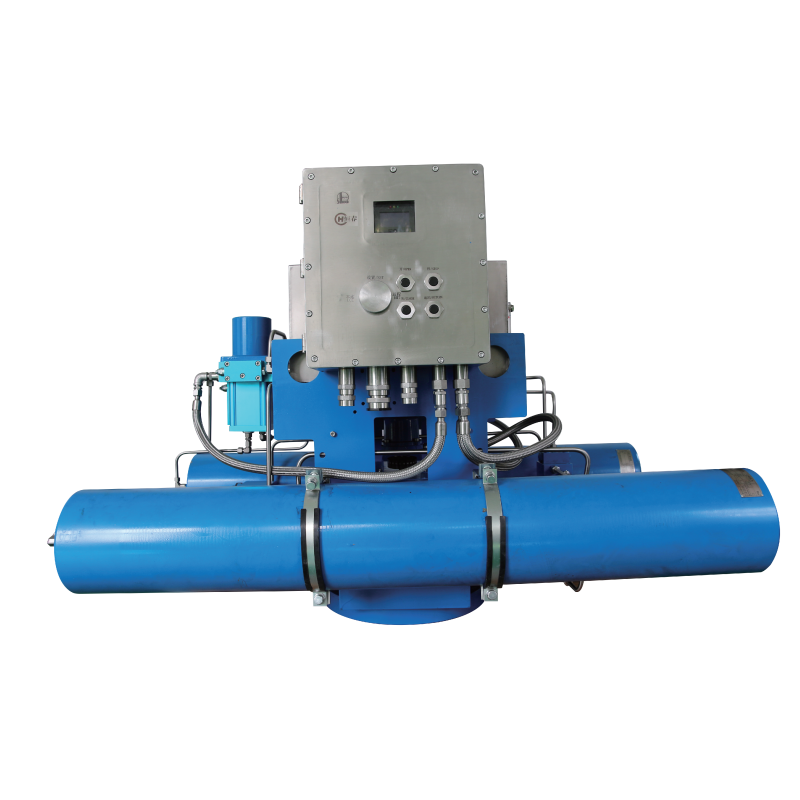

Интеллектуальный неполнооборотный электрогидравлический привод серии CKDYJ представляет собой интегрированное мехатронно-гидравлическое устройство управления терминалом, независимо разработанное компанией Yangzhou Hengchun Electronics Co., Ltd. Являясь высокопроизводительным неполнооборотным электрогидравлическим приводом , он имеет модульную интегрированную конструкцию со встроенным гидравлическим насосом и масляным баком, что устраняет необходимость во внешней подаче масла и снижает сложность установки на месте. Этот интеллектуальный привод клапана идеально подходит для дроссельных заслонок, шаровых кранов, задвижек и других типов клапанов, поддерживает режимы дистанционного/локального/инфракрасного управления и оснащен функциями аварийного отключения ESD и ручного аварийного управления, обеспечивая безопасную и надежную работу в различных рабочих условиях.
Этот промышленный привод может похвастаться выдающимися характеристиками и множеством основных преимуществ. Он отличается широким диапазоном выходного крутящего момента (800–290 000 Н·м) для адаптации к тяжелым требованиям управления клапанами, высокой скоростью срабатывания (5 Гц) и высокой точностью управления (< 0,15 % от полного хода) для точного регулирования расхода и давления. Конструкция для ввода в эксплуатацию без крышки позволяет настраивать параметры с помощью кнопок на панели или неинтрузивных инфракрасных конфигураторов, что повышает эффективность обслуживания. Оснащенный 32-битными микропроцессорами ARM автомобильного класса, он обладает мощной защитой от помех и высокой надежностью. Большой OLED-дисплей с китайско-английским интерфейсом четко отображает информацию о положении, давлении и неисправностях, а комплексная функция регистрации данных облегчает отслеживание. Он достигает максимального класса защиты IP68 и имеет класс взрывозащиты Ex d IIB T4 / Ex d IIC T4, что позволяет использовать его в суровых и опасных условиях. Кроме того, он имеет двойную защиту от избыточного давления, удержание положения при сбое питания, конструкцию с нулевой утечкой и регулировку скорости серводвигателя для предотвращения гидравлического удара и низкие требования к техническому обслуживанию. Несколько режимов связи (аналоговый, цифровой, PROFIBUS, MODBUS) обеспечивают плавную интеграцию с системами DCS/PLC.
Параметры | Описание |
Диапазон крутящего момента | Угол хода при прямом монтаже: 800 Нм - 290 000 Нм) |
Тип управления | Двухпозиционный, регулирующий, полевая шина |
Точность управления | <0,2% (Тип регулирования: <0,15%) |
Мертвая зона | 0,15%~5% (регулируемый); Повторяемость: <0,15% |
Время ответа | <0,2 с |
Класс защиты | IP65, IP68 (настраиваемый) |
Температурный диапазон | Стандартный тип: -20~70°C; Низкотемпературный вариант: -40~70°C. |
Взрывозащищенный класс | ExdIIBT4, ExdIICT4 (настраиваемый) |
Моторные технологии | Бесщеточный серводвигатель постоянного тока |
Власть | Общий тип: 750 Вт/1500 Вт/3000 Вт |
Класс изоляции двигателя | КЛАСС F (155°С) |
Напряжение источника питания | 220 В/380 В переменного тока, 50/60 Гц |
Электрическое соединение | M332 × 2 шт., M482 × 1 шт. |
Входной сигнал | 4–20 мА (регулирующего типа) или сухой контакт (двухпозиционный тип) или сигнал полевой шины |
Выходной сигнал | 4–20 мА (регулирующего типа) или сухой контакт (открытое положение, закрытое положение или сигнализация неисправности и т. д.) |
Датчик положения | Абсолютный энкодер Холла (непосредственно измеряет ход/угол выходного шпинделя) |
Датчик крутящего момента | Непосредственно возвращает выходной крутящий момент/тягу путем измерения выходного давления; Разрешение: 0,1% |
Номинальное давление системы | 12-14МПа |
Индикатор положения | Механический/Электронный |
Гидравлическое масло | Стандартное гидравлическое масло 32#; Низкотемпературное гидравлическое масло (опция для низкотемпературных условий) |
Выходной фланец | Соответствует стандартам ISO 5210/GB12222 и ISO5211/GB12223. |
Модель | Диаметр отверстия | Выходной крутящий момент 10 МПа | 14 МПа Выходной крутящий момент | Время хода (с) | ||
Двигатель 750 Вт | Мотор 1500 Вт | Мотор 3000 Вт | ||||
CKDYJ08 | 50 (Одиночный) | 800 | 1120 | 5.5 | 2.7 | 一 |
CKDYJ13 | 63 (Сингл) | 1300 | 1890 | 8 | 4 | 一 |
CKDYJ15 | 50 (двойной) | 1500 | 2100 | 9.5 | 4.6 | 一 |
CKDYJ24 | 80 (Сингл) | 2400 | 3300 | 14.5 | 7.5 | 一 |
CKDYJ30 | 63 (двойной) | 2750 | 3850 | 16 | 8 | 一 |
CKDYJ45 | 100 (Одиночный) | 4500 | 6300 | 27 | 14 | 一 |
CKDYJ50 | 80 (двойной) | 4900 | 6800 | 27 | 14 | 一 |
CKDYJ80 | 125 (Сингл) | 8200 | 11400 | 47 | 24 | 一 |
CKDYJ100 | 100 (двойной) | 9200 | 12800 | 53 | 27 | 14 |
CKDYJ120 | 140 (Сингл) | 12000 | 16800 | 64 | 32 | 16 |
CKDYJ170 | 125 (двойной) | 16300 | 22800 | 一 | 47 | 24 |
CKDYJ220 | 140 (двойной) | 22000 | 30800 | 一 | 67 | 34 |
CKDYJ300 | 160 (двойной) | 32000 | 44800 | 一 | 93 | 47 |
CKDYJ450 | 180 (двойной) | 45000 | 63000 | 一 | 128 | 64 |
CKDYJ700 | 200 (двойной) | 65000 | 91000 | 一 | 184 | 92 |
Hengchun придерживается строгого контроля качества интеллектуального неполнооборотного электрогидравлического привода серии CKDYJ : на всю машину предоставляется 18-месячная гарантия , а на основные компоненты (двигатель, контроллер и т. д.) — 24-месячная гарантия , а также пожизненное техническое обслуживание после гарантийного периода. Продукт производится в соответствии с международными стандартами и сертификацией ISO, при этом все ключевые детали проходят строгие испытания для обеспечения стабильной работы. Мы предоставляем бесплатные видеоролики по установке и удаленное техническое руководство для всех клиентов; При оптовых закупках доступно руководство по установке на месте (командировочные расходы несет покупатель). Срок поставки стандартных моделей составляет 28–30 рабочих дней, а моделей, изготовленных по индивидуальному заказу, — 30–45 рабочих дней.
Интеллектуальный неполнооборотный электрогидравлический привод серии CKDYJ широко используется в более чем 20 промышленных сценариях, охватывающих такие основные отрасли, как нефть и газ (устье скважины, магистральный трубопровод, терминал СПГ), нефтехимическая промышленность (реактор, ректификационная башня), энергетика (тепловая / ядерная энергия, фотоэлектрическая / ветровая энергия), очистка воды (водопроводные станции, очистные сооружения), металлургия (металлургический завод, завод по выплавке цветных металлов), морское машиностроение (морская нефтяная платформа, морская энергетическая система) и фармацевтическая/пищевая промышленность. Он особенно подходит для взрывозащищенных условий работы, , сценариев работы без присмотра и суровых условий с экстремальными температурами, пылью и коррозией, удовлетворяя требованиям управления промышленной арматурой в различных сложных условиях.
Предоставьте подробные параметры клапана (тип, требуемый крутящий момент), параметры рабочего состояния (давление, температура, окружающая среда) и требования к управлению (тип сигнала, потребность в обратной связи), и наша профессиональная команда бесплатно предоставит индивидуальную помощь в выборе модели.
Помимо стандартной гарантии, мы предлагаем пожизненное обслуживание, включая диагностику неисправностей, поставку запасных частей и ремонт на месте. Наша команда послепродажного обслуживания быстро реагирует и своевременно решает проблемы клиентов.
