Серия БХС

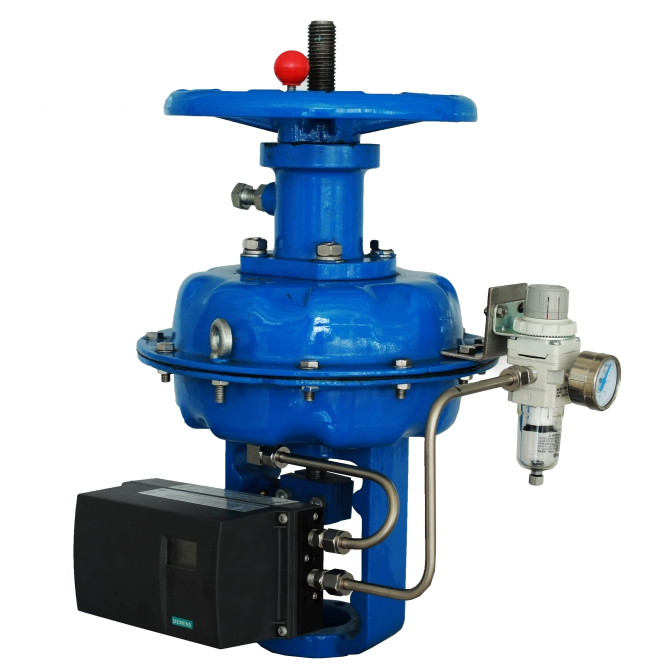

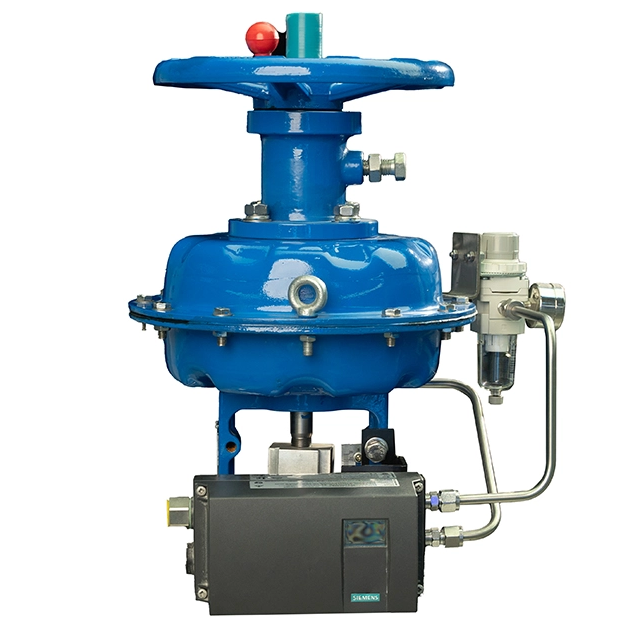

Пневматический привод мембранного типа серии BHS , изготовленный компанией Yangzhou Hengchun Electronics Co., Ltd., представляет собой высокопроизводительное пневматическое устройство управления, которое преобразует сигналы пневматического давления в точное линейное перемещение и выходное усилие через эластичные диафрагмы. Являясь основным пневматическим приводом для управления промышленными клапанами, он непосредственно приводит в движение золотник регулирующих клапанов и проходных клапанов, обеспечивая точное непрерывное регулирование и двухпозиционный контроль ключевых параметров процесса, включая расход жидкости, давление и температуру. Версия одностороннего действия, разделенная на типы с пружинным возвратом (простого действия) и двойного действия, специально разработана для условий работы в режиме аварийного отключения (ESD), что делает ее надежным выбором для контроля промышленной безопасности. Благодаря максимальной тяге одинарного действия 93 кН при давлении 5 бар эта серия отлично подходит для тяжелых условий промышленного применения.
Привод имеет номинальное рабочее давление 0,4–0,8 МПа (0,6 МПа для обычного использования) и выдерживает давление, в 1,5 раза превышающее номинальное давление. Удержание давления в течение 3 минут без утечек и деформаций обеспечивает стабильную работу в условиях высокого давления.
Использование высококачественных материалов (блок цилиндров QT450 из ковкого чугуна/литого алюминия, поршень из алюминиевого сплава, уплотнения NBR/FKM). Привод обеспечивает сверхнизкую степень утечки, отвечая строгим промышленным стандартам уплотнения на стороне противодавления и на конце вала.
Срок службы составляет ≥50 000 циклов открытия-закрытия при номинальной нагрузке, стандартная рабочая температура -20℃~+80℃ и настраиваемые версии для низких/высоких температур (-40℃~+80℃/-20℃~+120℃). Степень защиты достигает IP65/IP67, с дополнительной степенью взрывозащиты Exd II BT4/CT4 для опасных сред.
Оснащенный полным набором стандартных и дополнительных аксессуаров, он поддерживает методы монтажа с помощью кронштейна/фланца. Соответствует национальным стандартам соединений и может легко сочетаться с различными промышленными клапанами.
Параметры | Описание |
Режим действия | Пружинный возврат (одностороннего действия) |
тяга одинарного действия | 93 кН (давление: 5 бар) |
Номинальное рабочее давление | 0,4–0,8 МПа (обычно используется 0,6 МПа) |
Прочность, выдерживающая давление | Рабочее давление в 1,5 раза превышает номинальное, удержание давления в течение 3 минут без утечек/деформаций. |
Скорость утечки | Сторона противодавления ≤ (3+0,15D)см³/мин; Конец вала ≤ (3+0,15d)см³/мин (D=диаметр цилиндра, d=диаметр вала, единица измерения: мм) |
Срок службы срабатывания | ≥50 000 циклов открытия-закрытия (при номинальной нагрузке) |
Рабочая температура | Стандарт: -20℃~+80℃; Пользовательская низкая температура: -40℃~+80℃; Пользовательская высокая температура: -20 ℃ ~ + 120 ℃. |
Степень защиты | IP65/IP67 |
Взрывозащищенный класс | Exd II BT4/CT4 (опция) |
Материалы | Блок цилиндров: ковкий чугун QT450/литой алюминий; Поршень: алюминиевый сплав; Уплотнения: НБР/ФКМ |
Стандарт подключения | Фланцевое соединение соответствует GB/T 12223; Резьба воздушного порта соответствует GB/T 7306.1/2. |
Способ монтажа | Тип кронштейна/Тип фланца |
Стандартные аксессуары | Индикатор открытия, ограничитель хода, ручной механизм, обратная связь по сигналу |
Дополнительные аксессуары | Электромагнитный клапан, позиционер, регулятор воздушного фильтра, запорный клапан |
Гарантийный срок | 18 месяцев на всю единицу |
Срок поставки | 25-30 рабочих дней для стандартных моделей |
Усилие пневматических приводов диафрагменного типа серии BHS | ||||||
модель | Эффективная площадь диафрагмы (см²) | гладить | Диапазон пружины (кПа) | Давление газа (бар) | сила пружины | Сила давления газа |
БХС22 | 350 | 16 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
БХС23 | 350 | 25 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
БХС34 | 560 | 40 | 20~100 | 0.14 | 1120 | 2240 |
40~200 | 0.25 | 2240 | 2800 | |||
80~240 | 0.3 | 4480 | 3360 | |||
БХС45 | 900 | 60 | 20~100 | 0.14 | 1800 | 3600 |
40~200 | 0.25 | 3600 | 4500 | |||
80~240 | 0.3 | 7200 | 5400 | |||
БХС56 | 1500 | 100 | 20~100 | 0.14 | 3000 | 6000 |
40~200 | 0.25 | 6000 | 7500 | |||
80~240 | 0.3 | 12000 | 9000 | |||
Hengchun Actuator придерживается строгих ISO-сертифицированных систем производства и контроля качества для пневматических приводов мембранного типа серии BHS . Перед поставкой каждое устройство проходит строгие испытания на выдерживание давления, герметичность и долговечность, что обеспечивает соответствие промышленным стандартам качества. На изделие предоставляется 18-месячная гарантия на все устройство с профессиональной послепродажной поддержкой, включающей технические консультации и поставку запасных частей. Все сырье и аксессуары выбираются у квалифицированных мировых поставщиков, что дополнительно гарантирует долгосрочную надежность привода.
Пневматический привод мембранного типа серии BHS широко применяется в основных отраслях промышленности, включая нефтегазовую отрасль , производство электроэнергии и очистку воды. Типичные случаи использования включают в себя: системы аварийного отключения ESD в нефте- и газопроводах, регулирование расхода и давления технологических сред на теплоэлектростанциях, точное управление технологической арматурой водоочистки, а также двухпозиционное/регулирующее управление шаровыми кранами и регулирующими клапанами в химической перерабатывающей промышленности. Конструкция с пружинным возвратом делает его лучшим выбором для условий работы, где важна безопасность и требуется быстрое перекрытие клапана в аварийных ситуациях.
Версия с пружинным возвратом (одностороннего действия) в основном используется для рабочих условий аварийного отключения (ESD), которая может автоматически запускать сброс и закрытие клапана при потере пневматического давления, обеспечивая безопасность промышленного процесса.
Стандартные аксессуары включают индикатор открытия, ограничитель хода, ручной механизм и сигнал обратной связи; Дополнительные аксессуары включают в себя электромагнитный клапан, позиционер, регулятор воздушного фильтра и запорный клапан, что обеспечивает индивидуальную конфигурацию для различных промышленных нужд.
