Серия КНБК

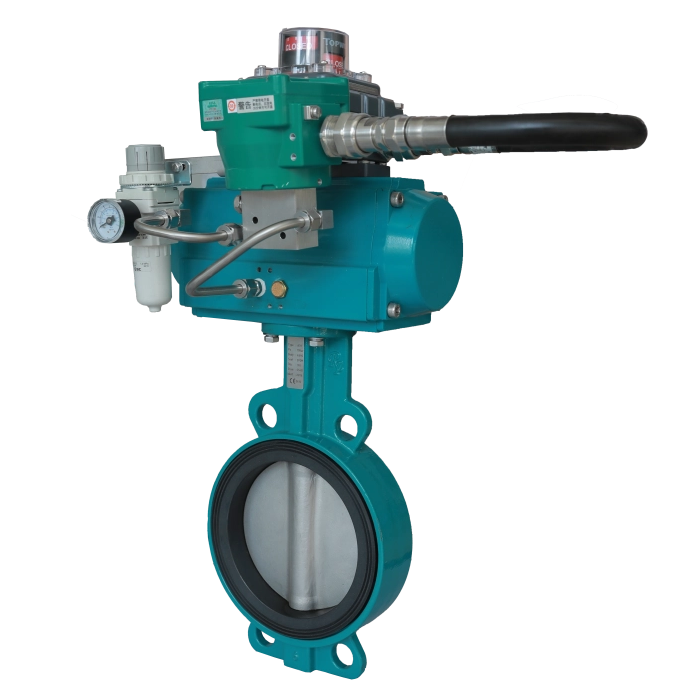

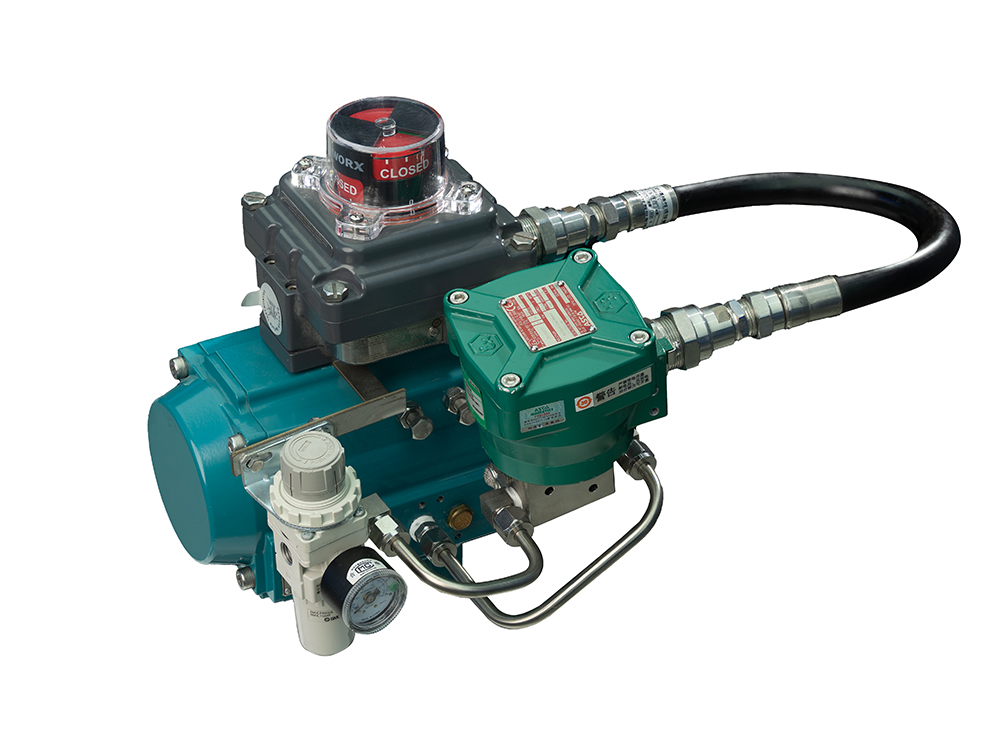

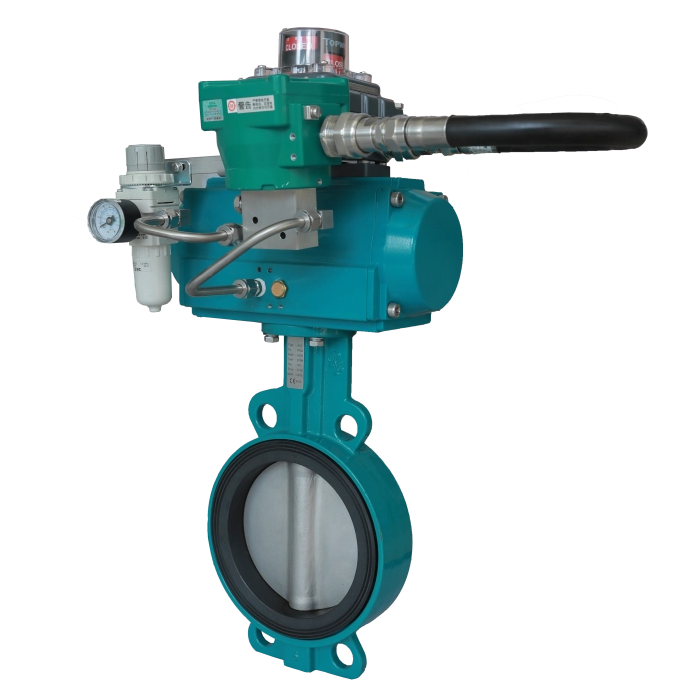

Пневматический привод с реечным механизмом серии BHA — это высокопроизводительное промышленное приводное устройство, разработанное Yangzhou Hengchun Electronics Co., Ltd., ведущим китайским производителем приводов клапанов. Этот привод использует сжатый воздух для приведения в движение двойных поршней для линейного движения, при этом прецизионная рейка встроена в поршни и входит в зацепление с шестерней выходного вала для эффективного преобразования линейного движения в точное вращательное движение (угловой ход). Он подразделяется на типы двойного и одностороннего действия и является основой для стандартизированного, высокомоментного и высоконадежного привода с угловым ходом, идеально подходящего для двухпозиционного управления клапанами, воздушными и промышленными заслонками на 90°/180° даже в тяжелых условиях эксплуатации. Вариант одностороннего действия специально разработан для условий аварийного отключения и обеспечивает критически важные показатели безопасности.
При стандартном давлении воздуха 0,6 МПа (6 бар) привод обеспечивает выходной крутящий момент/осевое усилие не менее указанного значения без остаточной деформации. Крутящий момент варьируется от 12,2 до 13024 Нм для моделей двойного действия с различными характеристиками, отвечающих различным требованиям промышленных нагрузок.
Он стабильно работает при температуре окружающей среды от -40 ℃ до 70 ℃ и диапазоне давления воздуха 0,4–0,7 МПа. Адаптация к экстремальным промышленным условиям со строгими требованиями к подаче воздуха (чистый, сухой воздух, не содержащий агрессивных газов/жидкостей).
Изготовленный из высококачественных материалов, привод обеспечивает срок службы ≥50 000 циклов открытия-закрытия при номинальной нагрузке. Без заеданий и ползания при подаче воздуха под низким давлением, что обеспечивает длительную непрерывную работу.
Параметры | Описание |
Рабочее давление | 0,4 МПа - 0,7 МПа |
Температура окружающей среды | -40℃ - 70℃ |
Требования к подаче воздуха | Чистый и сухой воздух, свободный от агрессивных газов и жидкостей. |
Стандарт подключения | Соответствует GB/T 12222 (многооборотный) и GB/T 12223 (неполнооборотный). |
Резьба воздушного порта | Соответствует GB/T 7306.1/2 и другим стандартам. |
Структурная композиция | Цилиндр, индикатор открытия, предел хода, ручной механизм, сигнал обратной связи и т. д. |
Ручное управление | Ручное управление доступно при прекращении подачи воздуха; против часовой стрелки, чтобы открыть клапан, по часовой стрелке, чтобы закрыть клапан |
Режим действия | Двустороннего действия (D), с пружинным возвратом «воздух открывает» (O), с пружинным возвратом «воздух закрывает» (C) |
Выходная производительность | При давлении воздуха 0,6 МПа, выходной крутящий момент/осевое усилие ≥ указанного значения, остаточной деформации нет. |
Герметичность | Утечка со стороны противодавления ≤ (3+0,15D)см³/мин (D = внутренний диаметр цилиндра, мм); утечка на конце вала ≤ (3+0,15d)см³/мин (d = диаметр вала, мм) |
Требования к прочности | Удержание давления в течение 3 минут при давлении, в 1,5 раза превышающем максимальное рабочее давление, без утечек и деформаций. |
Срок службы | ≥50 000 циклов открытия-закрытия при номинальной нагрузке |
Буферный механизм | Длина хода варьируется в зависимости от диаметра цилиндра; регулируемый буфер требует внешней регулировки |
Ключевые материалы | Алюминиевый сплав/бесшовная стальная труба для цилиндра; Сталь 45# с хромированием для штока поршня; ПТФЭ и другие материалы для уплотнений |
Тест без нагрузки | Отсутствие заедания и проскальзывания при подаче воздуха низкого давления (0,03 МПа для цилиндра одностороннего действия, 0,06 МПа для цилиндра двойного действия) |
Нагрузочный тест | Измеренный выходной крутящий момент/осевое усилие ≥ отмеченного значения при 0,6 МПа. |
Испытание на прочность | Удержание давления в течение 3 минут при давлении, в 1,5 раза превышающем максимальное (среда: масло или воздух) |
Тест на герметичность | Удержание давления в течение 3 минут при давлении, в 1,1 раза превышающем максимальное, измерить утечку или отсутствие падения давления в течение 5 минут. |
Таблица выходного крутящего момента для реечного пневматического привода серии BHA (двойного действия) | ||||||
модель | Давление подачи воздуха (единица измерения: бар) 2. Как работает пневматический привод? 3. В чем разница между пневматическими приводами одностороннего и двойного действия? | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
выходной крутящий момент (Нм) | ||||||
52 | 12.2 | 16.2 | 20.3 | 24.3 | 28.4 | 32.4 |
63 | 21.3 | 28.4 | 35.5 | 42.6 | 49.7 | 56.8 |
75 | 30.2 | 40.2 | 50.3 | 60.3 | 70.4 | 80.4 |
83 | 46.2 | 61.6 | 77 | 92.4 | 107.8 | 123.2 |
92 | 68.1 | 90.8 | 113.5 | 136.2 | 158.9 | 181.6 |
105 | 99 | 132 | 165 | 197 | 230 | 263 |
125 | 155 | 206 | 258 | 309 | 361 | 412 |
140 | 263 | 350 | 438 | 525 | 613 | 700 |
160 | 401 | 534 | 668 | 801 | 935 | 1068 |
190 | 647 | 862 | 1078 | 1293 | 1509 | 1724 |
210 | 789 | 1052 | 1315 | 1578 | 1841 | 2104 |
240 | 1160 | 1546 | 1933 | 2319 | 2706 | 3092 |
270 | 1761 | 2348 | 2935 | 3522 | 4109 | 4696 |
300 | 2289 | 3052 | 3815 | 4578 | 5341 | 6104 |
350 | 3428 | 4570 | 5713 | 6855 | 7998 | 9140 |
400 | 4884 | 6512 | 8140 | 9768 | 11396 | 13024 |
Таблица выходных крутящих моментов для реечного пневматического привода серии BHA (одностороннего действия) | ||||||
модель | Количество пружин | Давление подачи воздуха (единица измерения: бар) | ||||
3 | 4 | 5 | ||||
Выходной крутящий момент 0° | Выходной крутящий момент 90° | Выходной крутящий момент 0° | Выходной крутящий момент 90° | Выходной крутящий момент 0° | ||
63 | 6 | 13.1 | 8.8 | 20.2 | 15.9 | 27.3 |
8 | 10.4 | 4.6 | 17.5 | 11.7 | 24.6 | |
10 | 14.7 | 7.5 | 21.8 | |||
12 | 19.1 | |||||
75 | 6 | 17.5 | 12.8 | 27.5 | 22.8 | 37.6 |
8 | 13.3 | 7 | 23.3 | 17 | 33.4 | |
10 | 19.1 | 11.1 | 29.2 | |||
12 | 25 | |||||
83 | 6 | 27.2 | 18.6 | 42.6 | 34 | 58 |
8 | 20.9 | 9.4 | 36.3 | 24.8 | 51.7 | |
10 | 30 | 15.6 | 45.4 | |||
12 | 39 | |||||
92 | 6 | 40.1 | 27.1 | 62.8 | 49.8 | 85.5 |
8 | 31.1 | 13.1 | 53.8 | 35.8 | 76.5 | |
10 | 44.8 | 22.8 | 67.5 | |||
12 | 57.5 | |||||
105 | 6 | 60.7 | 39.7 | 93.6 | 72.6 | 126.5 |
8 | 48.7 | 20.7 | 81.6 | 53.6 | 114.5 | |
10 | 68.6 | 33.6 | 101.5 | |||
12 | 89.5 | |||||
125 | 6 | 92.5 | 60.5 | 144 | 112 | 195.5 |
8 | 71.5 | 29.5 | 123 | 81 | 174.5 | |
10 | 102 | 50 | 153.5 | |||
12 | 132.5 | |||||
140 | 6 | 160.5 | 108.5 | 248 | 196 | 335.5 |
8 | 125.5 | 2.5 | 213 | 90 | 300.5 | |
10 | 179 | 93 | 266.5 | |||
12 | 232.5 | |||||
160 | 6 | 232.5 | 150.5 | 366 | 284 | 499.5 |
8 | 177.5 | 67.5 | 311 | 201 | 444.5 | |
10 | 255 | 117 | 388.5 | |||
12 | 332.5 | |||||
190 | 6 | 419.5 | 294.5 | 635 | 510 | 850.5 |
8 | 343.5 | 177.5 | 559 | 393 | 774.5 | |
10 | 483 | 276 | 698.5 | |||
12 | 622.5 | |||||
210 | 6 | 476 | 357 | 739 | 620 | 1002 |
8 | 372 | 214 | 635 | 477 | 898 | |
10 | 531 | 333 | 794 | |||
12 | 690 | |||||
240 | 6 | 692.5 | 529.5 | 1079 | 916 | 1465.5 |
8 | 534.5 | 319.5 | 921 | 706 | 1307.5 | |
10 | 768 | 496 | 1154.5 | |||
12 | 999.5 | |||||
270 | 6 | 1125 | 867 | 1712 | 1454 | 2299 |
8 | 913 | 569 | 1500 | 1156 | 2087 | |
10 | 1288 | 858 | 1875 | |||
12 | 1663 | |||||
300 | 6 | 1413 | 1016 | 2176 | 1779 | 2939 |
8 | 1121 | 592 | 1884 | 1355 | 2647 | |
10 | 1592 | 930 | 2355 | |||
12 | 2063 | |||||
350 | 6 | 2019.5 | 1384.5 | 3162 | 2527 | 4304.5 |
8 | 1540.5 | 703.5 | 2683 | 1846 | 3825.5 | |
10 | 2224 | 1165 | 3366.5 | |||
12 | 2896.5 | |||||
400 | 8 | 2784 | 1592 | 4412 | 3220 | 6040 |
10 | 2260 | 769 | 3888 | 2397 | 5516 | |
12 | 3363 | 1574 | 4991 | |||
Компания Hengchun придерживается строгого контроля качества реечного пневматического привода серии BHA , при этом все агрегаты перед поставкой проходят полный набор строгих испытаний: испытание на холостом ходу (подача воздуха под низким давлением без заклинивания), испытание на нагрузку (крутящий момент/осевое усилие соответствует указанному значению 0,6 МПа), испытание на прочность (3-минутное выдерживание давления при 1,5-кратном максимальном рабочем давлении, отсутствие утечек/деформаций) и испытание на герметичность (3-минутное выдерживание давления) при рабочем давлении 1,1×max, аномальных утечек нет). Привод соответствует китайским национальным стандартам и сертификации производителя ISO, обеспечивая стабильное качество и надежную работу для промышленного применения.
Основное применение реечного пневматического привода — это привод шаровых кранов и дроссельных заслонок в нефтегазовой, энергетической и водоочистной отраслях, трех основных отраслях, которые обслуживает компания Hengchun, обеспечивая точное двухпозиционное управление трубопроводами для жидкости.
Он широко применяется для управления воздушными заслонками в системах вентиляции и промышленными заслонками в тяжелом производстве, благодаря стабильному угловому ходу хода, обеспечивающему точную регулировку расхода и объема воздуха.
Прочная конструкция конструкции и широкая температурная адаптация делают его пригодным для промышленных условий работы на открытом воздухе, с высокой влажностью и низкой температурой, например, на морских нефтяных платформах и открытых электростанциях.
Стандартное рабочее давление подачи воздуха составляет от 4 до 7 бар (0,4–0,7 МПа), привод также может работать с максимальным давлением воздуха 8 бар для более высокого выходного крутящего момента (подробную информацию см. в официальной таблице выходного крутящего момента).
Он использует сжатый воздух для приведения в движение двойных поршней для линейного движения; прецизионная рейка на поршнях входит в зацепление с шестерней выходного вала, преобразуя линейное движение во вращательное угловое движение для привода клапанов и амортизаторов для двухпозиционного управления.
Приводы двойного действия используют сжатый воздух как для открытия, так и для закрытия, тогда как приводы одностороннего действия используют сжатый воздух для одного действия (открытие/закрытие) и пружину для обратного действия. Модели одностороннего действия специально используются для условий аварийного отключения, а модели двойного действия — для регулярного непрерывного управления.
