Серия CKDYM

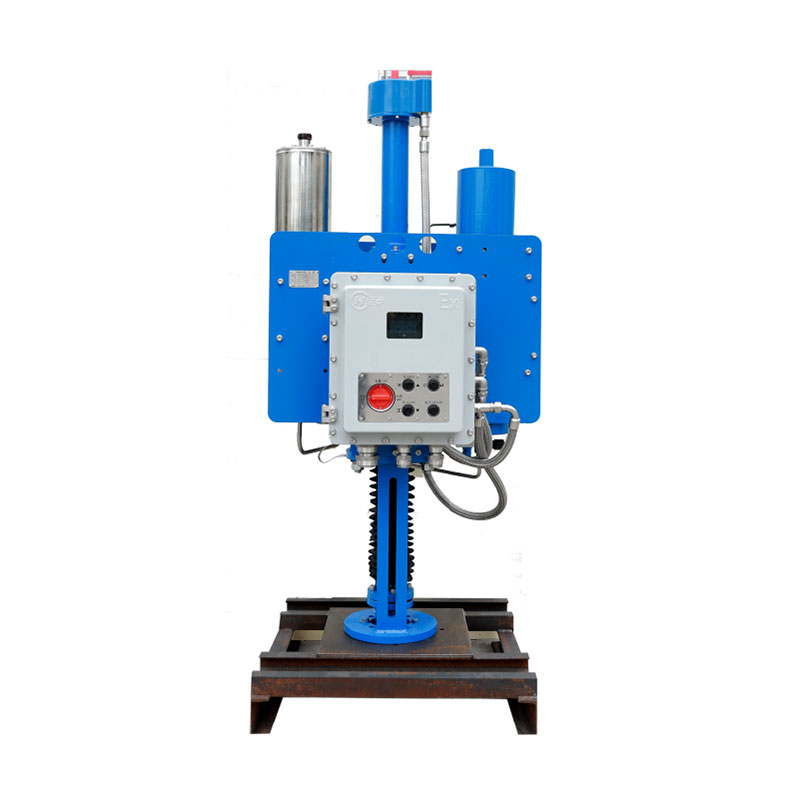

Гидравлический привод линейного хода серии CKDYM — это высокоточный концевой блок управления для систем промышленной автоматизации, разработанный Hengchun Actuator — ведущим китайским производителем электрогидравлических актуаторов . Объединяя передовые электрогидравлические сервоприводы и технологии интеллектуального управления, этот привод обеспечивает точное согласование тягового момента для линейных клапанов, переопределяя надежность и эффективность управления промышленными клапанами. Приводимый в действие серводвигателем и гидравлическим насосом высокого давления, он отличается быстрым запуском (0,5 с) и энергопотреблением на 30 % ниже, чем традиционные гидравлические системы, с корпусом с двойным уплотнением IP68 и опциональной взрывозащищенной конструкцией. Широко применяемый в энергетическом, нефтехимическом и нефтегазовом секторах, он поддерживает локальное/дистанционное управление/управление по шине и бесшовную интеграцию РСУ/ПЛК, становясь ключевым компонентом автоматизированных промышленных процессов.
Этот гидравлический привод с линейным ходом имеет диапазон усилий от 9 до 500 кН, что позволяет адаптировать его как для легких, так и для тяжелых условий эксплуатации. Он обеспечивает базовую точность позиционирования ±0,5%, при этом тип регулирования достигает <0,15% точности управления при полном ходе и обеспечивает быструю скорость отклика 5 Гц, что обеспечивает точную настройку для динамичных промышленных процессов. Оснащенный абсолютным энкодером Холла и датчиком крутящего момента высокого разрешения, он обеспечивает точную обратную связь по ходу и тяге в режиме реального времени.
Он поддерживает ввод в эксплуатацию без крышки с помощью инфракрасного пульта дистанционного управления и кнопок панели, а также 32-битный микропроцессор ARM для надежной защиты от помех. Привод имеет комплексные функции защиты (обрыв фазы, защита от перегрева, защита от опрокидывания) и двойная защита от избыточного давления, позволяющая аварийное ручное управление и удержание положения при сбое питания с помощью встроенного аккумулятора.
Благодаря конструкции с нулевой утечкой и низкими требованиями к техническому обслуживанию он имеет настраиваемый класс защиты IP65/IP68 и класс взрывозащиты Ex d IIB T4/Ex d IIC T4, подходящий для суровых и опасных сред. Настраиваемые фланцы и приводные валы подходят к большинству линейных клапанов, а многосигнальный вход/выход обеспечивает широкую совместимость с промышленными системами управления.
Параметры | Описание |
Диапазон крутящего момента | линейный ход, прямой монтаж: 9 кН~500 кН |
Тип управления | Двухпозиционный, регулирующий, полевая шина |
Точность управления | <0,2% (Тип регулирования: <0,15%) |
Мертвая зона | 0,15%~5% (регулируемый); Повторяемость: <0,15% |
Время ответа | <0,2 с |
Класс защиты | IP65, IP68 (настраиваемый) |
Температурный диапазон | Стандартный тип: -20~70°C; Низкотемпературный вариант: -40~70°C. |
Взрывозащищенный класс | ExdIIBT4, ExdIICT4 (настраиваемый) |
Моторные технологии | Бесщеточный серводвигатель постоянного тока |
Власть | Общий тип: 750 Вт/1500 Вт/3000 Вт |
Класс изоляции двигателя | КЛАСС F (155°С) |
Напряжение источника питания | 220 В/380 В переменного тока, 50/60 Гц |
Электрическое соединение | M332 × 2 шт., M482 × 1 шт. |
Входной сигнал | 4–20 мА (регулирующего типа) или сухой контакт (двухпозиционный тип) или сигнал полевой шины |
Выходной сигнал | 4–20 мА (регулирующего типа) или сухой контакт (открытое положение, закрытое положение или сигнализация неисправности и т. д.) |
Датчик положения | Абсолютный энкодер Холла (непосредственно измеряет ход/угол выходного шпинделя) |
Датчик крутящего момента | Непосредственно возвращает выходной крутящий момент/тягу путем измерения выходного давления; Разрешение: 0,1% |
Номинальное давление системы | 12-14МПа |
Индикатор положения | Механический/Электронный |
Гидравлическое масло | Стандартное гидравлическое масло 32#; Низкотемпературное гидравлическое масло (опция для низкотемпературных условий) |
Выходной фланец | Соответствует стандартам ISO 5210/GB12222 и ISO5211/GB12223. |
Модель | Диаметр отверстия (мм) | Тяга 10 МПа (кН) | 14 МПа (кН) | скорость (мм/сек) | |||
Двигатель 750 Вт | Мотор 1500 Вт | Мотор 3000 Вт | Двигатель 1500+3000 Вт | ||||
CKDYM13 | 40 | 9 | 13 | 36 | 67 | 一 | 一 |
СКДИМ20 | 50 | 14 | 20 | 23 | 43 | 86 | 一 |
СКДИМ30 | 63 | 22 | 31 | 15 | 27 | 55 | 82 |
СКДИМ50 | 80 | 36 | 51 | 一 | 17 | 33 | 50 |
CKDYM80 | 100 | 57 | 80 | 一 | 11 | 21 | 32 |
СКДИМ120 | 125 | 89 | 125 | 一 | 7 | 14 | 21 |
СКДИМ150 | 140 | 113 | 158 | 一 | 5 | 11 | 16 |
СКДИМ200 | 160 | 147 | 206 | 一 | 4 | 8 | 13 |
СКДИМ300 | 200 | 228 | 320 | 一 | 3 | 5 | 8 |
СКДИМ500 | 250 | 370 | 510 | 一 | 2 | 3 | 5 |
Hengchun Actuator придерживается строгих стандартов производства и контроля качества для каждого гидравлического привода линейного хода серии CKDYM . Мы предоставляем 18-месячную гарантию на всю машину и 24-месячную гарантию на основные компоненты (двигатель, контроллер, гидравлический насос). Пожизненное техническое обслуживание доступно после гарантийного периода. Для всех клиентов предоставляются бесплатные видеоролики по установке и удаленное техническое руководство; Для оптовых заказов предлагается поддержка установки на месте (командировочные расходы несет покупатель). Срок поставки стандартных моделей составляет 28–30 рабочих дней, а моделей, изготовленных по индивидуальному заказу, — 30–45 рабочих дней, что обеспечивает своевременную и надежную поставку.
Привод устьевых шаровых кранов и запорных клапанов трубопроводов, отвечающих требованиям аварийного отключения ESD и взрывобезопасности для морских платформ и магистральных нефте- и газопроводов.
Управление главными паровыми запорными клапанами и регулирующими клапанами питательной воды на тепловых/атомных электростанциях с серворегулированием скорости, предотвращающим гидравлические удары и обеспечивающим стабильную работу.
Точное регулирование питающих клапанов реакторов на нефтехимических заводах и выпускных клапанов отстойников на водопроводных станциях, конструкция с нулевой утечкой снижает потери среды и вторичное загрязнение.
Укажите параметры вашего клапана (тип, требуемое усилие), данные о рабочем состоянии (температура, давление) и требования к управлению (тип сигнала, режим связи). Наша профессиональная команда предложит бесплатные и точные рекомендации по выбору модели.
Да. Мы предлагаем фланцы, приводные валы, изготавливаемые по индивидуальному заказу, с учетом классов защиты и взрывозащиты, соответствующих вашим конкретным потребностям в промышленной арматуре и рабочей среде.
