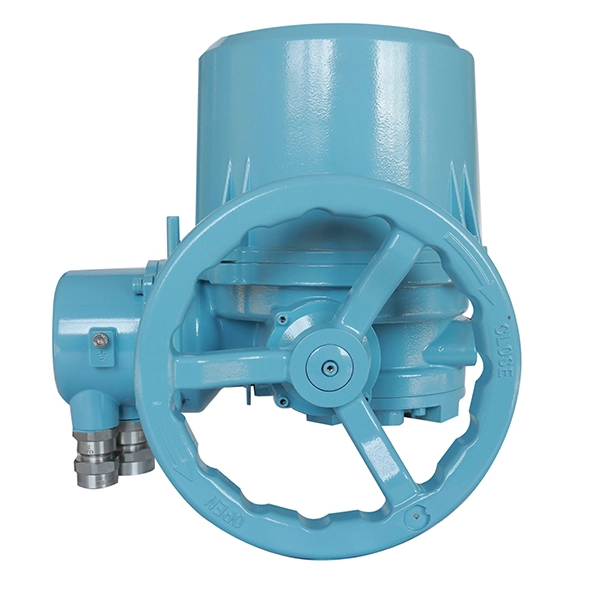

Четвертьоборотный электрический привод клапана серии CKDJH, класс 1E, категория K3, представляет собой специальное приводное устройство для атомной энергетики, подходящее для поворотных клапанов 0–90°, таких как шаровые краны и дроссельные заслонки. Он соответствует требованиям электробезопасности класса 1Е и категории безопасного отключения К3, прошел квалификационные испытания на сейсмическую и радиационную стойкость ядерного класса. Привод выдерживает гамма-облучение 110×10³Гр и стабильно работает при сейсмической нагрузке SL2, имеет степень защиты IP68. Приняв стандартное фланцевое соединение ISO5211, он охватывает диапазон крутящего момента 60–2500 Н·м и доступен в двухпозиционном и регулирующем типах. Широко применяемый в ядерных, обычных, вспомогательных системах безопасности и системах транспортировки технологической среды атомных электростанций, он обеспечивает безопасное и стабильное приводное решение атомного класса для открытия, закрытия и регулирования клапанов атомной энергетики.
| Количество: | |
|---|---|
Серия CKDJH
Четвертьоборотный электрический привод клапана серии CKDJH класса 1E категории K3 представляет собой профессиональное специальное приводное устройство для атомной энергетики, независимо разработанное Yangzhou Hengchun Electronics Co., Ltd., ведущим китайским производителем приводов клапанов. Этот электрический привод клапана, предназначенный для использования в атомной энергетике, специально разработан для применения в ядерной энергетике и предназначен для поворотных клапанов 0–90°, включая шаровые краны и дроссельные клапаны, которые служат основным приводным компонентом для управления клапанами атомной энергетики. Он полностью соответствует требованиям по электробезопасности класса 1Е и требованиям безопасного останова категории К3 для объектов атомной энергетики, а также прошел строгие квалификационные испытания на сейсмическую и радиационную стойкость. Являясь высокопроизводительным четвертьоборотным электроприводом , он сочетает в себе надежную несущую способность, адаптируемость к экстремальным условиям и точное управление, обеспечивая безопасное и стабильное приводное решение для открытия, закрытия и регулирования клапанов атомной энергетики во всех основных системах атомных электростанций.
Наиболее заметным преимуществом серии CKDJH являются ее превосходные противорадиационные и сейсмические характеристики, которые могут выдерживать гамма-излучение 110×10 Гр и стабильно работать при сейсмической нагрузке SL2. Полностью отвечающее жестким экологическим требованиям атомных электростанций.
Имея степень защиты IP68 , привод устойчив к пыли и глубокому погружению в воду, адаптируясь к сложным условиям работы атомных энергетических систем. Он использует фланцевое соединение международного стандарта ISO5211, что обеспечивает универсальное соответствие клапанам ядерного класса, а также простоту установки и замены.
Охватывая диапазон крутящего момента 60–2500 Н·м, привод может удовлетворить потребности привода различных спецификаций поворотных клапанов атомной энергетики. Он доступен в двухпозиционном и регулирующем типах, поддерживая как простое управление переключателями, так и точное регулирование расхода среды клапанами.
Он получил сертификат по электробезопасности класса 1Е и категории безопасного останова К3, а все эксплуатационные показатели прошли официальные ядерные квалификационные испытания, обеспечивающие безопасность и надежность его эксплуатации в ядерно-энергетических системах.
Категория параметра | Конкретные параметры |
Основные характеристики | Тип продукта: Электропривод четвертьоборотного клапана ядерного класса Сертификация ядерного класса: класс электробезопасности класса 1E, сейсмическая классификация категории K3, сертификация категории сейсмичности Ⅰ. Расчетный срок службы: 40 лет Степень защиты: IP6 |
Мощность и трансмиссия | Источник питания: трехфазный источник питания переменного тока 380 В. Структура передачи: Механическая передача с червячной передачей Форма вывода: Выходной крутящий момент (выходная тяга достигается с помощью преобразовательного устройства) Применимые клапаны: задвижки для атомной энергетики, шаровые клапаны и другие линейные клапаны. |
Условия окружающей среды и рабочие условия | Сейсмостойкость: выдерживает сейсмическую нагрузку безопасного останова SL2. Устойчивость к облучению: выдерживает облучение гамма-лучами мощностью 110×10 Гр. Условия эксплуатации: Стабильная работа при нормальных рабочих условиях и аварийное безопасное отключение. |
Основная защита и материал | Защита от перегрузки: дисковая пружина в сборе + механизм контроля крутящего момента для интеллектуальной защиты от перегрузки. Основные материалы: корпус редуктора ZL111, червяк из 20CrMnTi, червячная передача QA110-4-4. Технология обработки: прецизионная механическая обработка со строгим контролем на протяжении всего процесса. |
Структура и особенности | Особенность дизайна: Модульная архитектура. Преимущества эксплуатации и обслуживания: Удобный и эффективный монтаж и ввод в эксплуатацию; легкая разборка, сборка и обслуживание компонентов, что снижает затраты на эксплуатацию и техническое обслуживание и время простоя Область применения: область ядерной энергетики (соответствует вне защитной оболочки ядерного реактора) |
Компания Hengchun строго соблюдает стандарты качества атомной энергетики и требования международной сертификации ISO при производстве серии CKDJH . Вся продукция прошла полноценные квалификационные испытания ядерного уровня, включая испытания на сейсмостойкость, радиационную стойкость, устойчивость к высоким и низким температурам, а также испытания на надежность длительной эксплуатации. Весь производственный процесс реализует замкнутый контроль качества, от закупки сырья до обработки компонентов, сборки и заводского контроля, с несколькими узлами контроля качества, чтобы гарантировать, что каждый четвертьоборотный электрический привод клапана ядерного класса соответствует строгим эксплуатационным требованиям атомных электростанций. Продукт также имеет полную систему гарантий качества послепродажного обслуживания, предоставляя решения по технической поддержке и техническому обслуживанию для клиентов атомной энергетики по всему миру.
Адаптированный для линейных клапанов, таких как задвижки и шаровые клапаны, привод управляет открытием и закрытием клапанов в контурах охлаждения, питательной воды и дренажа ядерного острова и стабильно работает при сейсмической нагрузке SL2, обеспечивая непрерывную и надежную работу вспомогательных систем ядерного острова.
Применяемый для управления клапанами технологических трубопроводов пара, питательной воды и конденсата, его степень защиты IP68 и радиационная стойкость адаптируются к сложным условиям работы обычного острова, обеспечивая точный контроль подачи среды и поддерживая высокоэффективную работу обычного острова.
Являясь основным компонентом привода систем аварийного охлаждения и сброса давления, он быстро реагирует на команды управления клапанами в условиях аварийного безопасного останова для выполнения операций безопасного останова, обеспечивая безопасность атомного энергетического оборудования.
Используемый для приведения в действие клапанов трубопроводов, транспортирующих воду, пар и другие технологические среды ядерного качества, он может стабильно работать в течение длительного времени в суровых условиях ядерной энергетики, обеспечивая плавную транспортировку технологических сред.
Серия CKDJH представляет собой специализированное приводное устройство ядерного класса, предназначенное исключительно для атомных электростанций, и широко применяется в ядерных островах, обычных островах, вспомогательных системах ядерной безопасности и системах транспортировки технологической среды на атомных электростанциях по всему миру.
Да, основываясь на фактических характеристиках клапана и требованиях к рабочему состоянию заказчиков атомной энергетики, мы можем обеспечить индивидуальную регулировку диапазона крутящего момента и режимов работы, а также предоставить вспомогательные технические решения и рекомендации по установке.
