Трубопроводы природного газа протянулись на тысячи километров через отдаленные пустыни, горы и регионы вечной мерзлоты — часто без доступа к энергосистеме. В таких условиях газомасляные приводы (также называемые пневмогидравлическими или газогидравлическими приводами) представляют собой автономное и надежное решение для управления клапанами, используя в качестве источника энергии давление собственного газа в трубопроводе. В этом руководстве объясняется, как они работают, когда их использовать и чем они отличаются от электрических и гидравлических альтернатив.
Газомасляный привод — это тип привода клапана, который использует природный газ под давлением из трубопровода в качестве основного источника энергии, а гидравлическое масло — в качестве среды управления и передачи. В отличие от электрических приводов, которым требуется внешнее питание, или чисто пневматических приводов, использующих сжатый воздух, газомасляные системы напрямую используют собственное давление в трубопроводе — обычно от 1,0 до 12 МПа , — устраняя необходимость во внешних источниках питания, компрессорах или гидравлических силовых установках.
Название «газ поверх масла» происходит от конструкции: природный газ находится над резервуаром с гидравлическим маслом внутри сосуда под давлением. Давление газа проталкивает масло через прецизионные регулирующие клапаны в цилиндр привода, заставляя поршень или кулисный механизм вращать или толкать шток клапана. Поскольку газ никогда не контактирует напрямую с внутренними компонентами клапана, масло обеспечивает его чистую, смазанную и защищенную от коррозии работу.
Также известен как: пневмогидравлический привод, газогидравлический привод, газомасляный привод, привод с разрывом линии или автономный газовый привод.
Рабочий цикл можно разбить на пять этапов:
Отбор природного газа под давлением из трубопровода осуществляется через блок фильтр-регулятор. Газ поступает в верхнюю часть бензобака, оказывая давление на поверхность резервуара с гидравлическим маслом.
Под давлением газа гидравлическое масло вытесняется из резервуара через гидрораспределитель в цилиндр привода. Регулирующий клапан, управляемый вручную, электрически или посредством управляющего давления, определяет направление потока масла (открытие или закрытие).
Масло под давлением приводит в движение поршневой или поворотно-лопастной механизм, преобразуя гидравлическое давление в механический крутящий момент или тягу для открытия, закрытия или регулирования клапана.
Когда клапан достигает целевого положения, регулирующий клапан закрывается, улавливая масло в цилиндре и удерживая клапан на месте. Механическая пружина или аккумулятор могут обеспечить аварийное действие (открытие или закрытие) при потере давления питания.
Для изменения направления регулирующий клапан перенаправляет поток масла. Масло с противоположной стороны цилиндра возвращается в резервуар, а масло под давлением заполняет рабочую сторону.
Выбор правильного типа привода зависит от условий вашего объекта, наличия электропитания и требований к производительности:
| Особенность | Газ-масло | Электрический | Гидравлический |
|---|---|---|---|
| Источник питания | Давление газа в трубопроводе (автономное) | Внешнее электричество (переменный/постоянный ток) | Внешний гидросиловой агрегат (ГНС) |
| Подходит для удаленных объектов. | ✅ Отлично — внешнее питание не требуется | ❌ Требуется источник питания или солнечная батарея+батарея. | ❌ Требует мощности и мощности. |
| Высокий выходной крутящий момент | ✅ Высокая (до 200 000+ Н·м) | ⚠️ Ограничено размером двигателя. | ✅Очень высокий |
| Точная модуляция | ⚠️ Умеренный (в основном вкл-выкл) | ✅ Отлично (управление 4–20 мА) | ✅ Хорошо |
| Быстрая работа | ✅ Быстрый (газовый) | ⚠️ Медленнее (редуктор) | ✅Очень быстро |
| ESD/функция разрыва линии | ✅ Встроенный (срабатывает по нажатию) | ⚠️ Требуются внешние датчики и логика. | ⚠️ Требуется аккумулятор. |
| Частота технического обслуживания | Ежегодно (проверка масла, фильтр, калибровка) | Периодическая (редуктор, мотор, сальники) | Частые (HPU, жидкости, фильтры) |
| Воздействие на окружающую среду | ⚠️ Возможность утечки газа (конструкции LBP сводят к минимуму | ✅ Чистый (без выбросов) | ⚠️ Риск утечки масла |
| Типичная стоимость | Средне-высокий | Низкий-средний | Высокий |
| Производительность в холодном климате | ✅ Хорошее (при соответствующем сорте масла) | ⚠️ Снижение номинальных характеристик аккумулятора/двигателя. | ⚠️ Проблемы с вязкостью масла. |
Типичная газомасляная приводная система включает в себя следующие компоненты:
Газомасляный бак (корпус под давлением): хранит гидравлическое масло под давлением трубопроводного газа. Сертификат безопасности ASME или PED.
Цилиндр привода: Поршневой или кулисный механизм, который преобразует гидравлическое давление в крутящий момент клапана.
Коллектор регулирующих клапанов: гидрораспределители, регуляторы расхода и предохранительные клапаны.
Газовый фильтр-регулятор: Очищает и регулирует поступающий по трубопроводу газ перед его попаданием в систему.
Пилотный клапан ESD: клапан, чувствительный к давлению, который запускает автоматическое отключение при низком давлении в линии.
Ручное дублирование: ручной насос или рычаг для местного управления во время технического обслуживания или ввода в эксплуатацию.
Индикатор положения: визуальное отображение положения клапана (открыто/закрыто/в процентах).
Концевые выключатели: Электрическая обратная связь для дистанционной индикации положения клапана.
Запорная арматура на магистральных газопроводах обычно располагается в отдаленных, обесточенных районах. Газомасляные приводы обеспечивают надежное двухпозиционное управление и возможность аварийного отключения без необходимости внешней инфраструктуры.
На компрессорных станциях и измерительных установках эти приводы управляют перепускными клапанами, запорными клапанами и клапанами регулирования давления — часто в сочетании с электрическими приводами для плавного управления.
В соляных пещерах и хранилищах с истощенными резервуарами газо-нефтяные приводы управляют устьевыми клапанами скважин и запорными клапанами большого диаметра, где требуется высокий крутящий момент и быстрая работа.
На газовой стороне установок СПГ эти приводы обеспечивают защиту от электростатического разряда запорной арматуры трубопровода высокого давления.
На станциях понижения давления, соединяющих магистральные трубопроводы с распределительными сетями, газонефтяные исполнительные механизмы служат устройствами аварийного отключения.
Функция ESD автоматически закрывает клапан, когда давление в трубопроводе падает ниже заданного порога, что обычно указывает на разрыв трубопровода или линию ниже по потоку. Это предотвращает неконтролируемое выделение газа и снижает риск возгорания или взрыва. Уставка ESD регулируется на месте и должна быть откалибрована во время ввода в эксплуатацию.
Традиционные газомасляные приводы во время работы стравливают небольшое количество газа в атмосферу. Конструкции с низким давлением отбора воздуха (LBP) минимизируют эти выбросы, что становится все более важной особенностью по мере ужесточения экологических норм. В системах LBP используются прецизионные регулирующие клапаны и герметичные резервуары, позволяющие снизить выбросы метана практически до нуля при нормальной работе.
Нормативное примечание: Многие страны теперь требуют отчетности о выбросах метана для трубопроводного оборудования. При выборе газомасляных приводов убедитесь, что скорость стравливания соответствует местным экологическим стандартам (например, подразделу ОООО Агентства по охране окружающей среды США в США, Регламенту ЕС по метану).
Установите бензобак вертикально, по возможности под приводом, чтобы обеспечить правильную подачу масла самотеком.
Установите газовый фильтр перед приводом, чтобы предотвратить попадание загрязнений трубопровода в систему.
Используйте гидравлическое масло, рассчитанное на ожидаемый диапазон температур (например, синтетическое масло для холодного климата -46°C).
Обеспечьте достаточную вентиляцию вокруг устройства для рассеивания газа в случае утечек.
Убедитесь, что все сосуды под давлением соответствуют требованиям местных норм (ASME BPVC, PED 2014/68/EU или GB 150).
| Интервальная | задача |
|---|---|
| Ежемесячно | Визуальный осмотр на предмет утечек масла или газа; проверить индикатор положения клапана |
| Ежеквартальный | Проверьте уровень гидравлического масла; проверить падение давления в газовом фильтре |
| Ежегодно | Полная замена масла и фильтров; калибровать уставки ESD и LBP; проверить ручное управление; проверить работу концевого выключателя |
| Каждые 3–5 лет | Осмотрите уплотнения и прокладки цилиндров; опрессовочный бензобак; заменить изношенные детали |

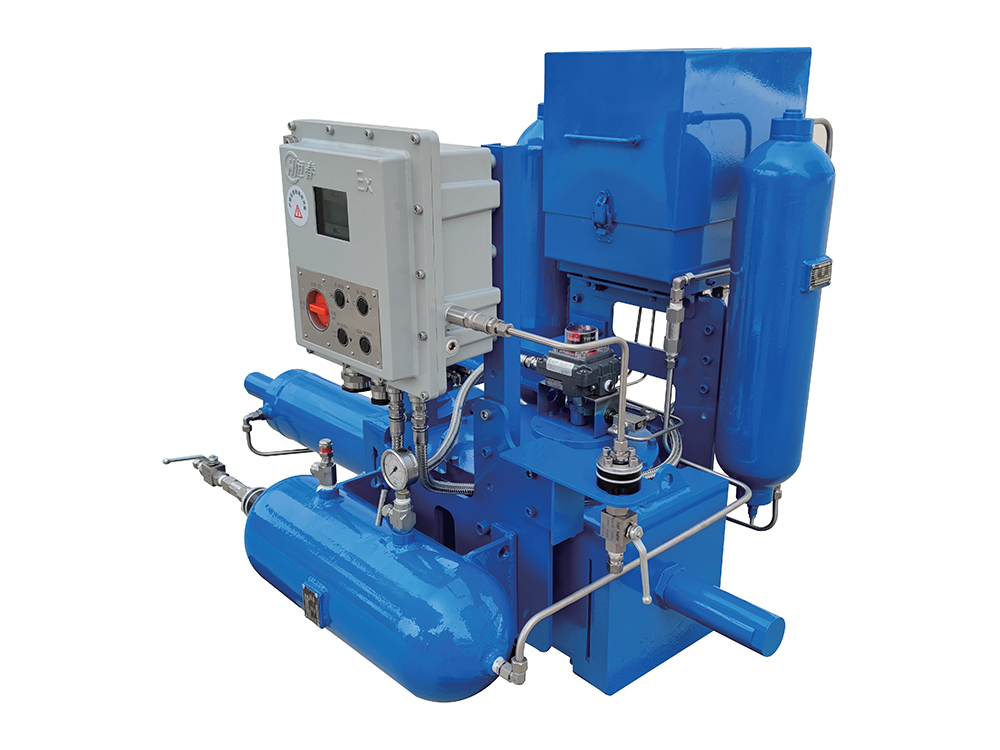

Пневмо-гидравлические приводы серии CKQY от Yangzhou Hengchun специально разработаны для применения на трубопроводах природного газа. Ключевые характеристики включают в себя:
| Параметр | Спецификация серии CKQY |
|---|---|
| Источник питания | Трубопроводный природный газ, 1,0–12 МПа |
| Выходной крутящий момент | До 200 000+ Н·м (кулисная конструкция) |
| Типы клапанов | Краны шаровые, пробковые, дроссельные (четвертьоборотные) |
| Диапазон температур | от -46°C до +70°C (стандартно); доступны расширенные опции |
| Жилье | Коррозионностойкий алюминиевый сплав + компоненты из нержавеющей стали. |
| Функции безопасности | ESD (аварийное отключение) + LBP (низкое давление стравливания) |
| Масса | Прибл. На 30 % легче аналогичных гидравлических приводов. |
| Сертификаты | ISO 9001, API Q1, ATEX, сертификация ядерного и специального оборудования национального уровня. |
| Ручное переопределение | Ручной насос для местного управления. |
Приводы серии CKQY используются в крупных китайских газовых проектах, включая сеть газопроводов Запад-Восток, с установками в отдаленных участках провинций Ганьсу и Синьцзян. Данные о эксплуатационных характеристиках показывают высокую надежность при экстремальных температурах и удаленных условиях эксплуатации.
