Серия ЧКД

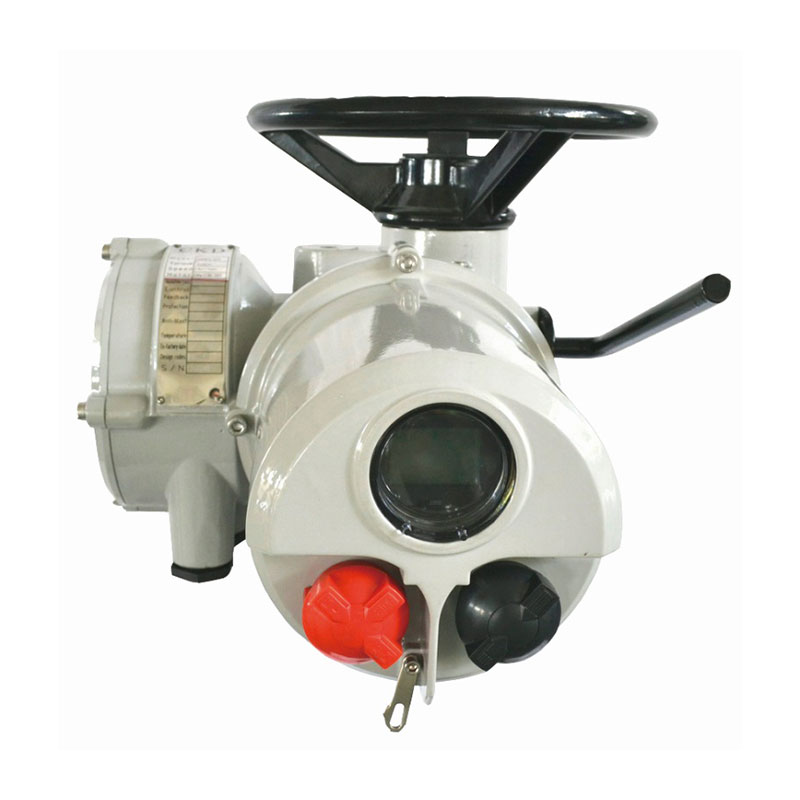

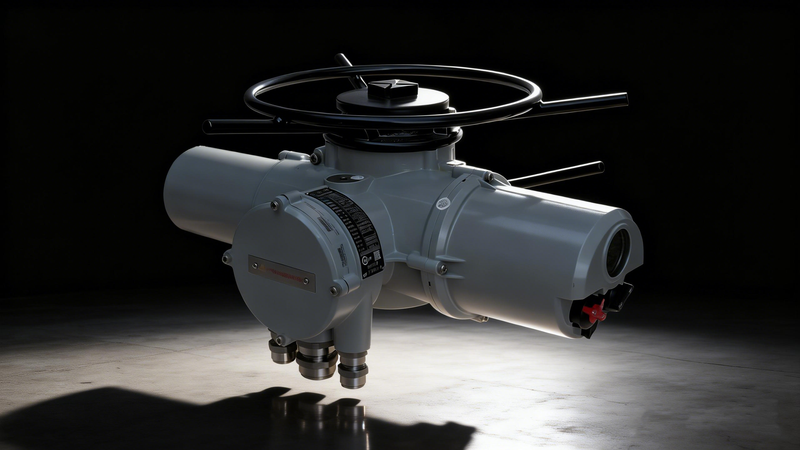

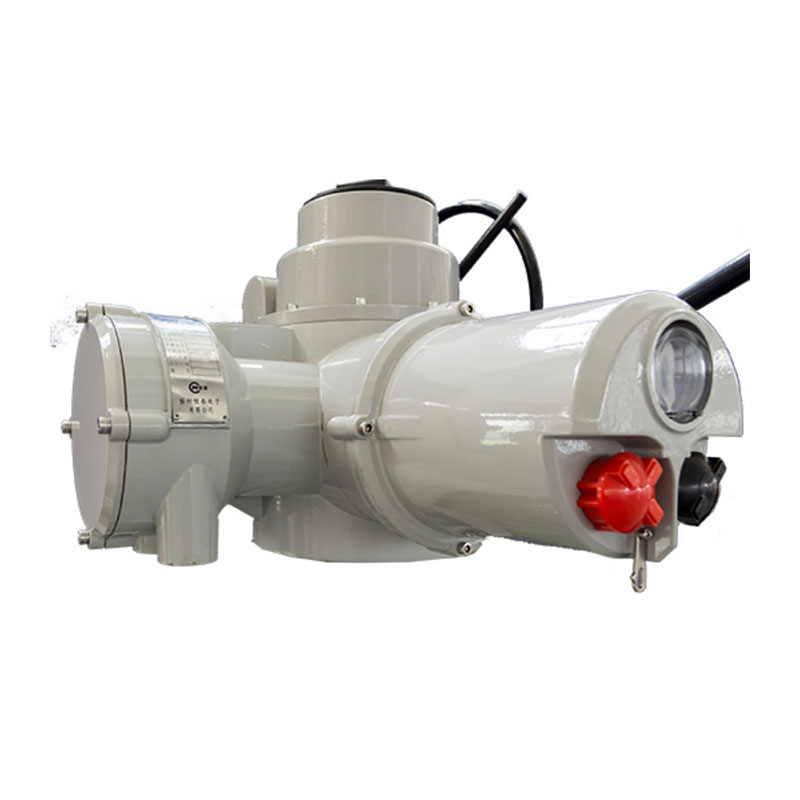

Интеллектуальный многооборотный электрический привод клапана серии CKD представляет собой интегрированное интеллектуальное устройство управления терминалом, разработанное специально для многооборотных клапанов, таких как задвижки и проходные клапаны. Этот привод, разработанный с использованием передовых технологий SoC (система-на-кристалле), цифровых датчиков и полевой шины, обеспечивает точное и надежное управление клапаном в промышленных условиях. Благодаря диапазону крутящего момента 40–3000 Н·м (до 50 000 Н·м с прецизионным редуктором) и выходной скорости 8–192 об/мин он соответствует требованиям трубопроводов DN10–DN600, а двойная степень защиты IP66/68 обеспечивает бескомпромиссную работу в суровых условиях. Совместимый с протоколами Modbus, PROFIBUS и HART, он обеспечивает плавную интеграцию с системами автоматизации ПЛК/РСУ, поддерживая как локальное, так и дистанционное управление для повышения эксплуатационной гибкости.

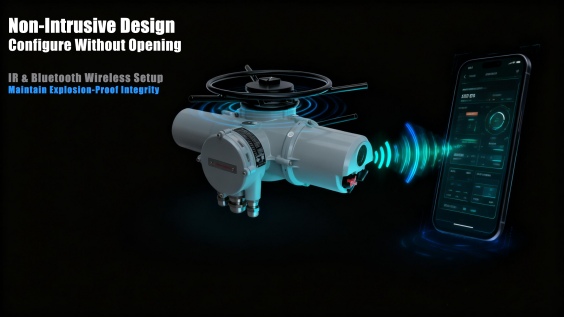

Беспроводная связь через инфракрасный порт (ИК) и Bluetooth позволяет выполнить полную настройку параметров, включая пределы крутящего момента, профили скорости и режимы управления, без открытия герметичного корпуса. Это устраняет риски безопасности, связанные с традиционными процедурами установки, обеспечивает взрывобезопасность Ex d II C T6 и защищает поверхность уплотнения. Не требуются отвертки или открытые крышки, что делает его безопасным для эксплуатации даже в опасных средах Зоны 1.

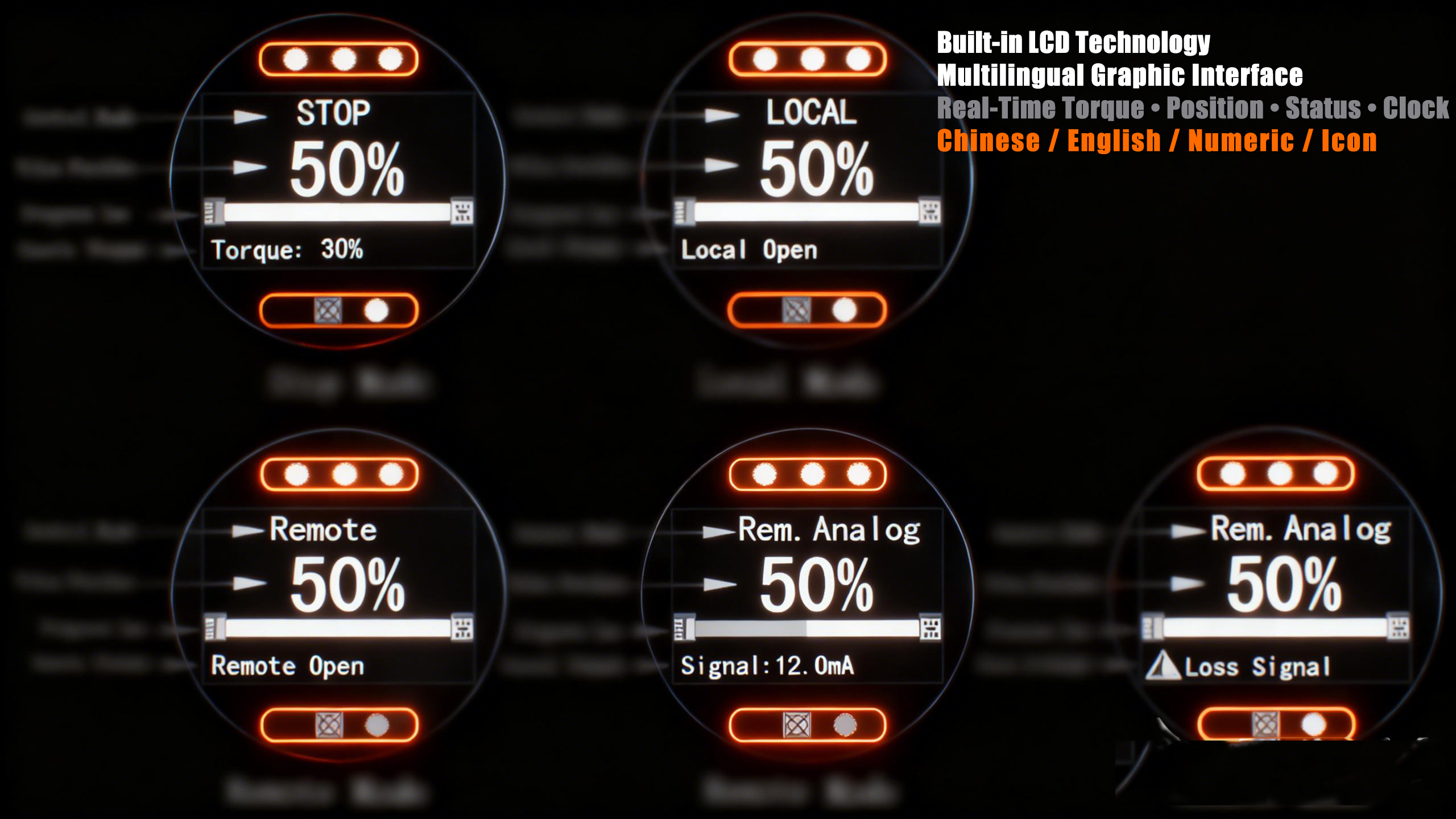

Яркий ЖК-дисплей с подсветкой отображает критически важные рабочие данные, включая процент крутящего момента в реальном времени, положение клапана (0–100%), состояние режима управления, предупреждения о неисправностях и системные часы. Многоязычная поддержка (китайский/английский/цифровой/значки) обеспечивает глобальное развертывание, а экран с подсветкой гарантирует читаемость в полной темноте и доступен непрофессиональным операторам.

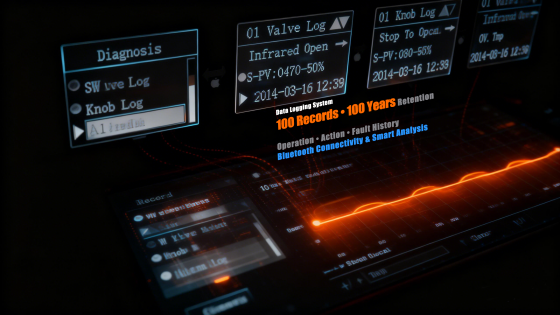

Энергонезависимая память сохраняет полную историю эксплуатации в течение 100 лет даже при отсутствии питания, сохраняя до 1000 записей с отметками времени о движениях клапана, ручных операциях и событиях сбоев. Пользователи могут запрашивать подробные журналы непосредственно через локальный дисплей или получать доступ к данным по беспроводной сети через Bluetooth для редактирования параметров, изменения пакетной конфигурации и интеллектуального анализа производительности. Полный контрольный журнал обеспечивает соответствие нормативным требованиям и возможность профилактического обслуживания.

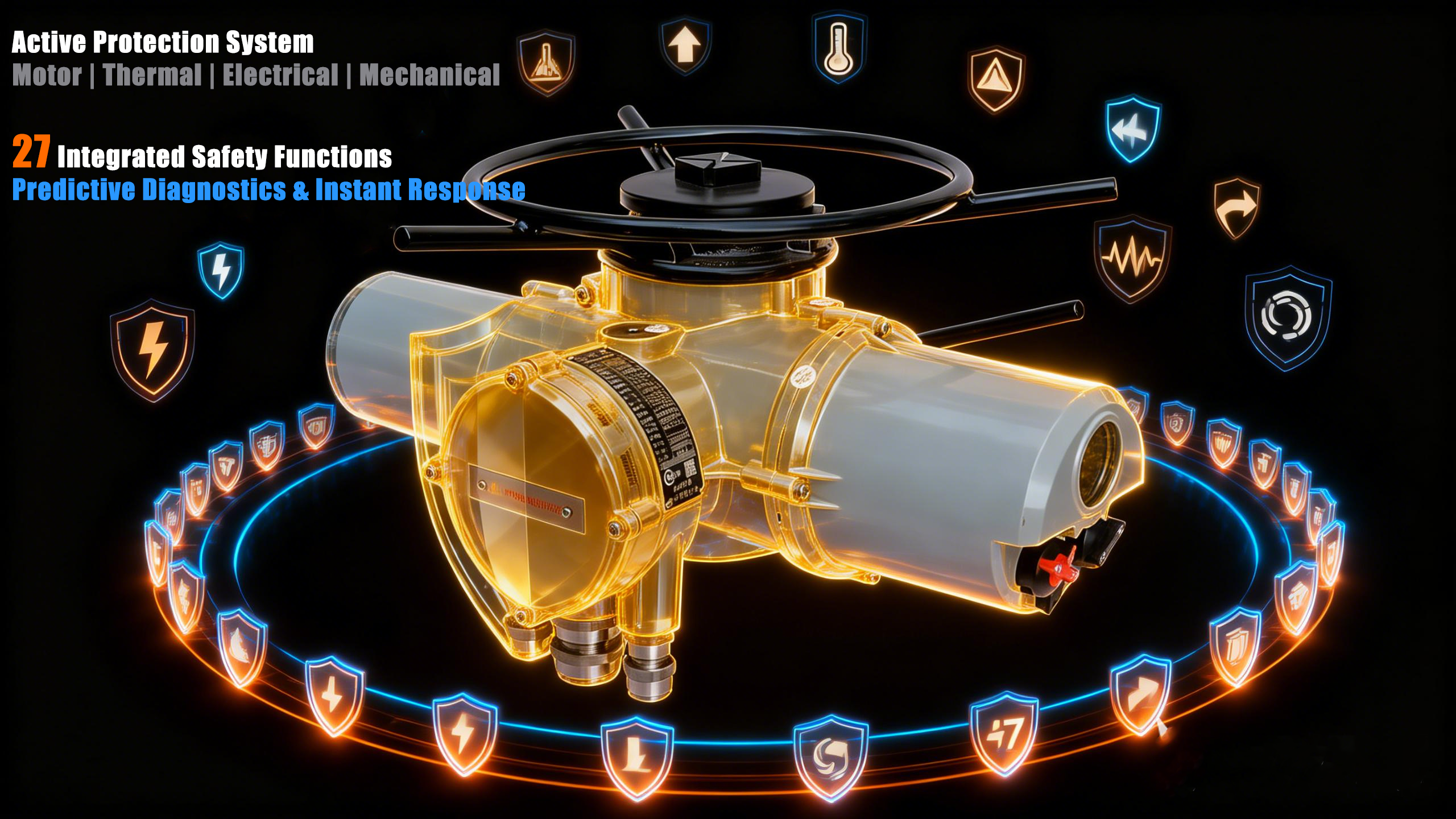

Непрерывная онлайн-диагностика отслеживает нагрузку двигателя, температуру, характеристики тока и качество электроэнергии в режиме реального времени. Система обеспечивает 27 встроенных функций безопасности, включая коррекцию последовательности фаз, устойчивость к электромагнитным помехам, ограничение крутящего момента, подавление перенапряжений и молниезащиту. Алгоритмы прогнозирования обнаруживают аномалии до того, как произойдет повреждение, запуская мгновенные защитные реакции для обеспечения безотказной работы в критически важных приложениях.
Сертифицированный для самых суровых промышленных условий в мире, двойной рейтинг IP66/68 обеспечивает полную защиту от проникновения пыли и устойчивую устойчивость к погружению в воду. Сертификация взрывозащиты Ex d II C T6 обеспечивает безопасную эксплуатацию в опасных зонах 1 с атмосферой на основе водорода. Привод выдерживает экстремальные температуры от -60°C до +120°C (от арктического холода до жары пустыни) без ухудшения производительности. Его высокопрочный корпус из литого под давлением алюминиевого сплава с травильным фосфатированием и электростатическим напылением выдерживает более 500 часов коррозии в солевом тумане и подходит для прибрежных и химических сред.
Оснащенный 18-битным многооборотным абсолютным энкодером, привод обеспечивает разрешение позиционирования ±0,88° и погрешность повторения позиционирования ≤0,5% для точного управления открытием клапана. Логика управления с обратной связью обеспечивает реакцию менее чем за 0,3 секунды на аналоговые сигналы 4–20 мА или команды шины, быстро адаптируясь к динамическим изменениям рабочих условий.
Параметры | Описание |
Тип источника питания | 220 В переменного тока (50/60 Гц) / 380 В переменного тока (50/60 Гц) опционально |
Диапазон крутящего момента | Крутящий момент при прямой установке: 40~3000 Н·м; с коробкой передач, максимальный крутящий момент до 50 000 Н·м; При заказе конкретная модель подбирается производителем исходя из требований к крутящему моменту и скорости. |
Тип управления | Дополнительно: жесткая проводка, аналоговый сигнал, полевая шина (MODBUS, FF, HART, PROFIBUS-DP) |
материал обшивки | литой алюминиевый сплав |
уровни защиты | Стандарт IP68; другие могут быть настроены. |
температура окружающей среды | ※Стандарт: -30℃ ~ +70℃ |
внешняя защита от коррозии | ※Стандартное покрытие: травление и фосфатирование + электростатическое порошковое напыление поверхности; |
двойная защита уплотнения | Секция управления изолирована от распределительной коробки для защиты электронных компонентов. |
Класс взрывобезопасности: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Моторные технологии | Полностью закрытый двигатель переменного тока с короткозамкнутым ротором без воздушного охлаждения; Класс изоляции F (класс H по индивидуальному заказу); |
моторный долг | ※Двигатель с режимом S4 (подходит для периодических запусков); |
зубчатая передача | Самоблокировка на всех скоростях |
Маховик | Не вращается при работе от электропривода; оснащен автоматическим сцеплением; крутящий момент соответствует стандарту GB/T 28270. |
выходной фланец | ISO 5210/GB 12222; дополнительный специальный фланец |
смазочное масло | Пожизненная эффективность; не требуется периодического обслуживания |
Тип поставки | Трехфазный/однофазный опционально; максимальное напряжение трехфазного питания – 690В; 50/60 Гц |
кабельный ввод | Стандарт: 1×М48×2 + 2×М33×2; Взрывозащищенное исполнение: 1×NPT1,5» + 2×NPT1» (с возможностью увеличения); Настраиваемый; Клеммная колодка «Подсолнух» |
Параметр | Инфракрасная связь/связь по давлению (Bluetooth опционально); Параметры сохраняются в энергонезависимой памяти (с защитой паролем); Настраивается через удаленный дисплей/программатор |
Ручка на месте | Настройка без инструментов; Выбор режима местного/дистанционного/останова; Электрическое управление в местном режиме |
ЕС поручает | Соответствует 2004/08/EC (Директива по электромагнитной совместимости) и 2006/95/EC (Директива по низковольтному оборудованию); применимы гармонизированные стандарты, такие как EN 61000. |
Электрические приводы серии CKD (380 В переменного тока/50 Гц): двухпозиционного типа или модулирующего (редкочастотного) типа.
Модель | Номинальный крутящий момент (Нм) | Скорость (об/мин) | Мощность двигателя (кВт) | Номинальный ток (А) | Фланец (ISO5210) |
СКД10 | 100 | 24 | 0.25 | 2.5 | F10 |
80 | 36 | 0.3 | 2.6 | ||
60 | 48 | 0.4 | 2.7 | ||
CKD16 | 160 | 24 | 0.4 | 2.6 | F14 |
120 | 36 | 0.45 | 3 | ||
100 | 48 | 0.5 | 3.5 | ||
70 | 72 | 0.65 | 4.2 | ||
50 | 96 | 0.8 | 4.8 | ||
CKD25 | 250 | 24 | 0.63 | 2.8 | F14 |
230 | 36 | 0.83 | 3.3 | ||
200 | 48 | 1 | 3.6 | ||
180 | 72 | 1.36 | 4.1 | ||
160 | 96 | 1.6 | 4.5 |
Примечание. Для получения полных данных о производительности (включая модели на 220 В переменного тока и модулирующие типы частой регулировки) свяжитесь с нашей технической командой.
Наш интеллектуальный многооборотный электрический привод клапана соответствует строгим стандартам контроля качества, имеет сертификат ISO и международные авторитетные сертификаты, включая взрывобезопасность ATEX (Ex d II C T6) и функциональную безопасность SIL. На всю машину предоставляется 18-месячная гарантия, а на основные компоненты (двигатель, контроллер) предоставляется 24-месячная гарантия, дополненная пожизненным обслуживанием. Все ключевые электронные компоненты соответствуют военным стандартам, а встроенная резервная батарея обеспечивает 8-летний срок службы для непрерывного мониторинга положения клапана во время перебоев в подаче электроэнергии. Каждый блок проходит строгие испытания, включая 500-часовую стойкость к коррозии в солевом тумане и более 80 000 часов проверки безотказной работы.
• Нефтегазовая и нефтехимическая промышленность : Применяется при добыче сырой нефти, нефтеперерабатывающих установках и системах трубопроводного транспорта, выдерживает высокие температуры, высокое давление и коррозионные условия.
• Производство электроэнергии : управляет клапанами в питательной воде котлов, паропроводах и системах денитрификации на тепловых, атомных и гидроэлектростанциях.
• Водоочистка и коммунальное строительство : регулирует задвижки и дроссельные заслонки на водопроводных станциях, очистных сооружениях и в городских сетях водоснабжения/дренажа.
• Металлургия и производство : Подходит для сталеплавильных печей, прокатных производственных линий и цементных печей, устойчив к пыли и вибрации.
• Фармацевтическая и пищевая промышленность : Соответствует гигиеническим стандартам по контролю стерильности клапанов в реакторах и технологическом оборудовании, поддерживает проверку очистки.
Как правильно выбрать модель интеллектуального многооборотного электропривода?
Укажите параметры клапана (тип, требуемый крутящий момент), условия работы (давление, температура) и требования к управлению (тип сигнала, необходимость обратной связи). Наша техническая команда поможет подобрать модель в соответствии с вашим конкретным применением.
Каков гарантийный срок и послепродажная поддержка?
Мы предлагаем 18-месячную гарантию на всю машину и 24-месячную гарантию на основные компоненты. Доступны бесплатные видеоролики по установке, удаленное руководство и поддержка на месте (при оптовых закупках). Пожизненное техническое обслуживание обеспечивает долгосрочную эксплуатационную надежность.
Может ли привод адаптироваться к экстремальным условиям?
Да. Он выдерживает экстремальные температуры от -60°C до +120°C. Степень защиты IP66/68 и антикоррозийное покрытие делают его пригодным для использования в условиях влажной, пыльной и агрессивной промышленной среды, а также имеет сертификат взрывозащиты Ex d II C T6 для опасных зон.
Каков срок доставки?
Стандартные модели доставляются в течение 28–30 рабочих дней, а модели, изготовленные по индивидуальному заказу (специальный крутящий момент, температурный диапазон или сертификаты) – 30–45 рабочих дней.
Этот продукт сочетает в себе интеллектуальное управление, долговечность и безопасность, что делает его предпочтительным промышленным электроприводом для клиентов по всему миру в энергетике, нефтехимии, водоочистке и других секторах. Свяжитесь с нами для получения индивидуальных решений, адаптированных к вашим эксплуатационным потребностям.
