Неполнооборотный электропривод: определение
Неполнооборотный электрический привод (также называемый четвертьоборотным электроприводом или электроприводом с угловым ходом) — это устройство, которое преобразует электрическую энергию в ограниченное вращательное движение — обычно от 0 ° до 90 ° — для управления четвертьоборотными клапанами. В отличие от ручных маховиков или пневматических приводов, в электрических приводах используется встроенный двигатель и зубчатая передача для точного позиционирования штока клапана.
Эти приводы монтируются непосредственно на клапан через стандартный фланец ISO 5211, что упрощает установку. Они получают электрические сигналы управления (либо простые команды открытия/закрытия, либо аналоговые сигналы позиционирования 4–20 мА) и приводят клапан в желаемое положение, обеспечивая при этом обратную связь о состоянии клапана в систему управления.
Терминологическое примечание: «Неполнооборотный», «четвертьоборотный» и «угловой ход» относятся к одной и той же категории привода. Наиболее распространенным поисковым запросом является «неполнооборотный электропривод» или «электрический привод клапана на четверть оборота». Как работает неполнооборотный привод?
Внутри неполнооборотного электропривода четыре основных компонента работают вместе:
1. Электродвигатель
Полностью закрытый двигатель с короткозамкнутым ротором переменного тока (или двигатель постоянного тока в некоторых компактных моделях) обеспечивает вращательную мощность. Двигатели рассчитаны на определенные рабочие циклы — S2 для режима включения-выключения (короткие импульсы) и S4/S5 для режима регулирования (частые запуски и остановки).
2. Редукторная передача
Выходная мощность двигателя на высокой скорости и с низким крутящим моментом снижается с помощью червячной передачи (обычно червячная передача из бронзового сплава + червяк из легированной стали) для создания высокого крутящего момента на низкой скорости. Эта зубчатая передача также является самоблокирующейся , что означает, что клапан не может быть переведен в обратный ход за счет давления в трубопроводе, когда двигатель выключен, что является важной функцией безопасности.
3. Блок управления
Плата управления на базе микропроцессора управляет направлением вращения двигателя, обратной связью по положению, ограничением крутящего момента и диагностикой неисправностей. Усовершенствованные «интеллектуальные» приводы поддерживают неинтрузивную инфракрасную настройку , что позволяет техническим специалистам устанавливать параметры, не открывая корпус, что важно в опасных зонах.
4. Обратная связь по позиции
Потенциометры, энкодеры или датчики Холла отслеживают угол выходного вала и отправляют сигнал положения (4–20 мА или цифровой) обратно в РСУ/ПЛК, подтверждая фактическое положение клапана.

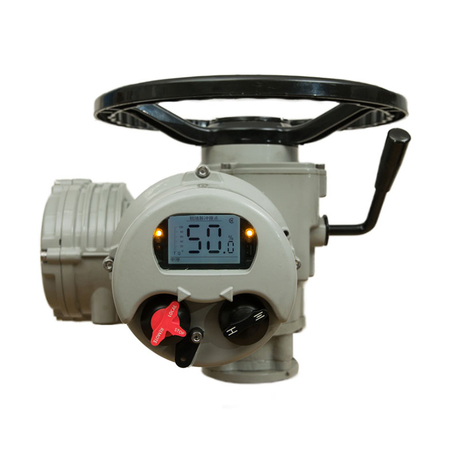

Полный цикл состоит из 3 этапов: поступает управляющий сигнал → двигатель приводит в движение зубчатую передачу → выходной вал поворачивает клапан в заданное положение, и отправляется сигнал обратной связи. Неполнооборотные и многооборотные приводы: в чем разница?
Выбор между неполнооборотными и многооборотными приводами полностью зависит от типа вашего клапана:
Особенность | Неполнооборотный привод | Многооборотный привод |
Вращение | 0–90° (до 300° опционально) 0–90° | Несколько полных поворотов на 360°. |
Типы клапанов | Шарик, бабочка, пробка, демпфер | Ворота, глобус, шлюзовые ворота, ножевые ворота |
Движение штока | Только роторный | Поворотный + линейный (выдвижной шток) |
Типичный крутящий момент | 40–2000+ Н·м | 50–10 000+ Н·м |
Монтаж | ISO 5211 прямой монтаж | ISO 5210, часто с коробкой передач |
Скорость | Быстро (обычно 5–60 секунд) | Медленнее (необходимо несколько оборотов) |
Объяснение основных характеристик
При оценке неполнооборотных электроприводов обратите пристальное внимание на следующие характеристики:Выходной крутящий момент
Это вращательное усилие, которое может создать привод, измеряется в Ньютон-метрах (Н·м) или футах-фунтах (фут-фунтах). Он должен превышать требуемый рабочий крутящий момент клапана на 25–50 %, чтобы учесть износ, температурные воздействия и непредвиденные условия в линии.
Угол поворота
Стандартные неполнооборотные приводы обеспечивают поворот на 90°. Некоторые модели оснащены регулируемыми ограничителями хода, а специальные версии могут обеспечивать угол до 300° для клапанов, требующих поворота более четверти оборота.
Рабочий цикл
Это определяет, как часто двигатель может работать без перегрева:
S2 (кратковременный режим) : Для режимов включения/выключения, рассчитан на 15 минут непрерывной работы.
S4 (прерывистый режим) : Для периодического запуска с умеренной частотой.
S5 (непрерывный режим) : Для частого регулирования, до 1200 пусков в час.
Степень защиты (код IP)
Промышленные приводы обычно имеют степень защиты IP67 или IP68 — пыленепроницаемые и погружные. Для наружных условий или помещений с промывкой настоятельно рекомендуется степень защиты IP68.
Класс взрывозащиты
Для опасных зон ищите такие сертификаты, как ATEX Ex d IIB T4 Gb или IECEx . Это гарантирует, что привод сможет сдержать внутренний взрыв, не воспламеняя окружающую атмосферу.
Управление и связь
Современные приводы поддерживают несколько методов управления:
Аппаратное : открытие/закрытие/останов с помощью дискретных сигналов (самый простой и надежный).
Аналоговый : 4–20 мА для модулирующего управления положением и обратной связи.
Полевая шина : Modbus RTU/TCP, Profibus-DP, Foundation Fieldbus (FF), HART для цифровой интеграции с РСУ/ПЛК.
Основные функции, на которые стоит обратить внимание
Особенность | Почему это важно |
Ненавязчивая настройка | Инфракрасная дистанционная настройка без открытия крышки — безопасна для взрывоопасных зон и снижает попадание влаги. |
Ручное переопределение | Маховик с автоматическим сцеплением позволяет осуществлять ручное управление при отключении питания или обслуживании. |
Измерение крутящего момента | Обнаруживает засорение клапана и останавливает двигатель, чтобы предотвратить повреждение клапана или привода. |
Корпус с двойным уплотнением | Отделение управления, изолированное от клеммной коробки, защищает электронику от влаги и коррозии. |
Смазка на весь срок службы | Герметичная зубчатая передача с постоянной смазкой исключает необходимость периодического обслуживания. |
Ручка местного управления | Переключатель местного/дистанционного/останова без использования инструментов и кнопки поворота для ввода в эксплуатацию на месте. |
Диагностика неисправностей | Светодиодный дисплей или цифровой интерфейс отображают коды ошибок (превышение крутящего момента, перегрев двигателя, неисправность датчика положения) |
Широкий температурный диапазон | Стандартно от -30°C до +70°C; расширенные возможности для -50°C (Сибирь) или +150°C (высокотемпературный сплит-тип). |
Промышленное применение
Неполнооборотные электроприводы используются везде, где четвертьоборотная арматура нуждается в автоматизации:
Нефть, газ и нефтехимия
Шаровые краны и дроссельные заслонки на трубопроводах сырой нефти, перегонных установках нефтеперерабатывающих заводов, терминалах хранения сжиженного нефтяного газа и распределительных сетях природного газа. Взрывозащищенные модели здесь являются стандартными.
Производство электроэнергии
Изоляция питательной воды котлов, управление паропроводами, заслонки десульфурации дымовых газов (ДДГ) и системы охлаждающей воды на тепловых, парогазовых и атомных электростанциях.
Очистка воды и сточных вод
Поворотные затворы для забора сырой воды, регулирования расхода в аэротенке, клапаны дозирования химикатов и изоляции осадка. Корпус IP68 выдерживает погружение в воду и промывку.
Металлургия и сталь
Управление заслонками воздушных систем доменной печи, контуров охлаждающей воды и линий пылеулавливающего газа.
Муниципальное и ОВиК
Клапаны сетей централизованного теплоснабжения, городское газораспределение, заслонки систем отопления, вентиляции и кондиционирования зданий и шлюзовые затворы для водного хозяйства.
Химическая обработка
Коррозионностойкие приводы на питающих клапанах реактора, линиях подачи растворителя и системах обработки кислоты/щелочи.
Как правильно выбрать неполнооборотный электропривод
Следуйте этому пошаговому процессу:
Определите тип и размер вашего клапана . Шаровой, дроссельный или пробковый клапан? Каков номинальный диаметр (DN) и класс давления (PN/ANSI)?
Рассчитайте необходимый крутящий момент . Получите данные производителя клапана о крутящем моменте для вашего рабочего давления и среды. Добавьте запас прочности 25–50%.
Определить вид обязанности . Простое открытие/закрытие → двухпозиционный тип S2. Частая модуляция → тип регулирования S4/S5.
Определить требования к контролю . Только проводное? Аналог 4–20 мА? Полевая шина (Modbus/Profibus/HART)? Вам нужна обратная связь по позиции?
Оцените окружающую среду . Стандартный закрытый? На открытом воздухе (IP68)? Опасная зона (ATEX/IECEx)? Экстремальные температуры?
Проверьте электропитание . Однофазное напряжение 220 В переменного тока? Трехфазное напряжение переменного тока 380 В? 24 В постоянного тока? Убедитесь, что привод соответствует доступной мощности.
Проверьте монтажный интерфейс . Фланец ISO 5211 является стандартным, но убедитесь, что конкретный размер серии F (F03–F25) соответствует вашему клапану.
Ответ: Ключевые компоненты включают электродвигатель, зубчатый механизм, блок управления и индикаторы положения.
Ответ: При выборе привода учитывайте такие факторы, как требования к крутящему моменту, тип клапана и условия окружающей среды.
О: Эти приводы, как правило, не требуют технического обслуживания при более чем 30 000 операций, но рекомендуется проводить регулярные проверки.
О: Да, многие неполнооборотные приводы имеют класс защиты IP68, что делает их пригодными для эксплуатации на открытом воздухе и в суровых условиях.
О: Убедитесь, что привод имеет соответствующие сертификаты безопасности, такие как CE и ATEX, и следуйте инструкциям по установке во избежание опасностей.
