Вы когда-нибудь задумывались, почему клапаны в автоматизированных системах работают так точно? Электрические приводы клапанов делают это возможным. Они преобразуют электрическую энергию в контролируемое движение клапана.
В современной автоматизации электрические приводы клапанов имеют жизненно важное значение для эффективности и безопасности. Они используются во многих отраслях промышленности, от водоподготовки до электростанций.
В этом посте вы узнаете, что такое электрические приводы клапанов, почему они важны и как они работают в различных приложениях.
Электрические приводы клапанов преобразуют электрическую энергию в механическое движение для управления положением клапана. Когда привод получает электрический сигнал, его двигатель начинает работать. Этот двигатель создает вращающую силу или крутящий момент, который передается через систему шестерен. Шестерни регулируют скорость двигателя и увеличивают крутящий момент до уровня, подходящего для перемещения клапана. Затем выходной вал перемещает шток или вал клапана, открывая, закрывая или регулируя положение клапана. Этот процесс позволяет точно контролировать поток жидкости в трубопроводах или системах.
Электродвигатель является сердцем привода. Он обеспечивает начальную энергию вращения, необходимую для перемещения клапана. Электродвигатели бывают разных типов, например переменного или постоянного тока, в зависимости от применения. Однако сам по себе двигатель обычно вращается слишком быстро и с низким крутящим моментом для работы клапана.
Здесь на помощь приходит коробка передач. Коробка передач снижает скорость двигателя, одновременно увеличивая его крутящий момент. Такое усиление крутящего момента важно, поскольку клапанам часто требуется большое усилие для преодоления давления или трения. Редуктор также обеспечивает плавное и контролируемое движение клапана, предотвращая внезапные рывки, которые могут повредить клапан или трубопровод.
Вместе двигатель и редуктор образуют трансмиссию привода, преобразуя электрическую энергию в механическое движение, точно адаптированное для управления клапаном.
Электрические приводы клапанов работают, используя различные типы движения в зависимости от конструкции клапана:
Вращательное (четвертьоборотное) движение: наиболее распространено для шаровых, поворотных и пробковых клапанов. Привод поворачивает вал клапана на 90 градусов, чтобы быстро и эффективно открыть или закрыть клапан.
Линейное движение: используется для задвижек или шаровых клапанов, в которых шток клапана движется по прямой линии для регулирования потока. Привод толкает или тянет шток вверх и вниз.
Пружинный возврат: включает в себя пружинный механизм, который автоматически возвращает клапан в безопасное положение (открыто или закрыто) в случае сбоя питания. При подаче питания двигатель сжимает пружину; в случае потери мощности пружина переводит клапан в безопасное положение.

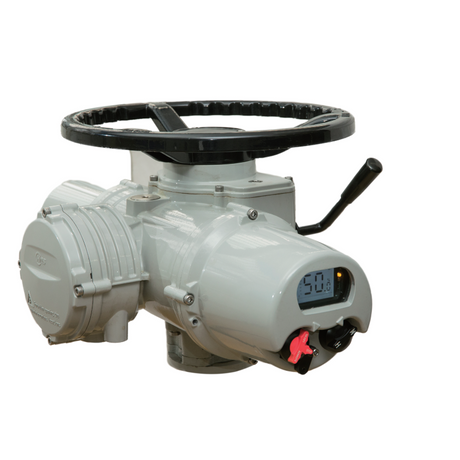

Многооборотное движение: требуется для клапанов, которым для полного открытия или закрытия требуется несколько оборотов, например, для больших задвижек. Привод поворачивает шток клапана на несколько оборотов, обеспечивая высокий крутящий момент для работы в тяжелых условиях.
Чтобы обеспечить точное позиционирование клапана, электрические приводы часто включают в себя датчики и системы обратной связи. Датчики положения, такие как потенциометры или энкодеры, отслеживают точное местоположение клапана и отправляют эти данные обратно в систему управления. Эта обратная связь позволяет системе подтвердить, что клапан достиг желаемого положения, или выполнить точную настройку.
Датчики крутящего момента также могут быть интегрированы для обнаружения чрезмерного усилия, предотвращая повреждение из-за препятствий или заклинивания клапана. Концевые выключатели останавливают привод, когда клапан достигает полностью открытого или закрытого положения, избегая чрезмерного хода.
Эти датчики повышают надежность, безопасность и автоматизацию, обеспечивая мониторинг и контроль работы клапана в реальном времени.
Понимание ключевых компонентов электрического привода клапана поможет вам понять, как он надежно управляет работой клапана. Каждая деталь играет жизненно важную роль в преобразовании электрической энергии в точное механическое движение.
Электродвигатель является силовой установкой привода. Он преобразует электрическую энергию во вращательное движение. Этот двигатель может быть переменного или постоянного тока, в зависимости от требований системы. Он приводит в движение выходной вал привода, создавая крутящий момент для перемещения клапана. Скорость и крутящий момент двигателя определяют, насколько быстро и сильно клапан может открываться или закрываться.
Двигатели рассчитаны на долговечность и эффективность. Некоторые из них включают тепловую защиту для предотвращения перегрева при длительном использовании. Производительность двигателя напрямую влияет на отзывчивость и надежность привода.
Прямой выход двигателя обычно вращается слишком быстро и ему не хватает крутящего момента, достаточного для работы клапана. Система передач решает эту проблему за счет снижения скорости и усиления крутящего момента. Благодаря ряду шестерен — часто червячных или планетарных — высокоскоростное вращение двигателя замедляется, а крутящий момент увеличивается.
Такое усиление крутящего момента имеет решающее значение для перемещения клапанов против давления или трения. Система зубчатых передач также обеспечивает плавное, контролируемое движение клапана, предотвращая внезапные толчки, которые могут повредить оборудование.
Блок управления действует как мозг привода. Он получает электрические сигналы от системы управления или оператора и соответствующим образом управляет работой двигателя. Многие блоки управления имеют такие функции, как:
Обратная связь по положению для подтверждения положения клапана
Дистанционное управление с помощью цифровых или аналоговых сигналов
Диагностика неисправностей и мониторинг состояния
Это обеспечивает плавную интеграцию в автоматизированные системы, позволяя операторам управлять клапанами из централизованного пункта.
Сбои в электропитании или неисправности системы управления могут привести к отключению автоматической работы клапана. Для обеспечения безопасности и контроля электрические приводы часто включают ручное управление. Этот механизм обычно включает в себя маховик или рычаг, который позволяет операторам вручную перемещать клапан.
Ручное дублирование обеспечивает безопасное положение клапана во время чрезвычайных ситуаций или технического обслуживания. Это обеспечивает отказоустойчивый вариант, когда электрическое управление недоступно.
Безопасность и точность имеют решающее значение в управлении клапанами. Концевые выключатели определяют, когда клапан достигает полностью открытого или полностью закрытого положения. Они останавливают двигатель, чтобы избежать чрезмерного хода, защищая клапан и привод от повреждений.
Датчики крутящего момента контролируют силу, приложенную приводом. Если обнаружен чрезмерный крутящий момент, указывающий на закупорку или заклинивание клапана, привод может остановить работу, чтобы предотвратить механический отказ.
Вместе эти компоненты обеспечивают безопасную, надежную работу привода и точный контроль.
Электрические приводы клапанов бывают нескольких типов, каждый из которых предназначен для удовлетворения конкретных промышленных потребностей. Понимание этих типов поможет вам выбрать правильный привод для вашего применения, обеспечивая оптимальную производительность и надежность.
Стандартные электрические приводы являются наиболее распространенным типом. Они обеспечивают надежную и стабильную работу широкого спектра клапанов, включая шаровые и дроссельные клапаны. Эти приводы идеально подходят для таких применений, как водоочистные сооружения, системы отопления, вентиляции и кондиционирования воздуха и общепромышленные трубопроводы.
Обычно они предлагают простое управление включением/выключением или простые возможности модуляции. Их конструкция ориентирована на долговечность и экономичность, что делает их практичным выбором для многих проектов автоматизации.
Интеллектуальные электрические приводы включают в себя передовую технологию цифрового управления. Они могут обмениваться данными с системами управления с использованием таких протоколов, как Modbus или HART, что обеспечивает дистанционный мониторинг и точное позиционирование клапана.
Особенности часто включают в себя:
Обратная связь о положении в режиме реального времени
Диагностика неисправностей
Адаптивные алгоритмы управления
Энергосберегающие режимы
Эти приводы подходят для отраслей, стремящихся к более высокому уровню автоматизации, таких как химическая обработка, производство электроэнергии и интеллектуальное производство. Они помогают сократить время простоев и повысить эффективность процесса.
В опасных средах — нефтеперерабатывающих, химических заводах, горнодобывающей промышленности — безопасность имеет решающее значение. Взрывозащищенные электрические приводы предназначены для предотвращения возникновения искр или электрических неисправностей, вызывающих взрывы.
Они имеют прочный корпус, специальное уплотнение и сертифицированные компоненты, соответствующие таким стандартам, как ATEX или IECEx. Эти приводы обеспечивают безопасную работу клапана там, где могут присутствовать горючие газы или пыль.
Выбор взрывозащищенных приводов защищает персонал, оборудование и помещения, сохраняя при этом преимущества автоматизации.
Электроприводы для тяжелых условий эксплуатации обеспечивают высокий крутящий момент и долговечность для требовательных применений. Они работают с большими клапанами и часто ездят на велосипеде в суровых условиях.
Типичное использование включает в себя:
Большие трубопроводные системы
Электростанции
Горные работы
Контроль жидкости под высоким давлением
Эти приводы изготовлены из усиленных редукторов, мощных двигателей и прочных материалов. Они обеспечивают длительный срок службы и надежную работу арматуры в тяжелых условиях.
Совет: подбирайте тип привода в соответствии со своей средой и потребностями управления: стандартные приводы для простых задач, интеллектуальные для интеллектуального управления, взрывозащищенные для опасных зон и сверхмощные для требований к высокому крутящему моменту.
Требования к приложению | Рекомендуемый тип привода |
|---|---|
Общая автоматизация клапанов | Стандартный электрический привод |
Удаленный мониторинг и интеллектуальное управление | Интеллектуальный электрический привод |
Опасные или потенциально взрывоопасные зоны | Взрывозащищенный электропривод |
Большие клапаны и высокие требования к крутящему моменту | Электрический привод для тяжелых условий эксплуатации |
Расширенная автоматизация процессов | Интеллектуальный электрический привод |
Тяжелые промышленные условия эксплуатации | Электрический привод для тяжелых условий эксплуатации |
Выбор правильного электрического привода клапана гарантирует бесперебойную и безопасную работу вашей системы. Несколько ключевых факторов помогут вам сделать лучший выбор для вашего приложения.
Крутящий момент – это сила, необходимая для перемещения клапана. Крайне важно выбрать привод, который может обеспечить достаточный крутящий момент для работы вашего клапана в любых условиях. Начните с определения максимального требуемого крутящего момента клапана, часто называемого крутящим моментом срыва. Обычно это превышает крутящий момент, необходимый для поддержания движения клапана после его запуска.
Чтобы избежать занижения размера, умножьте максимальный крутящий момент клапана на коэффициент безопасности — обычно 1,3. Например, если вашему клапану требуется крутящий момент 100 Нм, привод должен обеспечивать крутящий момент не менее 130 Нм. Эта дополнительная емкость учитывает износ, изменения давления или неожиданное сопротивление.
Также учитывайте напряжение и тип источника питания привода (переменный или постоянный ток). Убедитесь, что оно соответствует доступной мощности вашей системы, чтобы избежать проблем с совместимостью.
Приводы должны механически подходить к вашему клапану. ISO 5211 — это международный стандарт, определяющий размеры монтажных фланцев и размеры приводного вала приводов клапанов. Выбор привода, соответствующего стандарту ISO 5211, упрощает установку и позволяет легко заменять приводы разных марок.
Проверьте тип и размер выходного вала привода, чтобы он соответствовал штоку или валу вашего клапана. Для некоторых клапанов требуются специальные адаптеры или специальные крепления. Предварительное подтверждение совместимости экономит время и предотвращает дорогостоящие модификации.
Ваш привод столкнется с экологическими проблемами, которые влияют на долговечность и производительность.
Диапазон температур: убедитесь, что привод может надежно работать при экстремальных температурах на вашем объекте: от мороза до высокой температуры.
Степень защиты от проникновения (IP): Этот рейтинг показывает, насколько хорошо привод противостоит пыли и воде. Для наружных или влажных помещений рекомендуется степень защиты IP65 или выше.
Сертификаты. Если ваше применение связано с опасными зонами, ищите сертификаты взрывозащиты, такие как ATEX или IECEx. Это гарантирует, что привод соответствует стандартам безопасности для горючих газов и пыли.
Разные приложения требуют разных типов управления:
Двухточечное управление: простейшая форма, при которой клапан либо полностью открыт, либо полностью закрыт.
Трехточечное управление: позволяет клапану останавливаться в промежуточных положениях с использованием отдельных сигналов для открытия, закрытия и остановки.
Модулирующее управление: обеспечивает точное позиционирование клапана в любом месте диапазона. Это идеальное решение для регулирования расхода или процессов, требующих точной настройки.
Выберите тип управления приводом, который соответствует вашим технологическим требованиям и возможностям системы управления.
Материалы корпуса привода влияют на устойчивость к коррозии, ударам и температуре.
Пластик: легкий и устойчивый к коррозии, подходит для условий с низкой нагрузкой.
Алюминий: обеспечивает хорошую прочность и термостойкость, что часто встречается в промышленных условиях.
Нержавеющая сталь: лучше всего подходит для суровых или агрессивных сред, таких как химические заводы.
Выбирайте материал, соответствующий окружающей среде и носителям, чтобы обеспечить длительную работу.
Совет: Всегда проверяйте, чтобы крутящий момент привода превышал требования к клапану как минимум на 30 %, подтверждайте совместимость со стандартом ISO 5211 и выбирайте материалы и степени защиты IP, подходящие для вашей среды, чтобы обеспечить надежную и безотказную работу.
Электрические приводы клапанов включают в себя различные функции, обеспечивающие надежную, безопасную и точную работу клапанов в различных промышленных условиях. Эти механизмы надежности защищают привод и клапан, поддерживают целостность системы и обеспечивают плавное управление в нормальных и аварийных условиях.
Функции отказоустойчивости автоматически переводят клапан в безопасное положение при отключении питания или сбое системы.
Пружинный возврат: Механическая пружина сохраняет энергию при включении клапана. В случае сбоя питания пружина освобождается и переводит клапан в заданное безопасное положение: полностью открытое или закрытое. Это обеспечивает безопасность без внешнего питания.
Резервная батарея: аккумуляторные батареи обеспечивают временное питание привода, позволяя ему переместить клапан в безопасное положение во время простоев. Это полезно, когда пружинный возврат нецелесообразен или когда необходим точный контроль при потере мощности.
Ручное дублирование позволяет операторам управлять клапаном вручную, если привод теряет питание или выходит из строя. Обычно он реализуется в виде маховика или рычага и обеспечивает безопасное позиционирование клапана во время аварийных ситуаций или технического обслуживания. Эта функция имеет решающее значение для поддержания контроля и предотвращения простоев системы.
Концевые выключатели определяют, когда клапан достигает полностью открытого или полностью закрытого положения. Они автоматически останавливают двигатель привода, чтобы предотвратить чрезмерный ход, который может привести к повреждению клапана или привода. Многие приводы имеют регулируемые кулачки концевых выключателей, что позволяет настраивать конечные положения в соответствии с конкретными эксплуатационными потребностями.
Датчики крутящего момента контролируют силу, приложенную приводом. Если крутящий момент превышает установленный порог, что указывает на засорение клапана, заклинивание или механическую неисправность, привод может прекратить работу. Это защищает клапан и привод от повреждений, сокращая затраты на ремонт и время простоя.
Рабочий цикл определяет, как долго двигатель привода может работать, прежде чем ему потребуется отдых. Превышение этого значения может привести к перегреву и повреждению. Датчики тепловой защиты определяют температуру двигателя и автоматически отключают или уменьшают мощность, чтобы предотвратить перегорание. Эти функции продлевают срок службы двигателя и обеспечивают надежную работу в условиях непрерывного или интенсивного использования.
Устройства обратной связи по положению, такие как потенциометры или энкодеры, передают данные о положении клапана в систему управления в режиме реального времени. Это обеспечивает точное позиционирование клапана и обеспечивает плавное управление, при котором клапан можно открыть в любое положение в пределах его диапазона для точного регулирования расхода. Модулирующие блоки принимают входные сигналы (например, 4–20 мА, 0–10 В) и отправляют сигналы обратной связи для управления с обратной связью.
Внутренний нагреватель предотвращает конденсацию и сохраняет смазочную жидкость жидкой в холодной или влажной среде. Это позволяет избежать замерзания или коррозии внутри привода, обеспечивая надежный запуск и работу в суровом климате или при установке на открытом воздухе.
Локальные блоки управления обеспечивают возможность ручного управления непосредственно на приводе. Операторы могут переключаться между местным и дистанционным режимами и использовать селекторные переключатели для открытия, закрытия или остановки клапана на месте. Эта функция жизненно важна во время технического обслуживания, ввода в эксплуатацию или когда дистанционное управление недоступно.
Электрические приводы клапанов обладают многочисленными преимуществами, которые делают их популярным выбором во многих отраслях. Их способность улучшать автоматизацию, точность и эффективность помогает современным системам работать бесперебойно и надежно. Ниже приведены некоторые ключевые преимущества, которые подчеркивают преимущества электрических приводов.
Одним из самых больших преимуществ является удаленная работа. Электрическими приводами можно управлять из центральной диспетчерской или даже удаленно через сетевые системы. Это устраняет необходимость ручной регулировки клапана на месте, что особенно полезно для клапанов, расположенных в труднодоступных или опасных зонах. Централизованное управление также позволяет операторам отслеживать состояние клапанов и быстро реагировать на изменения процесса или аварийные ситуации, повышая безопасность и эффективность.
Электрические приводы обеспечивают высокоточное позиционирование клапана. Они могут модулировать степень открытия клапана в точном процентном соотношении, что позволяет точно контролировать скорость потока жидкости. Эта точность важна в процессах, где поддержание определенных условий потока имеет решающее значение, таких как дозирование химикатов, системы отопления, вентиляции и кондиционирования или водоочистные сооружения. Интеграция датчиков обратной связи по положению гарантирует, что клапан постоянно достигает и удерживает желаемое положение.
По сравнению с пневматическими или гидравлическими приводами, электрические приводы имеют меньше движущихся частей и не требуют компрессоров или линий подачи жидкости. Эта простота приводит к снижению требований к техническому обслуживанию и уменьшению количества потенциальных точек отказа. Отсутствие необходимости в воздухе или гидравлической жидкости исключает риск утечек или загрязнения, что с течением времени сокращает время простоя и затраты на ремонт. Общая стоимость жизненного цикла электрических приводов часто ниже, что делает их экономически эффективным решением.
Электроприводы потребляют электроэнергию только во время работы, в отличие от пневматических систем, требующих постоянной подачи сжатого воздуха. Это делает их более энергоэффективными, особенно в системах с частым переключением клапанов или модулирующим управлением. Некоторые модели оснащены приводами с регулируемой скоростью, которые регулируют мощность двигателя в зависимости от потребности, что еще больше снижает потребление энергии. Такая эффективность способствует снижению эксплуатационных расходов и поддерживает цели устойчивого развития.
Электрические приводы работают тихо и чисто, поскольку не требуют шумных компрессоров или гидравлических насосов. Отсутствие утечек жидкости или выбросов в воздух делает их идеальными для сред, где чистота и контроль шума имеют большое значение, например, на предприятиях пищевой промышленности, в больницах или лабораториях. Их бесшумная работа также способствует созданию более безопасного и комфортного рабочего места.
Электрические приводы клапанов обеспечивают точное управление, энергоэффективность и низкие эксплуатационные расходы для различных отраслей промышленности. Выбор проверенных производителей гарантирует надежность продукции и поддержку. Новые технологии расширяют интеллектуальные возможности привода и повышают его безопасность. Покупатели и инженеры должны уделять первоочередное внимание совместимости, безопасности и возможностям управления для достижения оптимальной производительности. Hengchun Actuator предлагает передовые электрические приводы клапанов, которые обеспечивают исключительную надежность и инновационные функции, значительно повышая ценность ваших систем автоматизации. Доверьтесь Hengchun Actuator и получите надежные и эффективные решения по управлению клапанами.
Ответ: Электрический привод клапана — это устройство, которое преобразует электрическую энергию в механическое движение для управления положениями клапана, обеспечивая точное регулирование расхода в трубопроводах.
A: Он использует электродвигатель для создания крутящего момента, который усиливается коробкой передач для перемещения штока или вала клапана, управляя открытием или закрытием клапана.
Ответ: Электрические приводы клапанов обеспечивают точное позиционирование, меньшие затраты на техническое обслуживание, энергоэффективность и более тихую работу по сравнению с пневматическими или гидравлическими системами.
О: К распространенным проблемам относятся перегрев двигателя, неисправности датчика крутящего момента или отказы концевых выключателей; Устранение неполадок включает проверку электрических соединений, калибровку датчика и функцию ручного управления.
Ответ: Цены варьируются в зависимости от типа и характеристик: от доступных стандартных моделей до более дорогих интеллектуальных или взрывозащищенных электрических приводов клапанов для специализированных применений.
