Промышленный ландшафт претерпевает массовый сдвиг в сторону электрификации. Производители быстро заменяют традиционные пневматические и гидравлические системы современными электрическими приводами. Этот переход обеспечивает превосходную точность, обратную связь с данными в режиме реального времени и значительно снижает затраты на электроэнергию. Однако ориентироваться на рынке сложно. Термин «электрический привод» охватывает широкий спектр оборудования: от микроустройств в медицинских инструментах до многотонных подъемников в тяжелых конструкциях. Такое разнообразие усложняет процесс отбора инженеров и менеджеров по закупкам.
Вы не можете просто выбрать номер детали из каталога, не понимая основной механики. Выбор «лучшего» привода полностью зависит от вашего конкретного профиля движения, ограничений в пространстве и условий окружающей среды. В этом руководстве описаны важные различия между типами приводов, основанные на механической конструкции и пригодности применения. Понимая эти основные различия, вы сможете принимать обоснованные инженерные решения, которые оптимизируют производительность и снижают общую стоимость владения.
Движение прежде всего: Выбор начинается с фундаментального требования: линейное (толкание/тяга) или вращательное (крутящий момент/угол).
Механика привода имеет значение: выбор между ходовыми винтами, шариковыми винтами и ремнями определяет точность, скорость и рабочий цикл.
Форм-фактор и пространство. Линейные, прямоугольные и гусеничные конструкции решают различные геометрические ограничения внутри машин.
Реальность совокупной стоимости владения: хотя первоначальные затраты выше, чем у пневматических цилиндров, электрические приводы обеспечивают более низкие эксплуатационные расходы (энергия/техническое обслуживание) и превосходное управление.
Чтобы правильно выбрать компонент, необходимо понимать, что происходит внутри корпуса. основан Принцип работы электропривода на преобразовании электрической энергии в механический крутящий момент, который затем преобразуется в линейное или вращательное движение.
Если вы посмотрите на стандартную схему электрического привода , вы обычно обнаружите четыре отдельные подсистемы, работающие в унисон:
Двигатель: Это источник питания. Обычно это коллекторный или бесщеточный двигатель постоянного тока, хотя для высокоточных приложений используются шаговые и серводвигатели.
Редуктор: мощность высокоскоростного двигателя должна быть уменьшена для увеличения крутящего момента. Производители используют прямозубые, планетарные или червячные передачи для достижения правильного соотношения скорости и крутящего момента.
Приводной механизм: этот компонент преобразует вращательное движение в линейное движение. Распространенные типы включают ходовой винт (шпиндель) и приводную гайку или реечную систему.
Обратная связь: датчики, такие как устройства на эффекте Холла, потенциометры или оптические энкодеры, отслеживают положение. Они сообщают системе, где именно находится привод в любой момент времени.
Сам исполнительный механизм — это мышца. Он толкает, тянет или поворачивает в зависимости от получаемой энергии. Контроллер действует как мозг. Он посылает сигналы двигателю о выдвижении или втягивании стержня. В сложных системах контроллер контролирует потребление тока и обратную связь по положению, чтобы предотвратить повреждение и обеспечить точную повторяемость.
Когда инженеры спрашивают, каковы различные типы электрических приводов?, они обычно ищут классификацию, основанную на механической конструкции. Физическая конструкция определяет, как устройство интегрируется в вашу машину.
Это самый узнаваемый форм-фактор. Внутренний винт вращается, заставляя приводную гайку перемещать выдвижную трубку (стержень) внутрь и наружу основного корпуса.
Лучшее использование: Толкать, тянуть, поднимать или нажимать на открытых площадках.
Плюсы: эти устройства легко запечатать. Высокий рейтинг IP (IP66/IP67) защищает внутренние компоненты от пыли и воды, что делает их идеальными для использования на открытом воздухе или при мойке.
Минусы: общая длина значительно увеличивается во время работы. Кроме того, удлиненный стержень подвержен изгибу (выпучиванию) при воздействии боковых нагрузок.
Вместо выдвижной штанги каретка скользит по фиксированной направляющей или направляющей на корпусе привода. Общая длина агрегата остается постоянной во время работы.
Лучшее использование: приложения, требующие фиксированной площади, например, медицинские сканеры или регулируемая мебель в условиях ограниченного пространства.
Плюсы: устраняется необходимость в дополнительном пространстве для удлинения стержня. Конструкция гусеницы гораздо лучше справляется с боковыми и моментными нагрузками, чем версии со штоком.
Минусы: герметизировать скользящую направляющую от суровых условий сложно. Эти устройства обычно имеют более низкую степень защиты IP, чем аналоги стержневого типа.
В подъемных колоннах используются телескопические многоступенчатые трубы, обеспечивающие вертикальное движение. Они функционируют как стержневой привод, но имеют самонесущую конструкцию.
Лучшее использование: столы с регулируемой высотой, медицинские кровати и эргономичные промышленные рабочие места.
Уникальное преимущество: они обеспечивают высокую устойчивость и большой вертикальный вылет, сохраняя при этом очень низкую высоту в сложенном состоянии.
Ориентация двигателя относительно приводного винта меняет форму привода. Эта геометрическая разница помогает решить конкретные проблемы упаковки.
Двигатель, редуктор и ходовой винт расположены на прямой линии. Это создает обтекаемый вид, напоминающий трубку.
Компромисс: эта компоновка имеет самый тонкий профиль, который отлично подходит для эстетики или установки внутри труб. Однако это приводит к наибольшей длине во втянутом состоянии, поскольку двигатель расположен за винтом.
Двигатель расположен рядом с приводным винтом, параллельно основному корпусу. Шестерни или ремень ГРМ соединяют вал двигателя с винтом.
Компромисс: такая конструкция значительно уменьшает общую длину устройства. Это также позволяет производителям легко менять передаточные числа для настройки скорости и силы без изменения корпуса.
Двигатель устанавливается перпендикулярно приводному винту, обычно с использованием червячной передачи.
Компромисс: они эффективно используют угловое пространство. Червячный механизм обеспечивает очень тихую работу и обладает способностью самоблокировки, что означает, что нагрузка обычно не приводит в движение двигатель в обратном направлении при отключении питания.
Внутренний механизм, преобразующий вращение в линейное движение, определяет эксплуатационные характеристики. Это важная инженерная деталь, которую часто упускают из виду при первоначальном выборе.
| Технология привода | Характеристики | фрикционного типа | Идеальное применение |
|---|---|---|---|
| Ходовой винт (Acme) | Скользящее трение | Тихий, экономичный, часто самоблокирующийся. | Рабочий цикл от низкого до среднего; прерывистые регулировки. |
| Шариковый винт | Трение качения | Высокая эффективность, большой рабочий цикл, дорого. | Непрерывная промышленная автоматизация; тяжелые нагрузки. |
| с ременным приводом | Система шкивов | Очень высокая скорость, длинный ход, меньшее усилие. | роботы-переборщики; линии скоростного транспорта. |
Они основаны на трении скольжения между гайкой и резьбой винта. Они тихие и обычно самоблокирующиеся, что означает, что они удерживают свою позицию без силы. Они идеально подходят для применений с низким и средним рабочим циклом, где стоимость является решающим фактором.
В шариковых винтах используются шарикоподшипники с рециркуляцией для уменьшения трения. Они обладают высокой эффективностью и могут работать непрерывно без перегрева. Однако они дороже и не являются самоблокирующимися; вам необходимо использовать тормоз, чтобы удерживать груз на месте.
Вместо винта каретку перемещает ременная передача. Эти системы обеспечивают быстрое линейное движение и возможность длинного хода, что делает их идеальными для задач автоматизации, таких как упаковочные линии или погрузочно-разгрузочные работы.
Хотя линейное движение является обычным явлением, многие промышленные процессы требуют вращения. Типы приводов в секторе управления технологическими процессами специально разработаны для управления клапанами.
Эти агрегаты вращают вал ровно на 90 градусов. Они используются в основном для управления шаровыми кранами и дроссельными клапанами. Ключевым требованием здесь является высокий крутящий момент в начале и конце хода для посадки и снятия клапанного механизма.

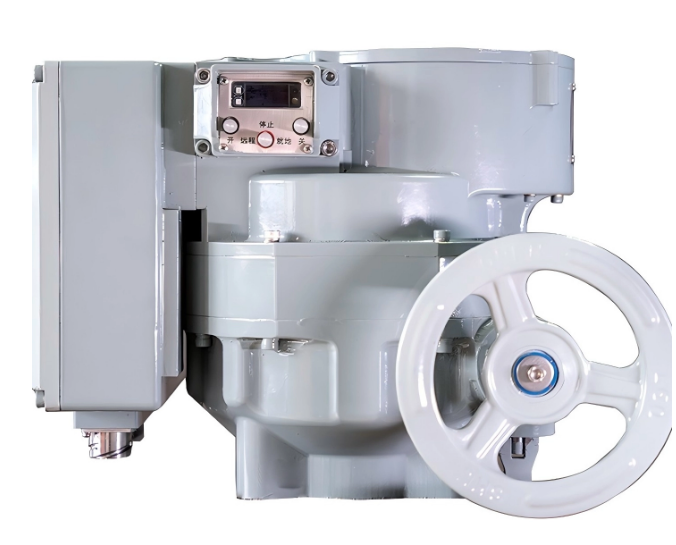

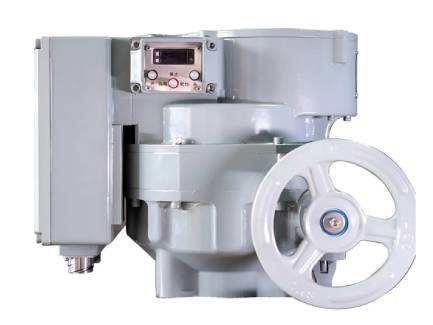

Некоторым клапанам, например задвижкам или шаровым кранам, для открытия или закрытия требуется несколько полных оборотов. Многооборотные приводы обеспечивают непрерывное вращение с точным ограничением крутящего момента, чтобы предотвратить повреждение штока клапана.
Приводы отключения работают просто: полностью открыты или полностью закрыты. Они используются для управления включением/выключением. Регулирующие приводы принимают аналоговые сигналы (например, 4–20 мА) для точной модуляции потока, позиционируя клапан под любым углом от 0 до 90 градусов.
Выбор подходящего оборудования требует системного подхода. Инженеры обычно следуют определенному логическому пути. Вот как выбрать электропривод? без перерасхода и недооценки.
Начните с основ. Рассчитайте динамическую нагрузку (вес, который вы перемещаете) и статическую нагрузку (вес, который вы держите). Определите необходимую скорость. Помните, что высокая скорость обычно требует меньшей силы на ватт. Классифицируйте свои потребности: вы ищете микроблок (~200 Н), универсальный блок (~2000 Н) или промышленное чудовище (6000 Н+)?
Электродвигатели выделяют тепло. Вы должны определить рабочий процент. Если устройство работает 10% времени и отдыхает 90%, ходовой винт в порядке. Если он работает на 100% непрерывно, вам понадобится шариковый винт или бесщеточный двигатель, чтобы предотвратить перегорание.
Где оно будет жить? Если устройство находится на открытом воздухе, вам потребуется степень водонепроницаемости IP66 или IP67. Если это предприятие пищевой промышленности, вам может потребоваться IP69K для промывки под высоким давлением. Также подумайте об установке. Будете ли вы использовать крепление Clevis (поворотное), цапфу или жесткий фланец?
Не все поставщики равны. При проверке производителя электроприводов обратите внимание на возможности индивидуальной настройки. Могут ли они регулировать длину хода? Предлагают ли они вашей команде дизайнеров файлы 3D CAD? Проверьте, предоставляют ли они встроенные контроллеры или вам нужно покупать внешние драйверы отдельно.
Переход на электрические приводы приносит огромные преимущества, но вы должны учитывать распространенные ошибки реализации.
Стандартные стержневые приводы рассчитаны только на осевые нагрузки (прямое выталкивание). Радиальные силы или боковые нагрузки согнут стержень и разрушат уплотнения. Если ваше приложение предполагает боковую загрузку, вам необходимо использовать внешние направляющие или перейти на гусеничный привод.
Если отключить электричество, упадет ли нагрузка? Шарико-винтовые приводы могут легко двигаться назад. Чтобы предотвратить травмы или повреждения, вы должны убедиться, что система оснащена механическим тормозом, или выбрать конструкцию червячной передачи, которая по своей сути является самоблокирующейся.
Первоначальная цена электрической системы часто выше, чем пневматического цилиндра. Однако совокупная стоимость владения обычно ниже. Пневматические системы страдают от дорогостоящих утечек воздуха и высоких затрат на техническое обслуживание компрессоров. Электрические системы потребляют энергию только во время движения, обеспечивая долгосрочную экономию и более чистую производственную среду.
«Лучший» привод строго определяется геометрией вашего пространства и физикой вашей нагрузки. Если вам нужна мощная замена гидравлической системы или компактная точность гусеничного привода, рынок предлагает решение. Успех приходит благодаря подходу «сначала требования». Определите параметры силы, скорости и хода еще до того, как откроете каталог.
Не угадайте, когда дело доходит до управления движением. Проконсультируйтесь с опытным инженером по применению, чтобы подтвердить ваши расчеты размеров. Правильно выбранный электропривод обеспечит долгие годы работы без обслуживания, точное управление и значительную экономию энергии.
Ответ: Четыре широкие категории: Каковы 4 типа приводов и их использование? Основное внимание уделяется: электрическому (чистая, точная автоматизация), гидравлическому (подъем тяжелых грузов, строительство), пневматическому (быстрая и простая автоматизация производства) и механическому (ручные редукторы/рычаги). Электрические приводы все чаще заменяют другие благодаря лучшему управлению и эффективности.
A: Какой тип приводов используется чаще всего? зависит от отрасли. Для коммунальных предприятий и домашней автоматизации стандартом являются линейные стержневые электроприводы. В системах управления технологическими процессами и трубопроводных системах поворотные четвертьоборотные приводы наиболее распространены для управления клапанами.
О: Соленоид предназначен для короткого, мгновенного включения/выключения (как защелка). Электрический привод обеспечивает контролируемый ход с переменной скоростью и возможностью промежуточного позиционирования. Приводы предназначены для точных профилей движения, а соленоиды — для двоичного переключения.
А: Да. Современные промышленные электроприводы могут создавать силы, превышающие 15 000 Н (более 3300 фунтов). Они заменяют гидравлические цилиндры во многих тяжелых условиях эксплуатации, устраняя утечки жидкости, сокращая объем технического обслуживания и повышая точность позиционирования.
