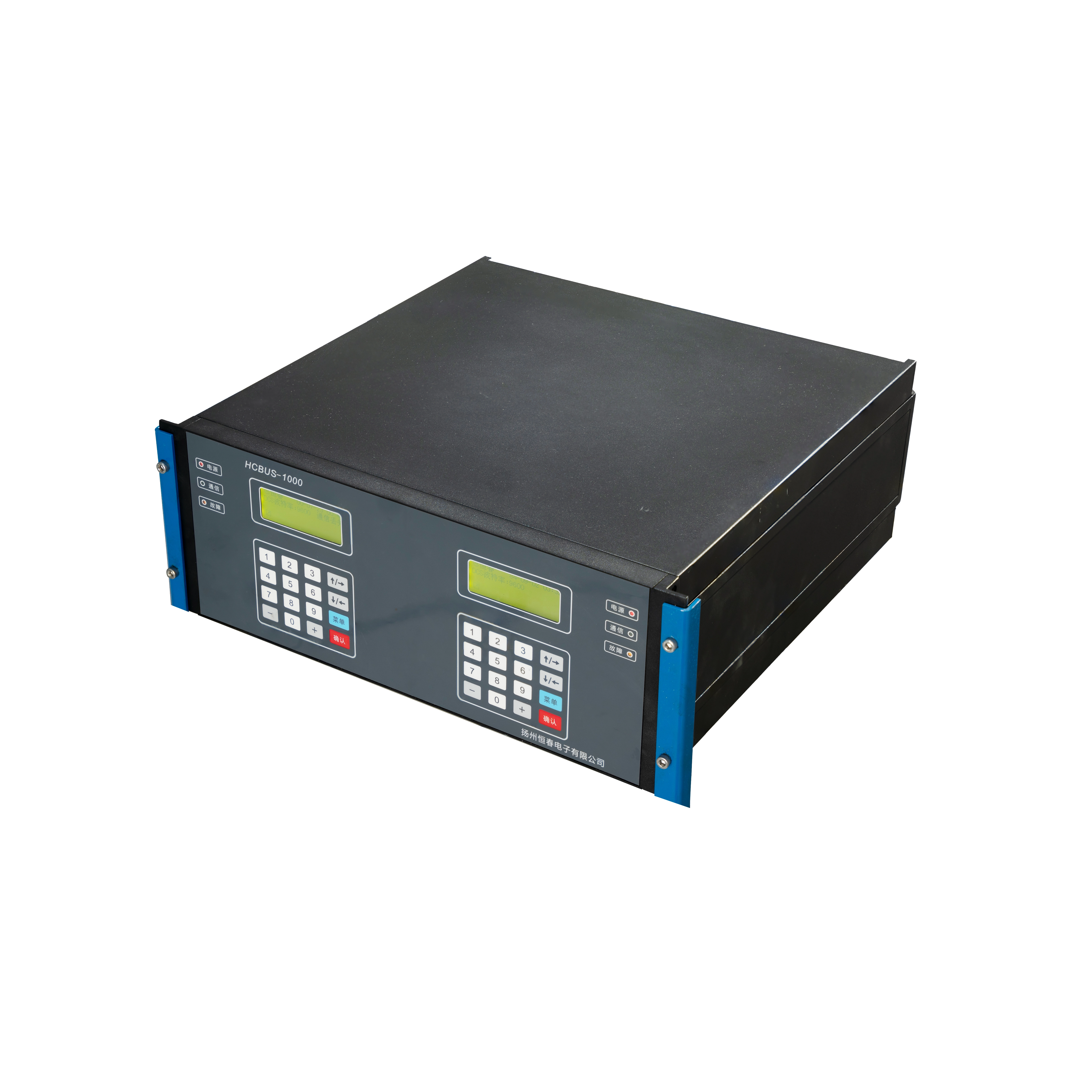

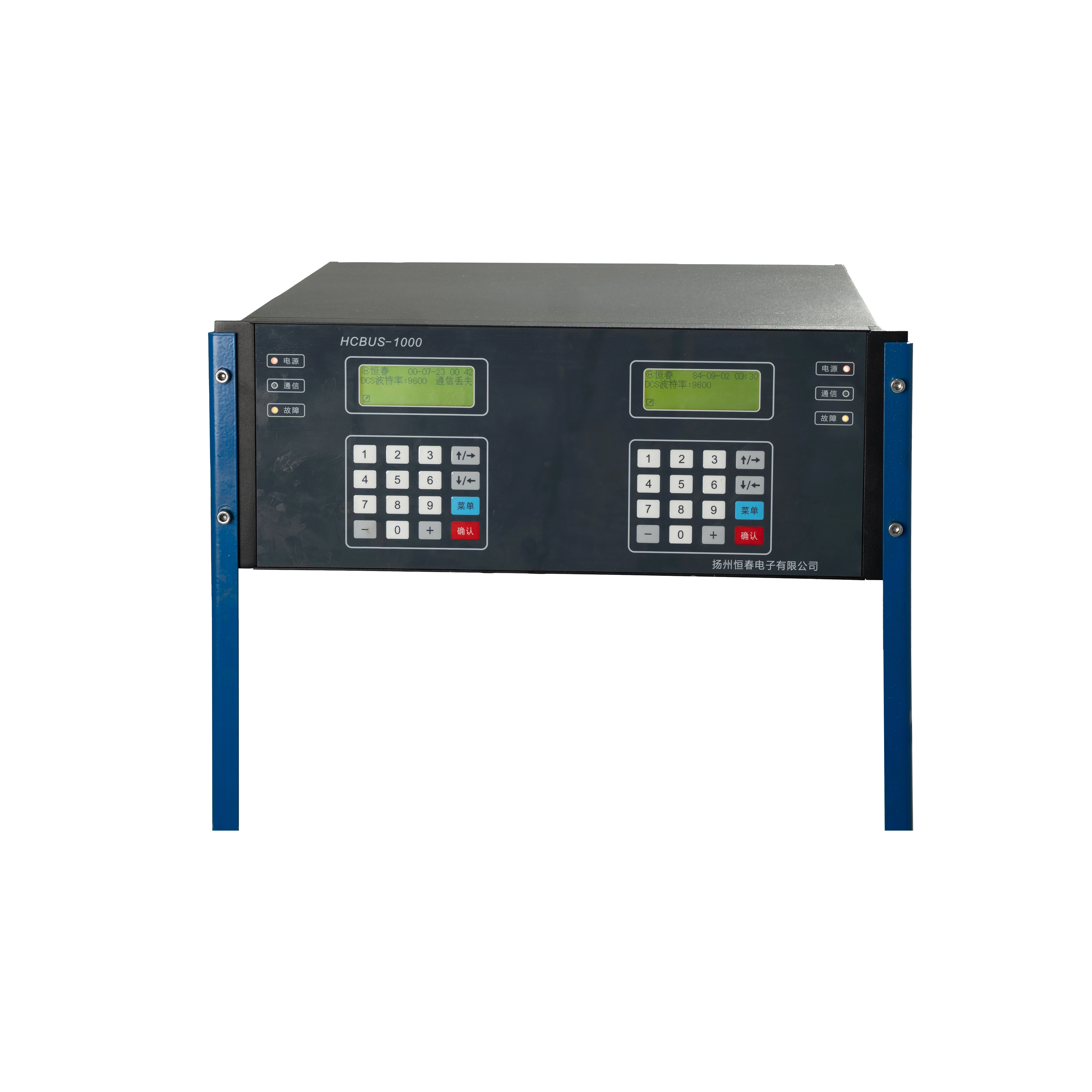

Интеллектуальный главный контроллер кольцевой шины с резервированием для приводов

Интеллектуальный главный контроллер кольцевой шины с резервированием для приводов — это передовая система управления промышленной полевой шиной, предназначенная для централизации управления сетями управления жидкостями. Эта система, разработанная национальным специализированным и инновационным предприятием «Маленький гигант», служит важным связующим звеном между главными компьютерами (РСУ/ПЛК) и полевыми электрическими приводами.

Используя сложную двухпроводную кольцевую топологию, этот контроллер устраняет необходимость в сложной двухточечной кабельной разводке, характерной для традиционных сетей типа «звезда». Он специально создан для обеспечения резервного горячего резервирования «главный-подчиненный», гарантируя бесперебойную передачу данных даже в случае обрыва кабеля или точечного сбоя. Независимо от того, развернут ли этот контроллер на атомных электростанциях, нефтехимических заводах или магистральных трубопроводах, он гарантирует высочайший уровень стабильности команд и мониторинга в реальном времени.

Ключевые технические характеристики

Безопасная резервная связь

В критически важных промышленных приложениях потеря связи может привести к катастрофическим простоям. Этот контроллер имеет двухканальную архитектуру резервирования. Он управляет данными по двум независимым путям:

• Механизм горячего резервирования: если основная линия связи повреждена или повреждена, система плавно переключается на вторичный канал, не нарушая работу.

• Самодиагностика: Контроллер постоянно контролирует состояние контура шины и автоматически предупреждает операторов о местах неисправности, значительно сокращая время реагирования на техническое обслуживание.




Высокоэффективная кольцевая топология

Традиционные системы требуют отдельных кабелей, идущих от диспетчерской к каждому отдельному клапану. Наш главный контроллер кольцевой шины совершает революцию в этой сфере, позволяя до подключать 31 привода на канал в простой контур с помощью витой пары.

• Снижение затрат:значительно снижает затраты на материалы для прокладки кабелей и трудозатраты на проектирование.

• Расстояние: Поддерживает расстояние связи до 1200 метров , идеально подходит для обширных нефтебаз и трубопроводов.




Передовая электроника и защита

Внутренние печатные платы контроллера, Это обеспечивает превосходную устойчивость к влаге, пыли и коррозии. изготовленные в нашей современной электронной мастерской , проходят прецизионную сборку SMT и специальные процессы нанесения УФ-покрытия.

• Устойчивость к перенапряжению: порты имеют изоляцию 4000 В и протестированы на устойчивость к грозовым перенапряжениям (20 кА, 8/20 мкс), что соответствует стандартам электромагнитной совместимости уровня IV.

• Чрезвычайная долговечность: рассчитан на работу при температуре от -25 ℃ до 80 ℃, обеспечивая надежность на открытом воздухе и в суровых промышленных условиях.




Бесшовная интеграция и масштабируемость

Система построена на общепризнанном протоколе Modbus RTU и обеспечивает совместимость по принципу «включай и работай» с основными марками ПЛК и системами РСУ через интерфейсы RS485 или RS232. Он поддерживает гибкие сетевые режимы, включая последовательные, параллельные и гибридные конфигурации, в соответствии с физической планировкой вашего предприятия.

Как это работает: преимущество кольцевой шины

В отличие от стандартного шлейфового подключения, в котором разрыв посередине отключает все нижестоящие устройства, наша архитектура кольцевой шины создает замкнутый контур.

1. Нормальная работа: данные передаются в основном направлении ко всем исполнительным механизмам.

2. Сценарий неисправности: Если кабель между приводом A и приводом B перерезан, главный контроллер мгновенно обнаруживает обрыв.

3. Автоматическое перенаправление: контроллер активирует вторичный порт, отправляя данные с «другой стороны» кольца. Все приводы остаются подключенными и управляемыми, что позволяет бригадам технического обслуживания ремонтировать кабель, не останавливая установку.




Руководство по выбору по мощности

Для размещения объектов разного размера система является модульной. Хотя основная технология остается прежней, клиенты могут выбирать конфигурации в зависимости от количества необходимых каналов:

• 2-канальная конфигурация: идеально подходит для небольших контуров (поддерживает до 62 клапанов).

• 4-канальная конфигурация: стандарт для большинства перерабатывающих предприятий (поддерживает до 125 клапанов).

• 6-канальная конфигурация: управление высокой плотностью (поддерживает до 186 клапанов).

• 8-канальная конфигурация: максимальная мощность для крупных электросетей (поддерживает до 248 клапанов).




Типичные применения

Благодаря более чем 32-летнему опыту производства и глобальным сертификатам (CE, ATEX, ISO), этому главному контроллеру шины доверяют в секторах с высокими ставками:

• Тепловая и атомная энергетика: Точное управление заслонками и контурами охлаждения.

• Передача нефти и газа: мониторинг трубопроводной арматуры на большие расстояния.

• Водоочистка: Централизованное управление распределенными шлюзовыми воротами.

• Химическая обработка: Безопасное дублированное управление в опасных зонах




Часто задаваемые вопросы

Вопрос: Может ли этот контроллер работать с приводами сторонних производителей?

О: Да, если приводы поддерживают стандартный протокол Modbus RTU и физический уровень RS485, их можно интегрировать в нашу кольцевую сеть. Однако сочетание с интеллектуальными электрическими приводами Hengchun обеспечивает оптимальную производительность и упрощает ввод в эксплуатацию.

Вопрос: Какой тип кабеля рекомендуется

О: Мы рекомендуем использовать высококачественные экранированные кабели витой пары, чтобы максимизировать помехоустойчивость и обеспечить полное расстояние связи 1200 м.

Вопрос: Совместима ли система со стандартами Индустрии 4.0?

А: Абсолютно. Благодаря оцифровке данных клапана и возможности удаленной диагностики этот контроллер является ключевым компонентом модернизации предприятий для промышленного Интернета вещей (IIoT).
